一、简介

当切割工字钢、角钢、槽钢和无倒角矩形管时，通常会希望软件提供更加合理的刀路优化方案。该篇教程介绍了【一键特殊刀路】的用途和操作步骤。

适用场景：

① 角钢、槽钢，在导入时勾选了一刀切，在导入后需要生成特殊刀路，防止切到超级厚板 （TubesT  2025V1版本新功能）

② 无倒角矩形管，希望可以分面切割，在拐角处留缺口，防止重复切割

③ 工字钢斜切，在非坡口机上切割时，需要选择腹板多肉/少肉，方便下游工序统一处理（TubesT  2025V1版本新功能）

二、注意事项

1、使用后：所有的图层、工艺和所有编辑的操作都会消失，因此，请在进行其他操作前使用此功能！

2、范围限制：① 需要先选中某条刀路 或者 零件；② 只对单个零件生效

3、功能位置：

7.1.37.1及其以上版本，【一键特殊刀路】功能在【曲线工具】的下拉菜单里：

7.1.31.2版本及其以前的版本，【一键特殊刀路】在【优化】下拉菜单里：

三、使用场景

可以先根据使用场景，选择自己需要什么教程，直接点击快速跳转链接到需要的位置。

	场景	效果示意图	快速跳转
1	角钢、槽钢 在导入时勾选了一刀切，在导入后需要重新生成特殊刀路，防止切到超级厚板		场景一
2	无倒角矩形管 希望可以分面切割，在拐角处留缺口，防止重复切割		场景二
3	工字钢非坡口机斜切 需要选择腹板多肉/少肉切割，方便下游工序统一处理		场景三

1

场景1、角钢、槽钢，在导入时勾选了一刀切，在导入后需要生成特殊刀路，防止切到超级厚板

版本限制：7.1.61 及其以上版本

使用前提：

① 外部图纸，在导入界面勾选了<一刀切>

② TubeDraw绘制截面时，勾选了<一刀切>

使用后：角钢、槽钢会变为分面切割的特殊刀路（特殊刀路详细释义请参考：《TubesT - 特殊刀路》），如下图所示：

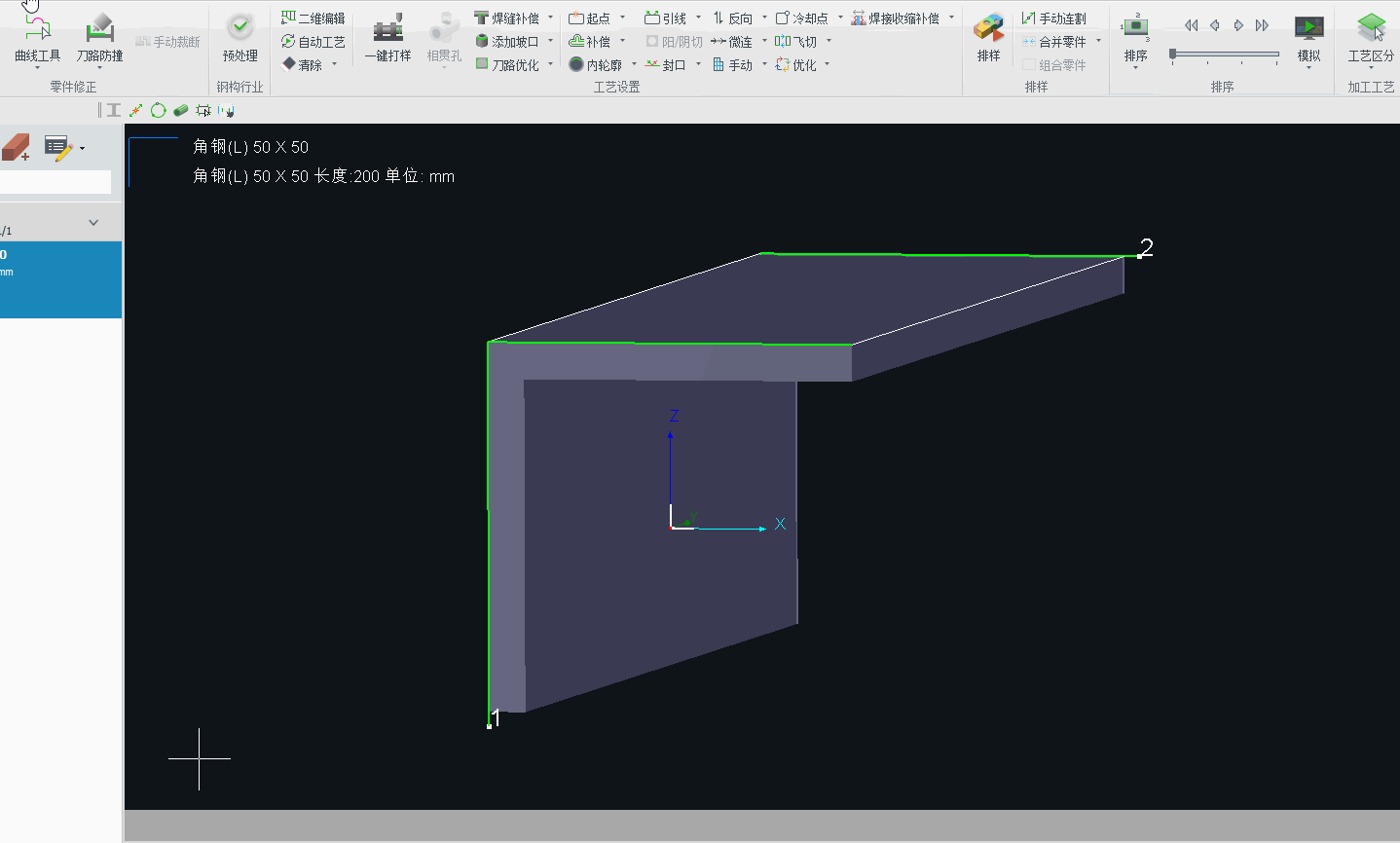

操作步骤：选中零件，点击【曲线工具】→【一键特殊刀路】。

2

场景2、无倒角矩形管，希望可以分面切割，在拐角处留缺口，防止重复切割

使用后：如果图纸是无倒角矩形管，可以用【一键特殊刀路】功能为图纸生成特殊刀路。（注：如果矩形带有倒角，则不能用此功能）

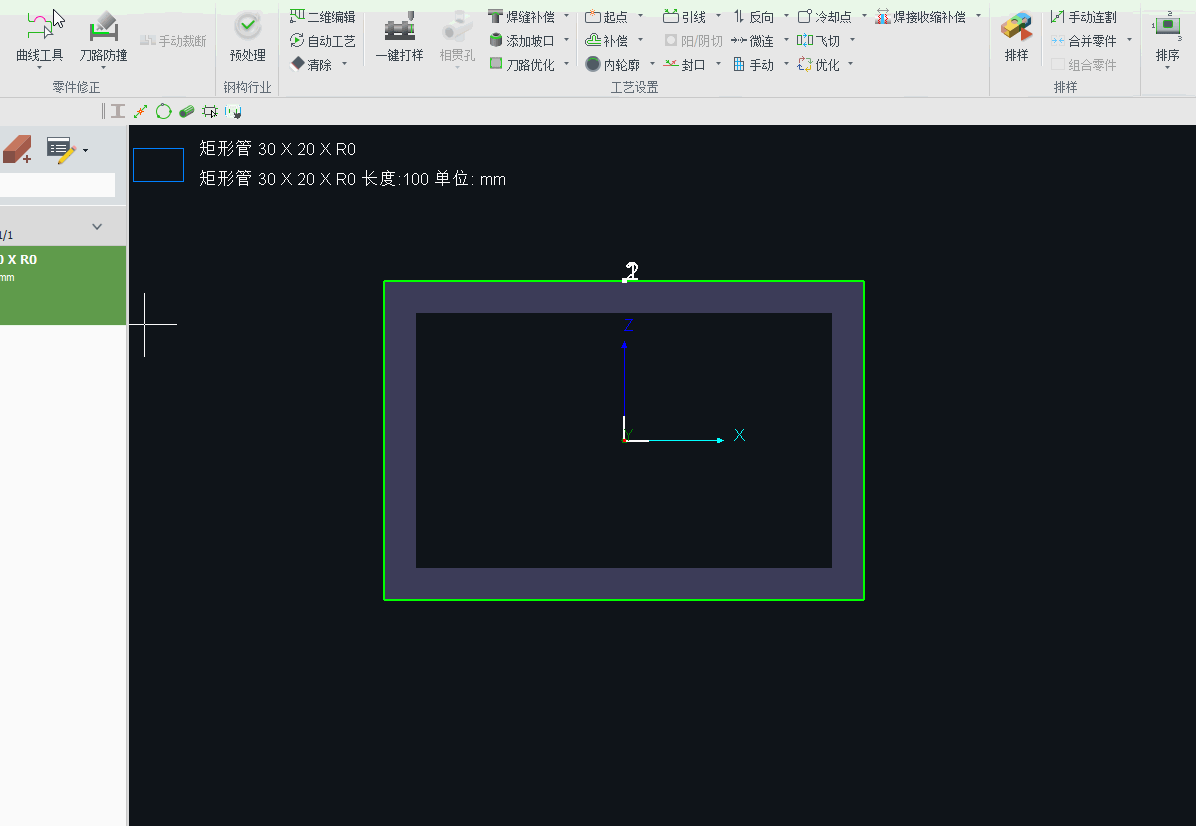

操作步骤：选中零件，点击【曲线工具】→【一键特殊刀路】。

加工效果如图：

3

场景3、工字钢斜切，在非坡口机上切割时，需要选择腹板多肉/少肉，方便下游工序统一处理

应用场景：在没有配备坡口切割头的机床上切割斜面时，由于切割头只能沿竖直方向切割，因此可能出现以下两种情况：

① 多肉：零件导入时识别的是图中靠下一侧的刀路，因此切割时也按照该位置切割，会导致多出一段蓝色区域的废料，需要靠后续打磨来满足加工要求。

② 少肉：零件导入时识别的是图中靠上一侧的刀路，因此切割时也按照该位置切割，会导致多切一段蓝色区域的废料，此时可以靠后续补焊再打磨来满足加工要求，也可以直接保持少肉、不干涉状态。

无论是多肉少肉，都希望一批零件的加工结果一致，如果同一批零件中既存在多肉又存在少肉，下游工序进行不同处理会嫌麻烦。

注意事项：

① 使用一键特殊刀路改变腹板识别侧时，需先对零件进行旋转操作；

② 对于有过焊孔的图纸，旋转后使用【端面刀路优化】即可实现一键特殊刀路的效果，无需重复使用该功能。

③ 版本限制：7.1.61 及其以上版本

生效范围：① 选中零件上的前后两侧腹板刀路； ② 选中的单条刀路

操作步骤：

第一步：导入零件后，如果零件识别的腹板侧不是理想的腹板侧，请先选中零件，点击旋转/反向（旋转、反向前后均为多肉状态）。

第二步：选中想要切换腹板刀路方向的零件/刀路。

第三步：点击【曲线工具】→【一键特殊刀路】。

操作视频：
