一、简介

在船舶及钢构行业中，为实现零件的识别与追溯，通常需要在工件表面添加喷码标识。TubesT支持在零件表面添加喷码，包括手动、自动及批量添加喷码。在加工时，喷码设备会按照设定内容，在管材表面完成标识喷印。

二、使用方法

1.手动添加喷码

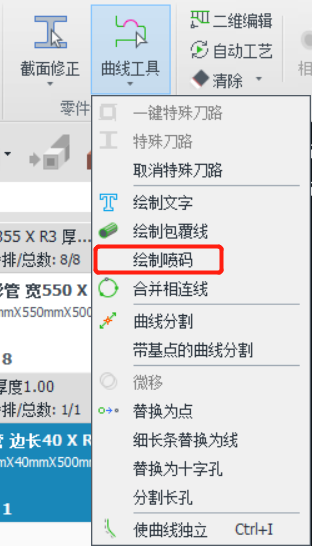

第1步 单击【曲线工具】下拉菜单里的【绘制喷码】。

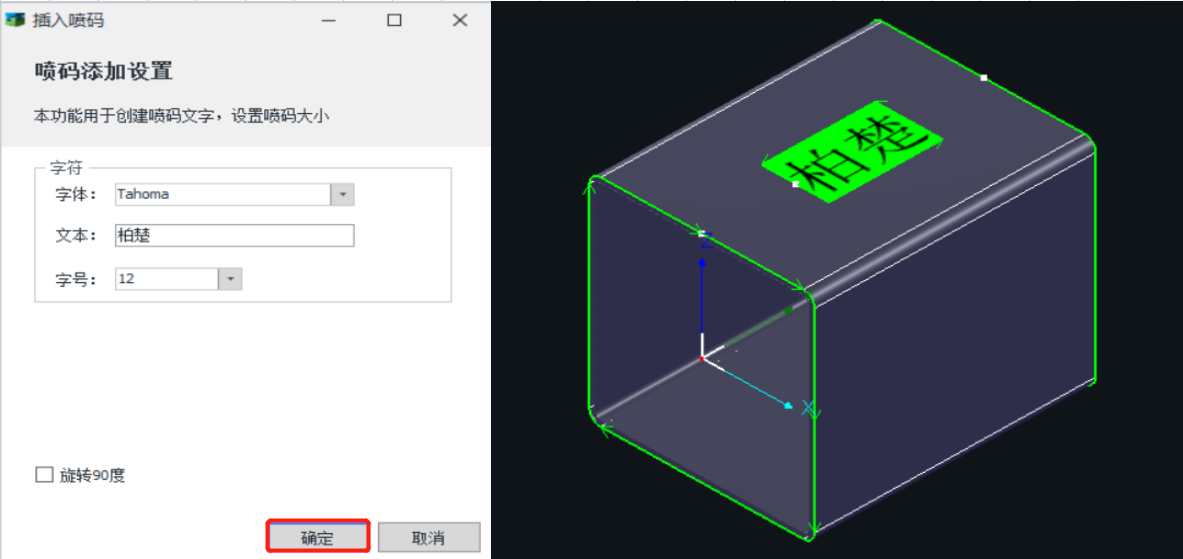

第2步 进入【喷码添加设置】弹窗，设置喷码的字体、文本和高度等参数。

各参数解释如下。

• • • 字体：TubesT内置多种字体类型，默认字体为Tahoma。
    • 文本：根据需要填写喷码内容。
    • 高度：默认值为12 mm。
    • 旋转90度：若需调整喷码在管面上的方向，可勾选该参数。如下图所示。

第3步 单击【确定】。

第4步 手动将喷码内容添加到指定的管面上即可。

2.批量添加喷码

第1步 单击主界面左侧零件列表栏的【批量修改零件】。

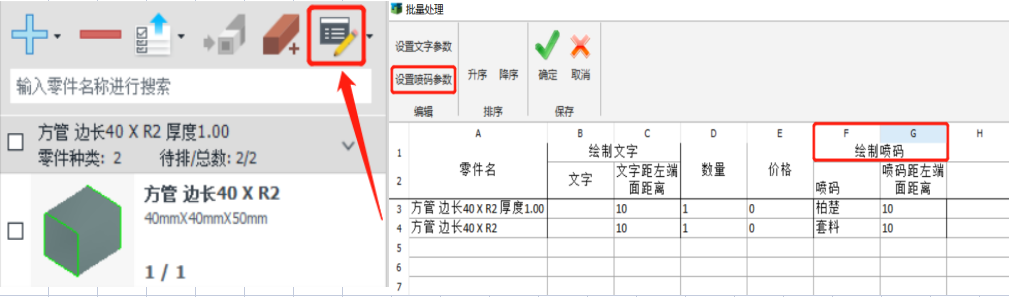

第2步 在【批量处理】界面设置喷码文字和每个零件上喷码内容距离管面左端的长度。

第3步 单击【确定】即可。此时，零件列表栏的每个零件都已添加喷码。

说明：批量修改零件界面不保留上一次的喷码参数设置，再次进入后会还原默认参数设置。重新在批量修改零件界面设置喷码，若位置参数相同的情况下，则会自动避开原有的喷码位置，自动选择其它面进行应用。

当喷码无法正常生成或位置发生调整时，软件会通过颜色标识及弹窗提示进行反馈：

• • • 位置被调整（零件标蓝）
      表示喷码初始位置不满足条件，软件已在允许范围内自动调整位置。

• • • 喷码生成失败（零件标红）
      常见原因包括：
      • 喷码高度过大，超出零件宽度（文字悬空）。
      • 喷码长度超过零件长度。
      • 未获取到喷码内容或内容不完整。
      • 无法避开刀路。

3.自动工艺添加喷码

TubesT支持在【自动工艺】中添加喷码，实现零件导入时自动识别零件名称或部件号等作为喷码内容添加。操作步骤如下。

第1步 在导入零件前，单击【工艺设置】→【自动工艺】。

第2步 勾选【绘制喷码】→【启用绘制喷码】选项。

第3步 设置相关等参数。各参数说明见后文。

第4步 单击【确定】即可。导入零件后，软件将自动为零件添加喷码。

参数说明如下：

（1）喷码内容

可勾选下述内容，勾选的内容将显示在预览区内。下图为勾选全部参数的效果：

操作技巧

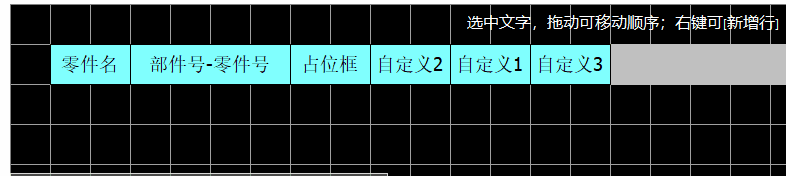

• • • 选中文字，拖动可移动顺序

• •

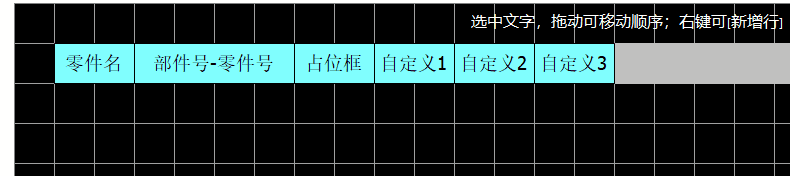

    • 右键新增/删除行

• • •  零件名
      • 全部：直接使用零件名称作为喷码内容。支持所有零件格式。
      • 部分：选择用分隔符间隔开的第几列的零件名称作为喷码内容。默认分隔符为#，取第1列。示例如下。

• • • 占位框：自定义占位框的【长】和【高】，用于预留二维码、条形码等信息的粘贴位置。软件仅生成占位框，如下图所示。

• • • 部件号+零件号：读取导入文件的部件号和零件号。仅支持解析*stepx文件。
    • 自定义1/2/3：支持添加3条自定义的喷码内容。

（2）喷码参数

• • • 字体：TubesT内置多种字体类型，默认字体为Tahoma。
    • 高度：设置喷码内容的大小。
    • 位置
      • 选择【靠左】、【居中】、【靠右】显示,如下图所示。

• • • • 选择【距左端面的距离】和【替换定位图形】。

• • • • • 距左端面的距离：喷码内容放置在距离零件左端面的一定位置上。需设置喷码内容距离左侧端面（即原点位置）Y方向上的距离。例如：设置【距左端面的距离】为100 mm，效果如下图所示。

• • • • • 替换定位图形：将符合要求的小图替换为喷码内容。

说明：被替换的小图必须是在零件中唯一存在、符合替换尺寸范围的图形。若存在多个被替换尺寸范围内的小图，则会有自动工艺添加失败的提示。

①包围框范围：指小图的尺寸范围大小，即绘图时小图的长、宽或直径。

② 停靠位置：小图和喷码内容相对位置，即小图会位于生成的喷码内容的位置方向。

例如，小图（圆孔）直径为 4 mm，设置【包围框范围】为【0.1 ＜ 包围框 ＜4.1 mm】，【停靠位置】为【中】，且勾选【零件名】→【全部】，喷码内容将替换为零件名称，且圆孔位于零件名称中心位置，如下图所示。

说明：包围框的最大值必须大于小图的实际尺寸，不能等于或小于小图尺寸，否则无法完全覆盖小图。

• • • 旋转90°：用于调整文字方向。勾选后沿X轴摆放；未勾选沿Y轴摆放。

（3）规则配置

可在工字钢、槽钢/热轧钢、角钢/热轧角钢添加喷码。

1.设置标识面

①工字钢：可选择添加喷码的位置，支持在【腹板】或【翼板】处添加喷码。

②槽钢/热轧角钢：支持在【腰】或【腿】添加喷码。

③角钢/热轧角钢：支持设置【边缘安全距离（X）】。设置后，X范围内不生成喷码内容。

2.自动调整标识

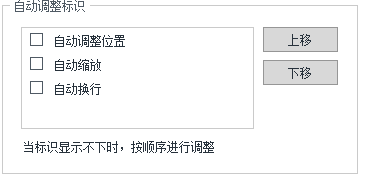

对于喷码内容，软件支持【自动调整位置】、【自动缩放】和【自动换行】三种优化方式，您可以通过【上移】或【下移】调整其生效顺序。当喷码内容无法完整显示时，软件将按照设置的顺序依次进行调整。

当喷码无法正常生成或位置发生调整时，软件会通过颜色标识及弹窗提示进行反馈：

• • • 位置被调整（零件标蓝）
      表示喷码初始位置不满足条件，软件已在允许范围内自动调整位置。

• • • 喷码生成失败（零件标红）
      常见原因包括：
      • 喷码高度过大，超出零件宽度（文字悬空）。
      • 喷码长度超过零件长度。
      • 未获取到喷码内容或内容不完整。
      • 无法避开刀路。

4.清除喷码

手动添加喷码和批量添加喷码支持清除喷码，可删除零件上的喷码内容。操作步骤如下。

第1步 单击【工艺设置】→【清除】下拉选项中的【清除喷码】。

第2步 在【清除喷码】界面设置应用范围。应用范围可参考《如何选择应用范围》。

第3步 单击【确定】即可。
