共边阵列

功能说明

共边阵列功能是将单一的规则零件快速阵列成一个共边组的功能,有多种共边刀路方式可以选择,可以通过特殊的共边刀路实现少穿孔、少空移的效果。快捷键Ctrl+G。

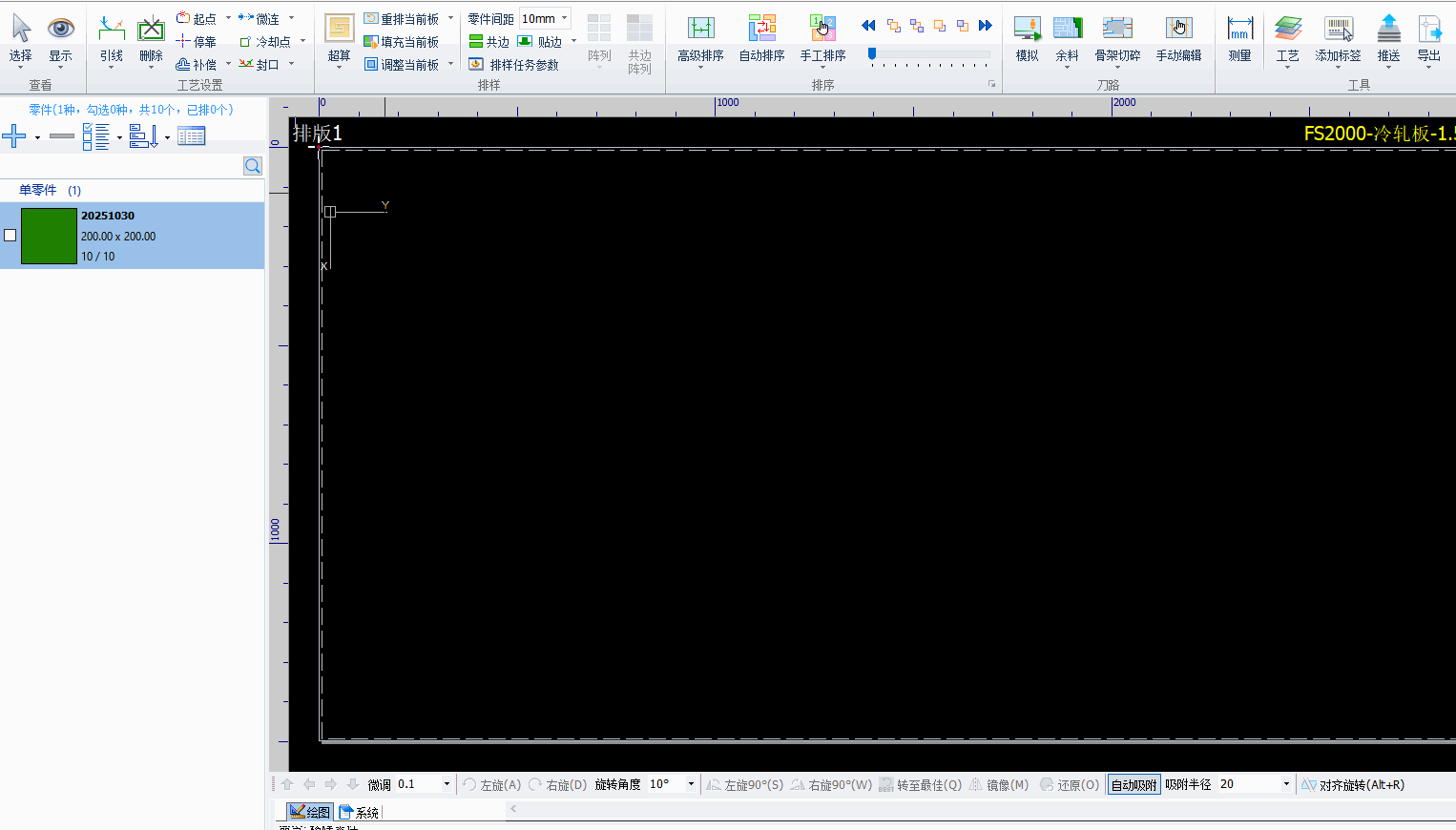

操作步骤

1.任意排入一个零件

2.点击【共边阵列】



3.设置共边阵列参数



4.鼠标框选阵列区域



参数说明

1.共边刀路适用场景和特点

共边刀路类型

适用场景

刀路方式

优点

单零件切割

适用于大部分共边场景,通常搭配过切防止切割头撞到翘起的零件

先切内孔再切外框,一个零件全部切完之后再切下一个零件

所有共边情况都适用

避开切割过的零件

整个共边图纸一个穿孔

零件逐个从板材上分离

C型共边

适用于对零件切割质量要求较高,避免板材晃动的场景,一般搭配缺口防止零件翘起

以C字形的方式切割,切下一个零件的时候前一个零件才会掉落

最高的切割质量

最低的撞头风险

零件逐个从板材上分离

共边优先

适用于矩形等规则的零件,一般搭配缺口使用防止零件翘起晃动

先切所有内孔,再切共边线,最后切共边组的外框

保证切割质量

拐弯少切割效率高

阶梯型

矩形零件

以阶梯形的方式切割,穿孔和空移较少

减少穿孔、空移

一笔画切割

三角形零件

沿着三角形外轮廓一笔切完,只在起点穿一次孔

减少穿孔、空移

波浪形

矩形、镜像平行四边形

先以波浪形切割,再切割剩余边,穿孔和空移较少

减少穿孔、空移

2.共边刀路切割方式

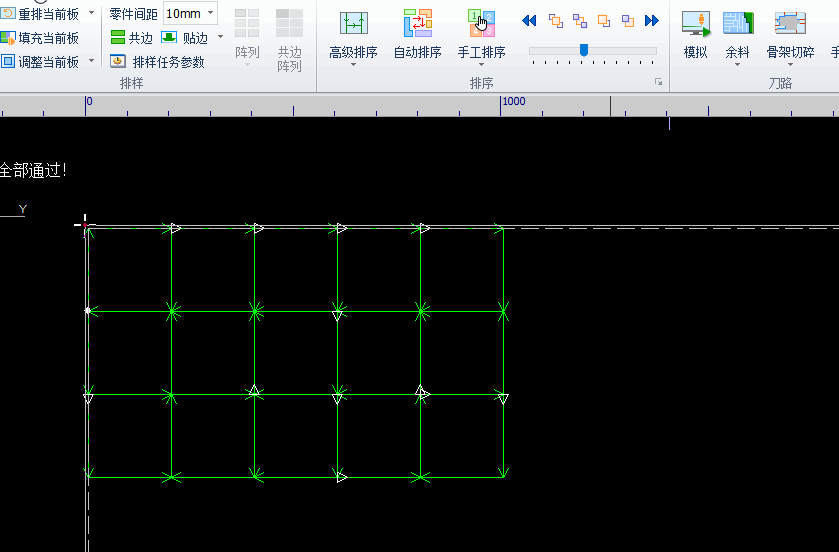

单零件切割

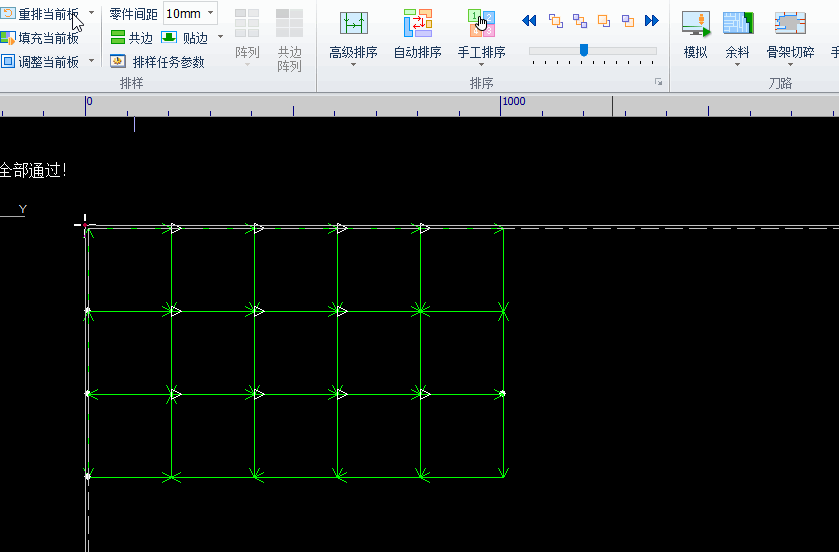

C型共边

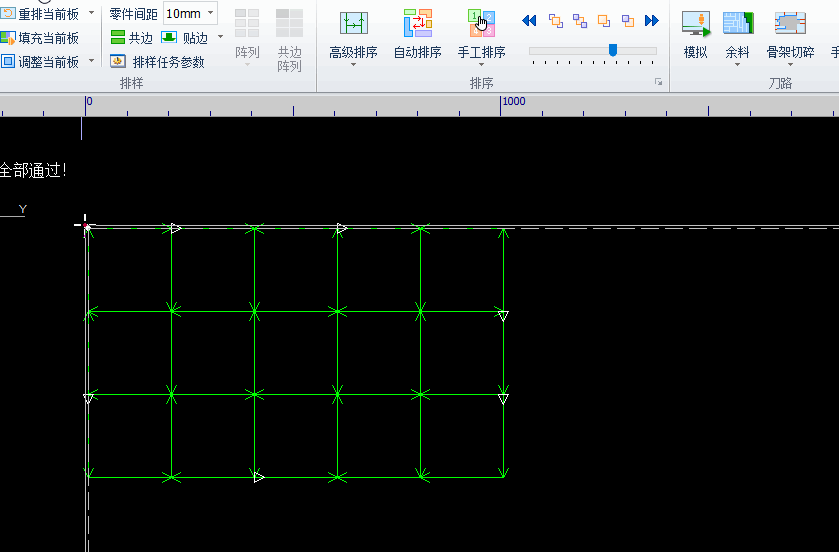

共边优先



阶梯型

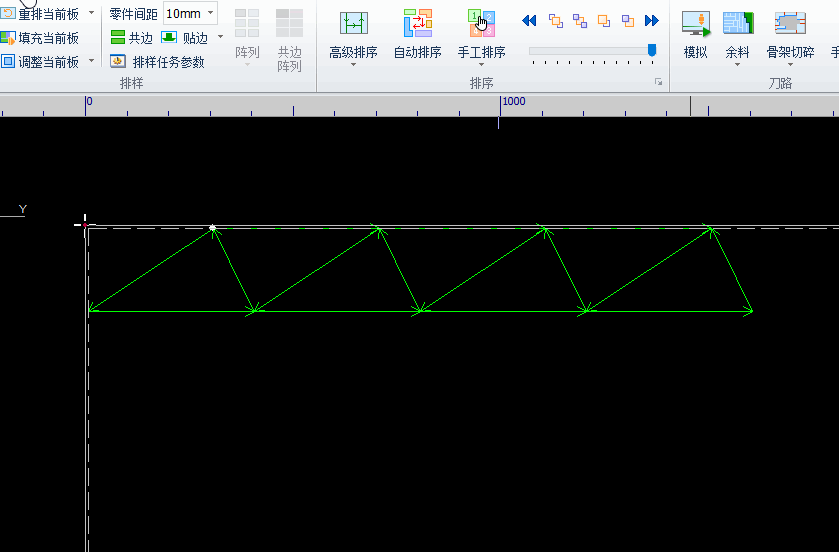

一笔画

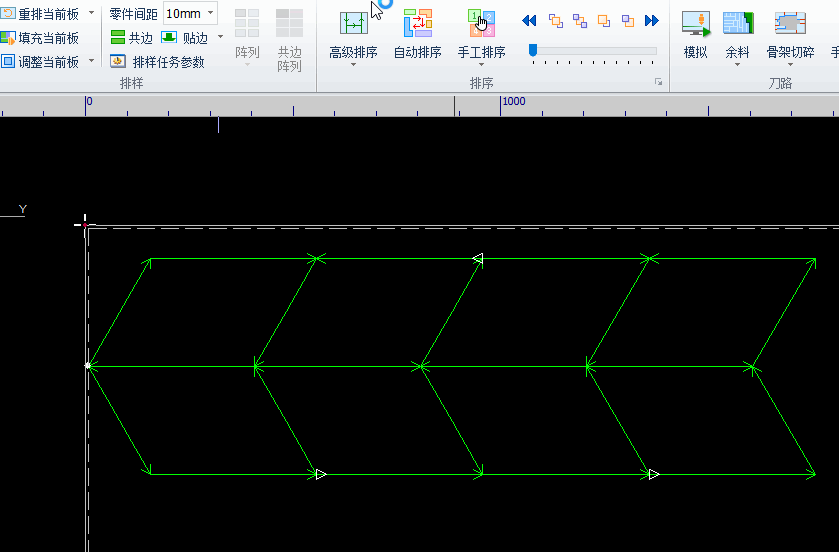

波浪形



3.界面参数说明





过切:共边刀路过切功能说明文档

母材后切:“母材后切”功能介绍

切割顺序:共边阵列里切割顺序蛇形和单向的区别

使用快捷键时不再弹出:勾选后使用快捷键Ctrl+G不再弹出共边阵列参数设置界面,直接按照上次的参数生成共边阵列。
