共边刀路过切功能说明文档

功能说明

1.共边刀路的【过切】功能,有的软件里称为【预切割】

2.设置过切可以防止切割头撞板:在切割第一个零件的时候,刀路向相邻零件多切割一段距离(过切距离),第一个零件切割完如果翘起,在切割第二个零件的时候会避开翘起的区域,从开光位置起刀,避免撞到翘起的零件。

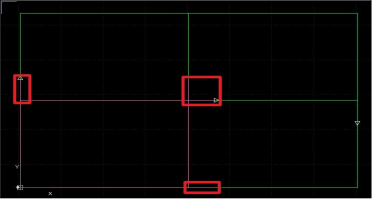

3.以左下角的矩形为例,可以看到:在切割第一个零件时,向相邻的零件切割了一段过切距离(红框所示)

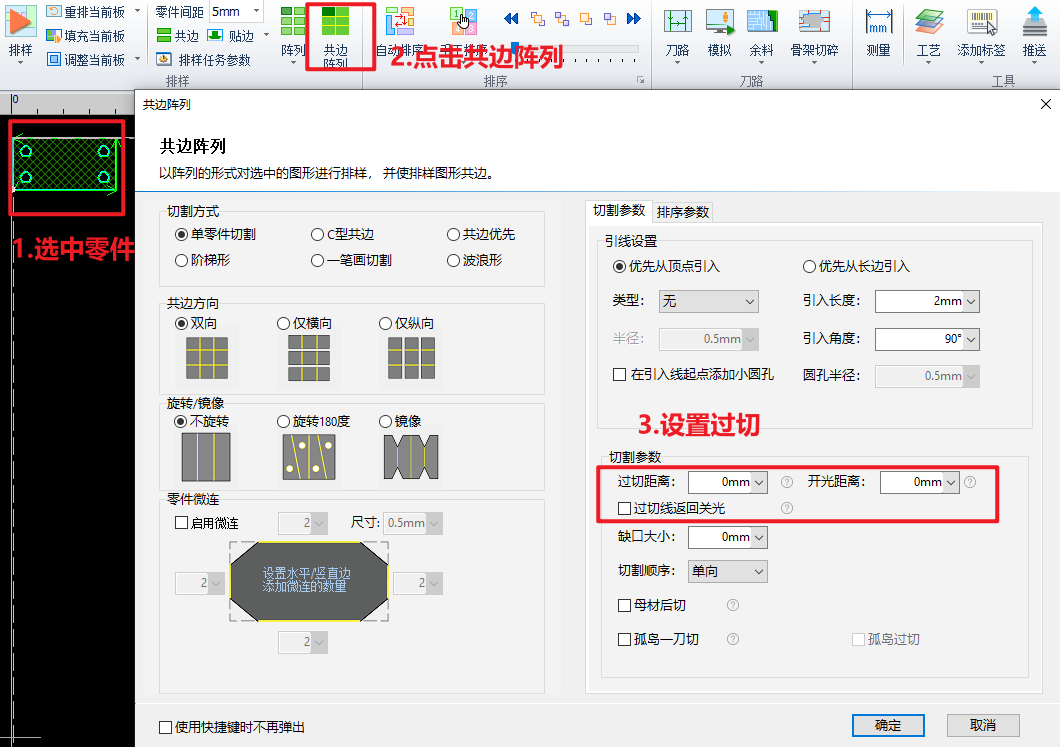

功能设置

1.共边阵列



2.高级排序



参数详解

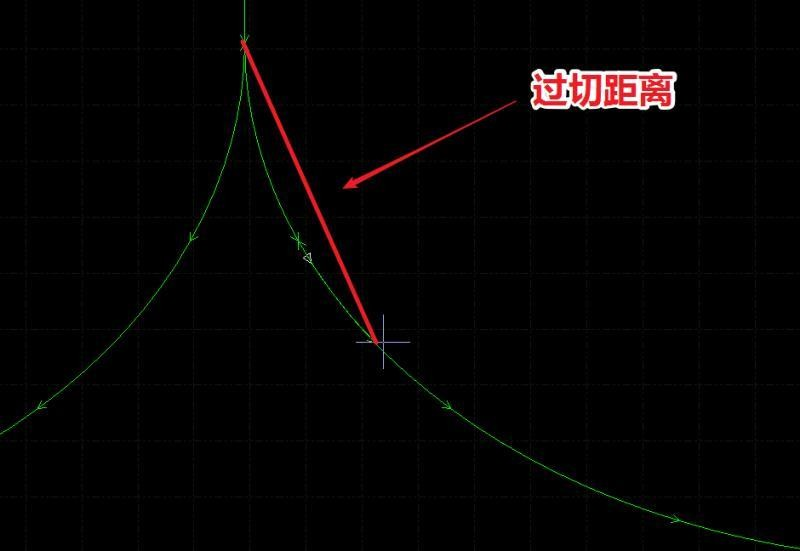

1.过切距离:当零件共边时,切割第一个零件外框的时候,会向相邻零件的外框切割一段距离,这段距离称为 【过切距离】。



2.过切线返回关光:过切之后,再返回第一个零件继续切割,返回的这段路径,开光与否由【过切线关光】这个选项控制。

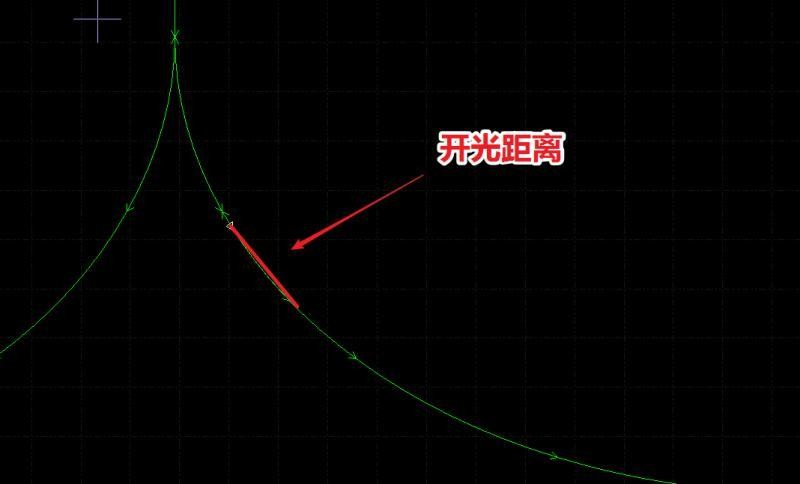

3.开光距离:在切割完第一个零件后,再切割第二个零件,此时切割头会经过之前已经过切的一段,那么在这一段长度上的【开光距离】由此处设置。
