TubesT:圆管上开圆孔的工艺

一、简介



对于这种圆管贯穿的情况,不加任何工艺内壁会造成干涉,此时可以有两种方式对零件进行处理,使两个圆管正常拼接。





二、处理方案

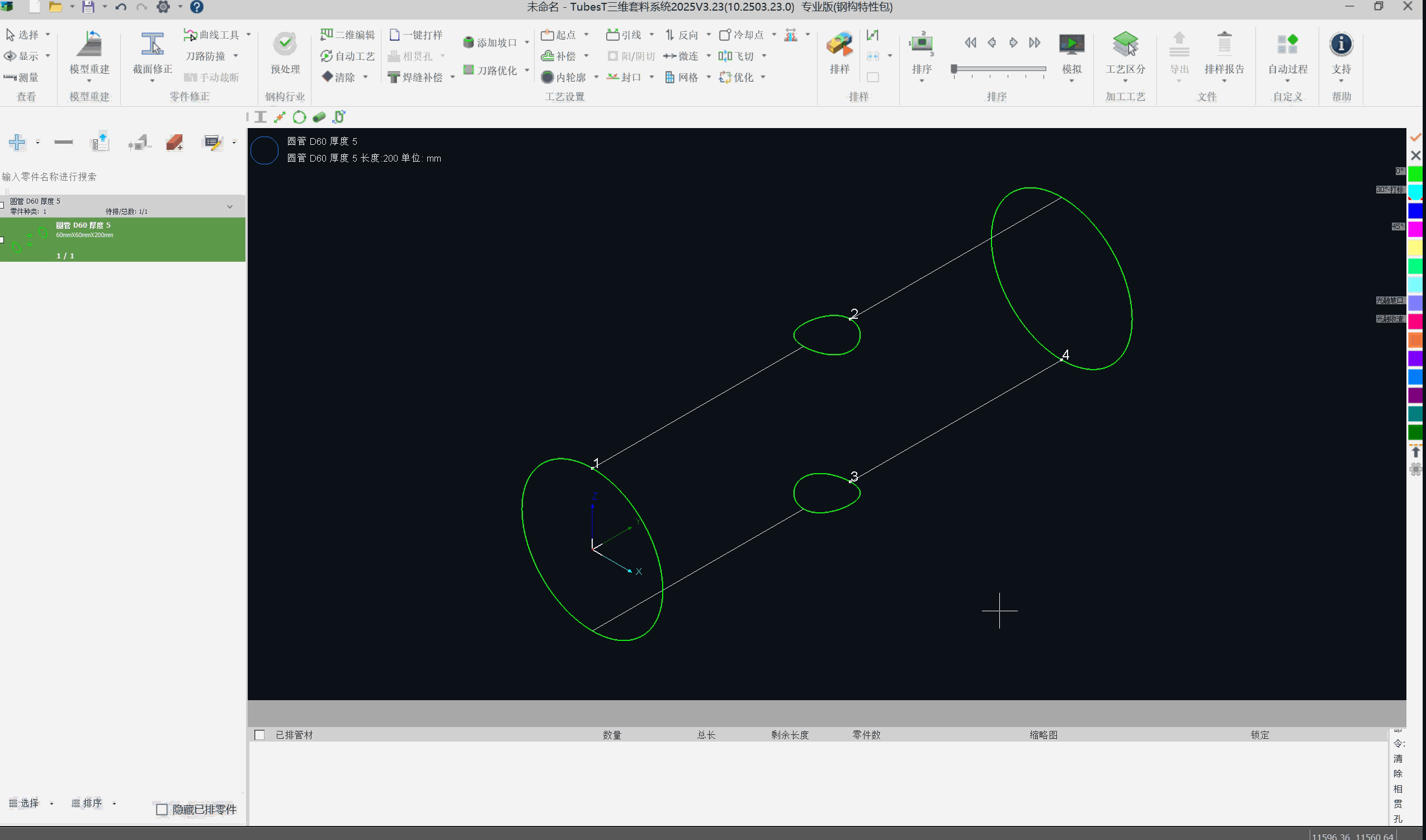

针对此类问题,有两种解决方案,分别是相贯孔与内轮廓。下图是实际切割效果对比:





1.相贯孔

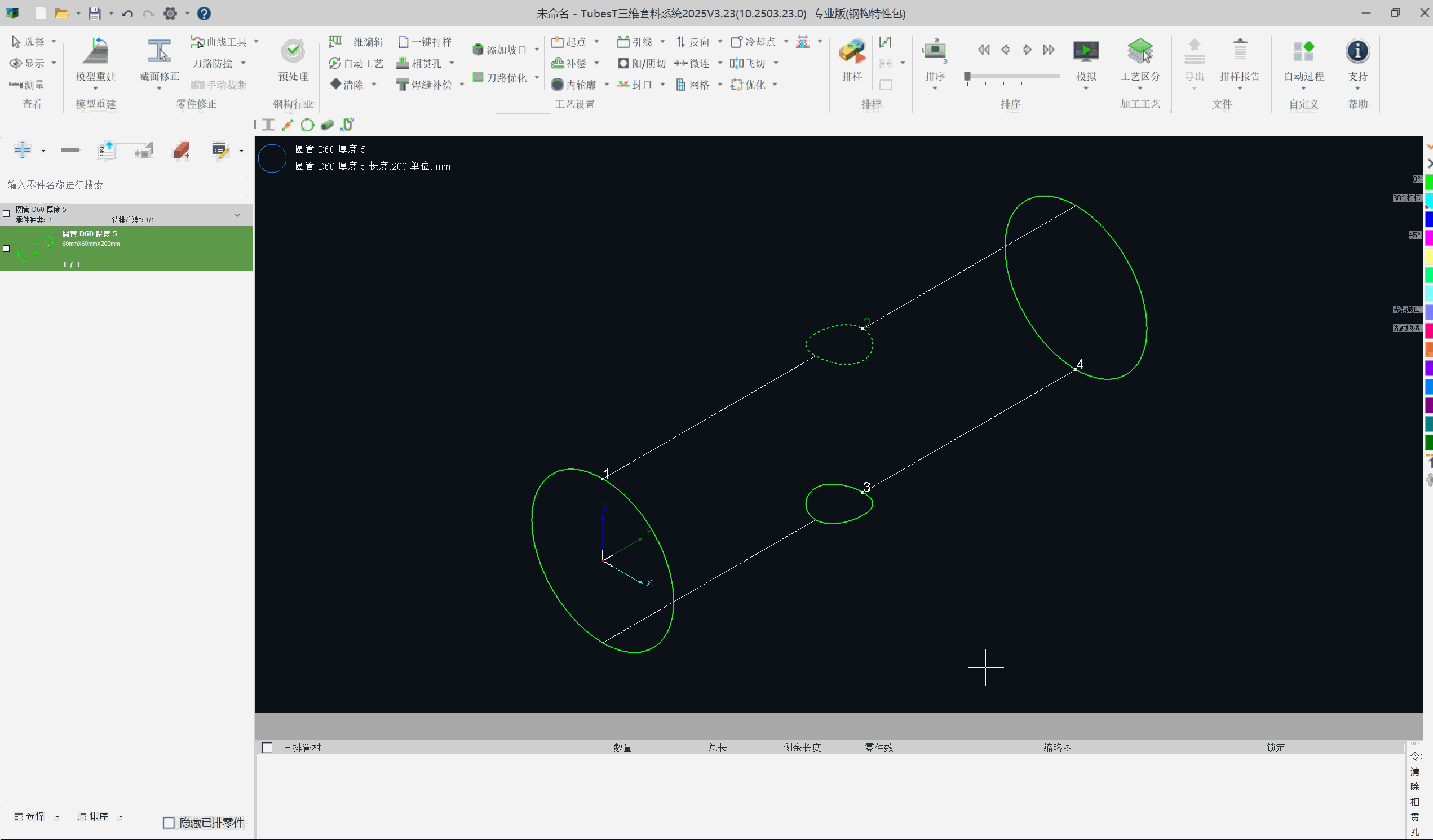

选中刀路,添加<普通相贯孔>工艺即可。注意:若需要将【相贯孔】功能应用于圆管的圆孔上,需要确保圆孔直径要小于1/3的圆管直径

*其他相贯孔类型和详细说明请参考教程《TubesT-相贯孔》







二、内轮廓

当圆孔直径大于1/3的圆管直径时,用相贯孔工艺可能有两个问题:跟随不稳;比较吃工艺。此时,可以选择内轮廓切割,使圆孔正常切割下来、

操作步骤:选择圆孔刀路,点击内轮廓即可。
