一、问题描述

从 TubesT2026V3开始，软件优化了零件导入提示。导入失败或存在异常的零件会分类显示，并标明失败原因或异常详情，方便您快速定位问题并进行排查。

1. 失败零件

若存在导入失败的零件，软件会先导入正常零件，并将其显示在左侧“零件列表栏”中。随后弹出提示，列出导入失败的文件名称及失败原因，方便您排查问题。

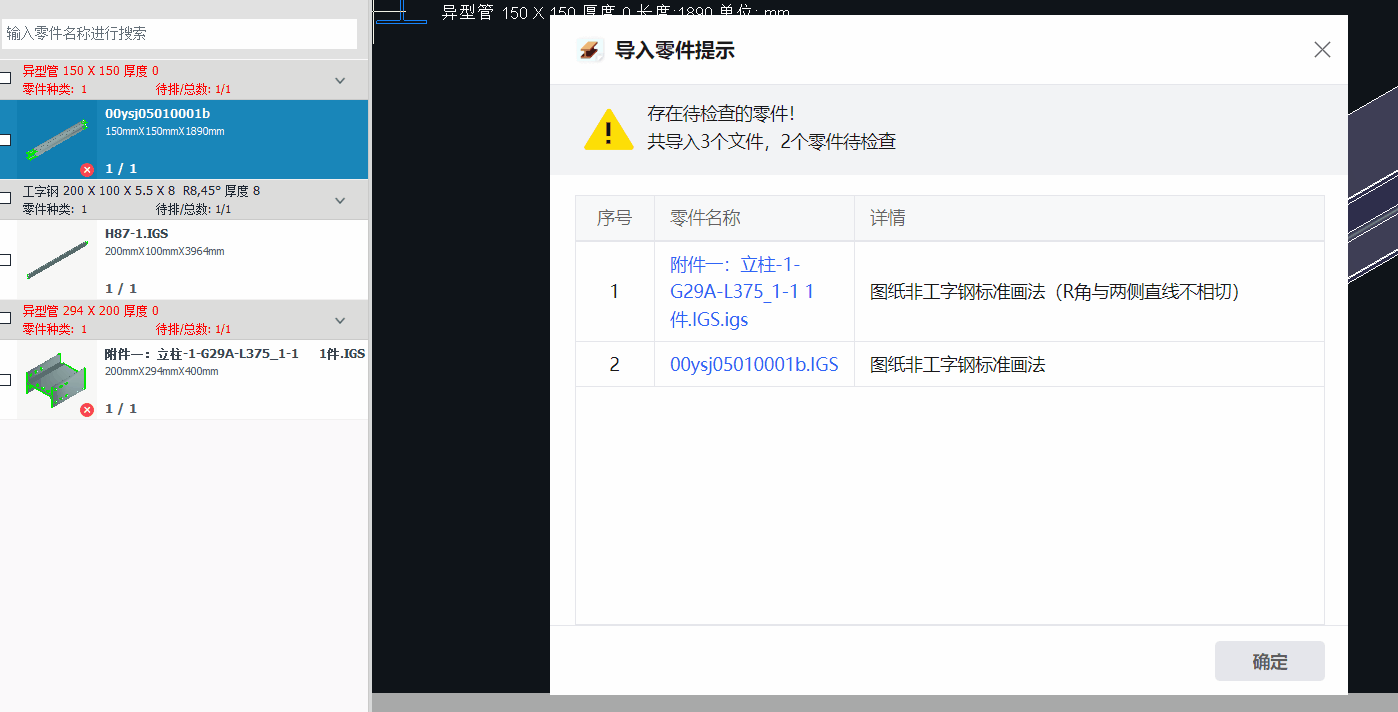

2. 待检查零件

若存在导入异常零件，即待检查零件，软件将先导入这些零件，并将其显示在左侧“零件列表栏”中。随后弹出提示，列出待检查的零件名称及异常详情。

若存在多个待检查零件，您可双击提示窗口中的零件名称，快速定位到“零件列表栏”中的对应零件。

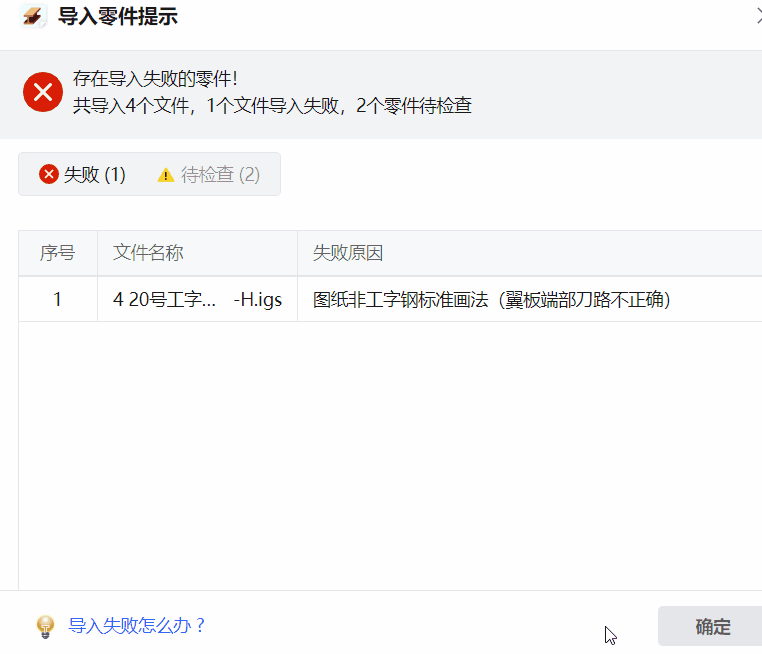

3.同时存在失败和待检查零件

若导入失败和导入异常的零件同时存在，提示窗口会分别展示两类零件。您可以切换【失败】和【待检查】页面，查看对应零件的详细信息。

二、原因与解决方法

1.零件图纸不是支持的格式

目前软件支持识别

① 通用三维绘图软件导出的*.igs、*.sat、*.step格式；

② tekla软件导出的*.t2t、*.x2t、*.ifc格式，以及LCH、矩形管截面、扁钢的*.nc1格式。

其他格式暂不支持。

2.外部绘图软件的igs或sat导出参数不是推荐参数

如果2016以上的SolidWorks保存的SAT不能导入，请将SAT的ACIS版本设为16.0-27.0版本（从2026V1.6开始，支持27.0版本）。

3.图纸绘制不规范

比如片体零件、非国标角钢、槽钢、工字钢等。

具体改图方法及图例详见：《TubesT-常见零件建模规范》。

4.导入参数设置错误

选中图纸后，右侧会出现零件的预览图和截面信息，“0.00x0.00x0.00” 代表没有读取到图纸，此时点打开肯定会导入失败。

图纸没问题的情况下，导入不了很可能是导入参数设置错误：

（1）拉伸方向：Auto代表自动选择，在导入文件时会自动读取零件的拉伸方向。当自动读取的拉伸方向与实际不符时，可手动进行调整，直至截面类型和图像预览与实际管型一致。

                                                               新版本界面：

                                                                         旧版本界面：

（2）L钢/C钢：槽钢、角钢、C型钢等片体钢需要勾选<L/C钢>（新版本改称为片钢/型钢），自动生成特殊刀路。非片体钢不用勾选此项。

（3）嵌套孔：若有“废料上也有其他零件”的零件，导入时要勾选嵌套孔，否则导入后会分开。装配体不要勾选嵌套孔。

5.文件过大

如果文件超过30M，将无法在导入窗口的右侧预览零件。

如果文件超过50M，则不支持导入。

6.不同权限版本的TubesT不兼容

如TubesT型钢版（TubesT-H）无法打开TubesT保存的*.yxy文件。

7.文件损坏

补充：

（1）如果您使用的是其他绘图软件绘制的图纸，除了按照上述检查外，可以将软件名称及图纸发送给技术交流群的工作人员，若后续功能优化，会优先参考您发送的图纸~

（2）部分简单零件，可以直接在TubesT中绘制。以矩形管为例，可参考：《TubesT-绘制零件》 。
