一、功能简介
切割时激光所造成的割缝对零件的尺寸大小有影响怎么办？想微调整零件的尺寸怎么办？——使用【补偿】功能。
零件在实际加工中，有<跟随>和<定高>两种切割方式，其中跟随切割割缝较小，使用普通补偿，定高刀路割缝较大，应使用定高补偿。
| 普通补偿（本文介绍） | 【定高补偿】（点击链接查看使用方法） |
|

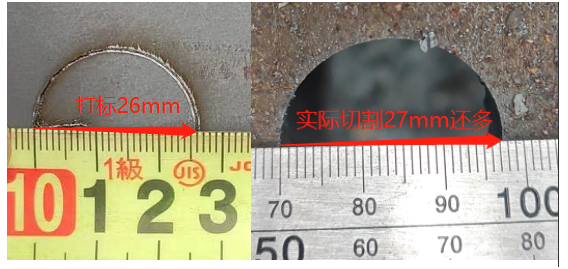

例：在厚管或重管切割作业中，氧气切割是一种常用方法。 由于氧气切割产生的割缝宽度较大，导致实际切割出的孔径可能比设计图纸上的尺寸大1-5mm。同时零件的整体长度可能比预期短2-5mm。 为纠正这种尺寸偏差，需要应用补偿技术，对切割路径进行适当的内缩或扩大调整。 |

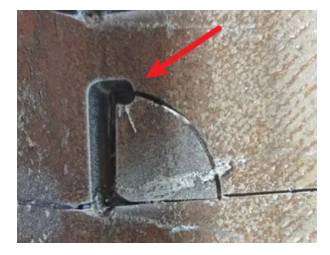

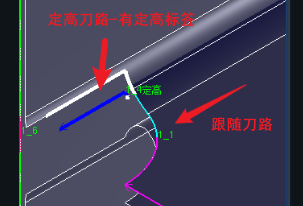

定高切割的割缝比跟随的宽。定高割缝常在8mm左右，跟随割缝常在1mm左右。 如果不考虑定高割缝补偿的话，切割刀路会有明显缺口、或者由于定高割缝大，再切跟随刀路的时候会导致扎头，如下图所示。 |
|
|
|
注意：《》、【】中的内容均为可跳转的教程链接，点击链接，即可查看功能对应的详细参数说明、使用方法。
二、使用方法
1.自动添加。
导入零件前，在【自动工艺】中开启【补偿】，注意此处的补偿为普通补偿，若想添加定高补偿请在零件导入后操作。
2.手动添加。
| 普通补偿（本文） | 定高补偿 | |
|
单个添加 |
|
|
|
批量添加 |

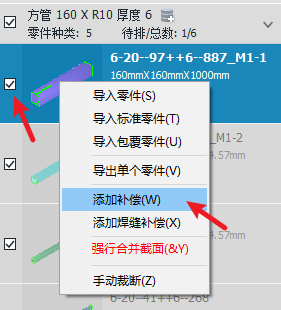

零件列表勾选，然后点击鼠标右键进行批量设置
|

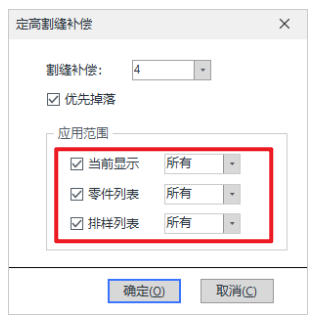

点击定高割缝补偿后，设置参数的同时直接设置生效范围。
|
3.参数释义。
①补偿值：对于孔的补偿值，应为切割出来的实际值减去理论值的一半。
②生效范围：选择选中的刀路，还是主界面零件的所有刀路；以及在选择的零件/刀路中，对切断线还是孔生效。
③样式：内缩（变小）或外扩（变大）。注意对于管上的圆孔或方孔等，无论内缩还是外扩，实际切割效果大小，都是两倍于参数的补偿。

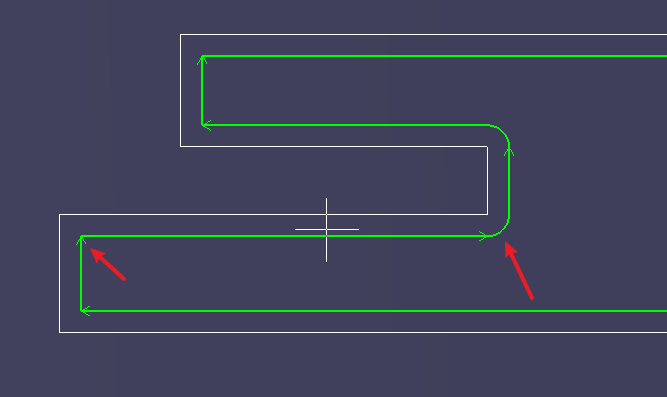

④拐角处理：在拐角处修改成不影响尺寸的圆角时，往内凹的是圆角，往外凸的是直角，这样在切割拐角，可有效减少烧边。
⑤补偿样式功能的详细教程：《补偿拓展样式》。
⑥定高割缝补偿的详细参数解释请参考：《定高补偿》。
4.补偿效果。

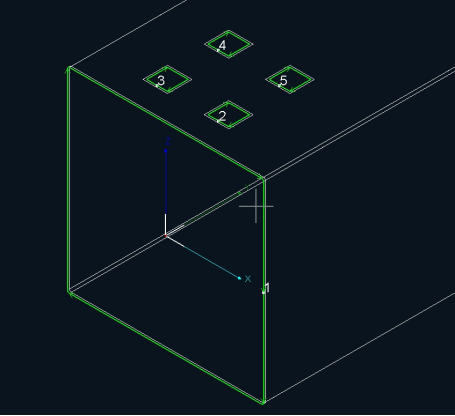

补偿后的原始刀路变为白色，补偿完的刀路变成绿色；且两个刀路之间有一定距离。

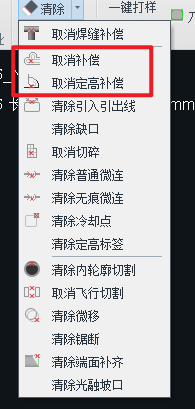

5.清除补偿。
三、常见问题
1.补偿和焊缝补偿是什么关系？
二者完全为两个不同的功能，解决不同的问题。焊缝补偿的功能教程可参考：《焊缝补偿 》。
2.槽口和切断线相连，如何给槽口和切断线加不同的补偿？
参考：《给切断线上的槽口单独加一段工艺》。
-
