TubesT-补偿拓展样式

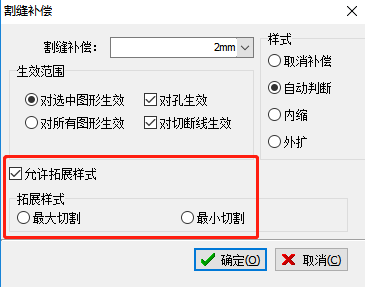

在<割缝补偿>里如果勾选了<允许拓展样式>的话,可以选择将图形设为<最大切割>或<最小切割>。



当管面上有斜切孔,要在这种斜切孔里插入与孔径相等的支管时,由于斜切孔的外壁轮廓线和内壁轮廓线并不一致,普通激光加工是按外壁轮廓线垂直于管面切割的,所以孔往往比支管小,支管在插入斜切孔时会产生干涉。

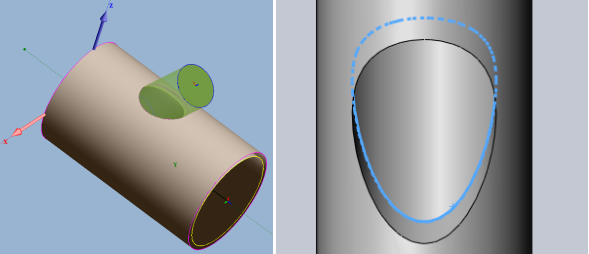

如图所示,黑色实线为外壁轮廓线,蓝色虚线为内壁轮廓线。

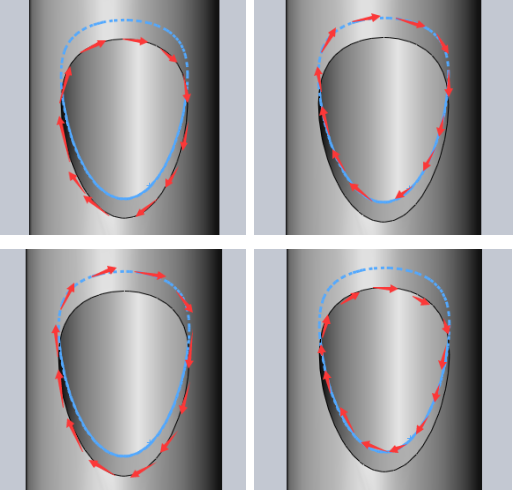

这个管面孔有4种切法:

1是默认的外轮廓切割;

2是内轮廓切割;

3是选最大切割,切割的是内外轮廓的布尔求和后的组合(目的是能将支管直接塞进斜切孔,但内外轮廓都会有一小半间隙);

4是选最小切割,切割的是内外轮廓的布尔求差后的组合(后续会二次加工去掉孔的部分材料,使斜切孔与理想情况接近,塞进支管后内外轮廓都没有间隙)。



如果加了最大切割或最小切割,还希望再加补偿,那么可以先加最大小切割,做一次“曲线独立”,然后再加补偿。

具体见视频:
