一、简介

零件导入前，开启【自动工艺—绘制文字】可在导入时自动生成打标文字。

二、操作步骤

第1步 在导入零件前，单击【工艺设置】→【自动工艺】。

第2步 勾选【绘制文字】→【启用绘制文字】选项。

第3步 设置相关参数。各参数说明见后文。

第4步 单击【确定】即可。导入零件后，软件将自动为零件添加文字。

三、参数释义

（1）文字内容

可勾选下述内容，勾选的内容将显示在预览区内。下图为勾选全部参数的效果：

操作技巧

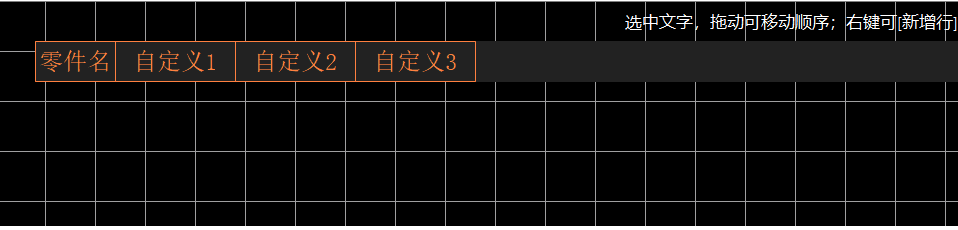

• • • 选中文字，拖动可移动顺序

• •
    • 右键新增/删除行

• • •  零件名
      • 全部：直接使用零件名称作为文字内容。支持所有零件格式。
      • 部分：选择用分隔符间隔开的第几列的零件名称作为文字内容。默认分隔符为#，取第1列。示例如下。

• • • 自定义1/2/3：支持添加3条自定义的文字内容。

（2）文字参数

• • • 字体：TubesT内置多种字体类型。后缀为*.shx的是常用的单线字体。单线字体和双线字体的对比效果如下图所示。

• • • 高度：根据管材尺径设置文字大小，数值越大，文字越大。

• • • 位置
      • 选择【靠左】、【居中】、【靠右】显示,如下图所示。

• • • • 选择【距左端面的距离】和【替换定位图形】。

• • • • • 距左端面的距离：文字放置在距离零件左端面的一定位置上。需设置文字内容距离左侧端面（即原点位置）Y方向上的距离。例如：设置【距左端面的距离】为100 mm，效果如下图所示。

• • • • • 替换定位图形：将符合要求的小图都替换为文字。

①包围框范围：指小图的尺寸范围大小，即绘图时小图的长、宽或直径。

② 停靠位置：小图和文字相对位置，即小图会位于生成的文字的位置方向。

例如，小图（圆孔）直径为 4 mm，设置【包围框范围】为【0.1 ＜ 包围框 ＜4.1 mm】，【停靠位置】为【中】，且勾选【零件名】→【全部】，文字内容将替换为零件名称，且圆孔位于零件名称中心位置，如下图所示。

说明：包围框的最大值必须大于小图的实际尺寸，不能等于或小于小图尺寸，否则无法完全覆盖小图。

• • • 打标：勾选后，生成打标刀路；未勾选，生成切割刀路。

• • • 旋转90°：用于调整文字方向。勾选后沿X轴摆放；未勾选沿Y轴摆放。

• • • 打散文字：若想切割双层镂空文字，需要勾选【打散文字】后添加桥接。单层打标文字无需勾选。

（3）规则配置

可在工字钢、槽钢/热轧钢、角钢/热轧角钢添加文字。

1.设置标识面

①工字钢：可选择添加文字的位置，支持在【腹板】或【翼板】处添加文字。

②槽钢/热轧角钢：支持在【腰】或【腿】添加文字。

③角钢/热轧角钢：支持设置【边缘安全距离（X）】。设置后，X范围内不生成文字。

2.自动调整标识

对于文字内容，软件支持【自动调整位置】、【自动缩放】和【自动换行】三种优化方式，您可以通过【上移】或【下移】调整其生效顺序。当文字内容无法完整显示时，软件将按照设置的顺序依次进行调整。
