TubesT-绘制零件-打标

一、简介



若希望在零件表面生成仅保留痕迹、不进行切割贯穿的加工刀路时,可以将对应颜色图层的参数设置为打标参数来实现。下文介绍如何在内画图时就生成打标刀路。



二、使用方法



1.权限相关



2026V1版本开始,LC钢支持双面打标。

若要使用上述功能,请先检查自己的版本,若低版本,可点击此处升级套料软件~



2.操作步骤



如果是普通管材的打标,在【工艺区分】图层设置处,选择您的打标图层。

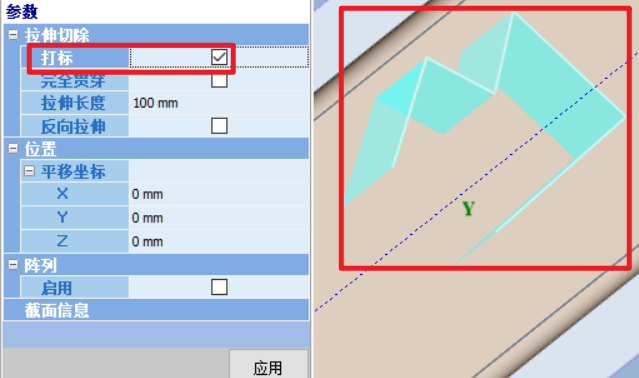

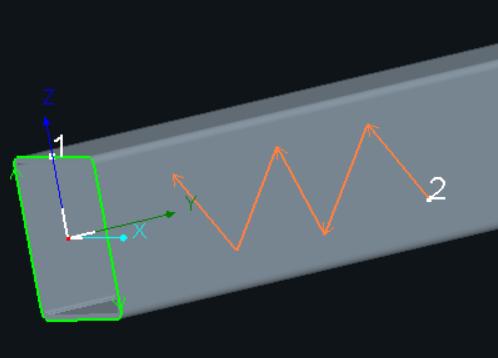

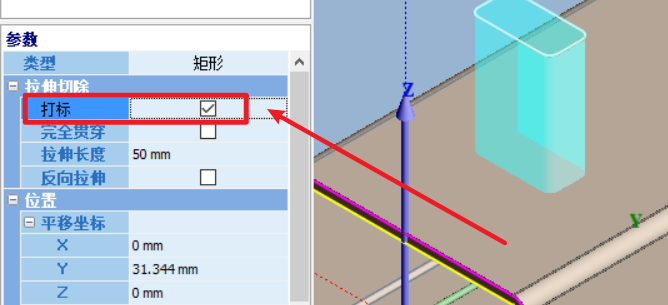

绘制好支管后,勾选【打标】,则该支管具有打标属性,支管变为蓝色。支持生成智能绘图中的不封闭图形。

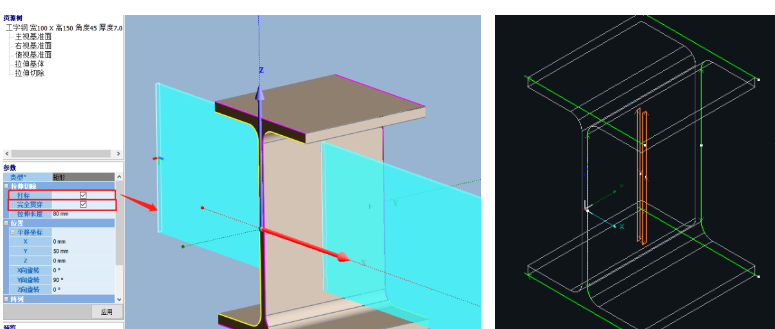

支持工字钢腹板双面打标。勾选【完全贯穿】、【打标】。





若需实现L双面打标,请在【用户参数配置】→【使用习惯】→【文件导入】中勾选【识别LC钢内侧打标】。启用后,导入的L钢、C钢零件图纸将自动识别内侧打标文字,便于后续加工中定位焊接位置。





L钢C钢内侧的打标工艺为打标,如下图所示





三、应用案例



1、支持生成嵌套轮廓:《如何在管面上加工嵌套轮廓》

2、绘制片体零件:《如何用切管方式加工片体零件》

3、新画一圈打标线:《如何绕着截面绘制一圈打标线》



注意:如零件是外部导入的,请参考教程《TubesT-如何进行打标》。
