一、简介

绘制零件时，您不用绘制具体的坡口效果和坡口形式，只需设置好孔径，再点击上方工具栏的【叠加坡口】下拉菜单中【添加坡口】，即可对所选刀路设置“VYXK坡口”。

关于叠加坡口相关的参数和配置，请参考：《叠加坡口》。

二、版本与权限

1.版本

• • 2025V2版本支持在坡口基础上叠加坡口。
  • 2026V1及以后版本，主要变更如下：

• • • 原“描述叠加过程”独立为【叠加坡口】功能，添加坡口仅保留描述成品形状的生成方法；
    • 顶部栏主图标由【添加坡口】变更为【叠加坡口】。
  • 若要使用上述功能，请先检查自己的版本，若为低版本，可点击此处升级套料软件~

• • 添加坡口与叠加坡口区别：
    • 添加坡口：从角度为零的基准上为图纸零件添加坡口，零件坡口角度为所设置的角度，和原图纸角度无关。
    • 叠加坡口：在已经识别原图纸的坡口角度的基准上，继续叠加一个坡口角度。

2.权限

• • TubesT钢构版、TubesT专业版、TubesT型钢板、TubesT小管专业版可使用此功能，TubesTLIte、TubesT小管版、TubesT两卡版均不支持。

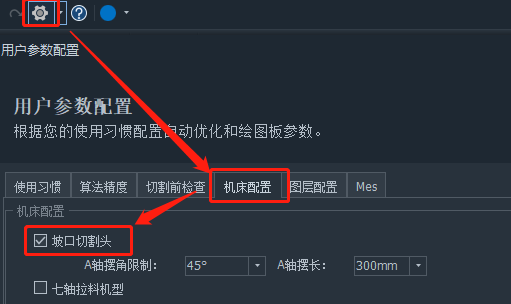

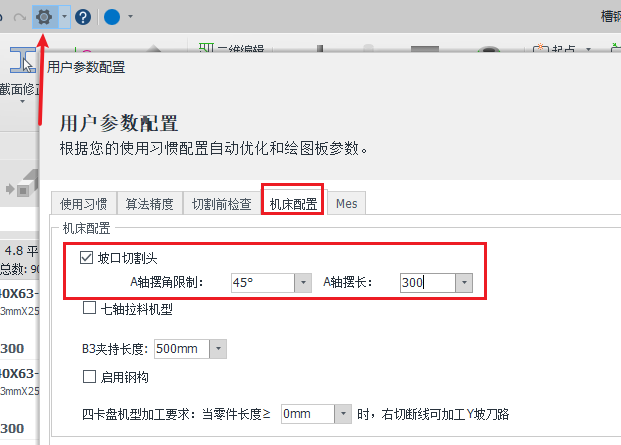

  • 使用该功能前，需要点击软件左上角小齿轮图标，在用户参数—机床配置中，勾选【坡口切割头】。（A轴摆角可结合实际机床摆头最大角度进行设置，常规为45度）

三、操作步骤

以对平面上的管面孔添加坡口为例，可参考以下流程。

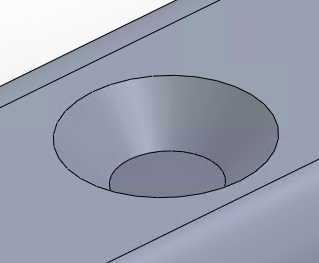

第1步 按照不开坡口时的尺寸绘制零件轮廓。下图以绘制圆孔为例。绘图时可按照外轮廓尺寸或内轮廓尺寸绘制。

第2步 选中需要添加坡口的刀路。

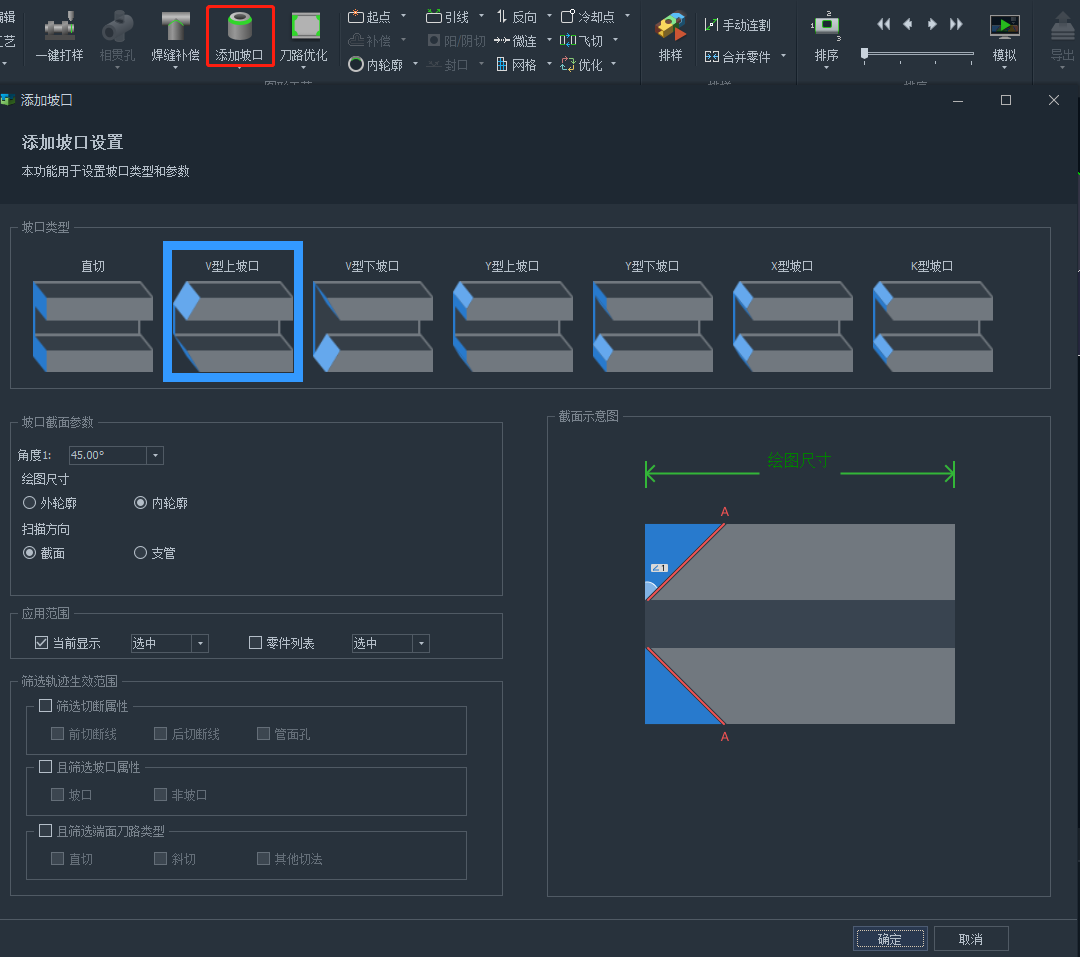

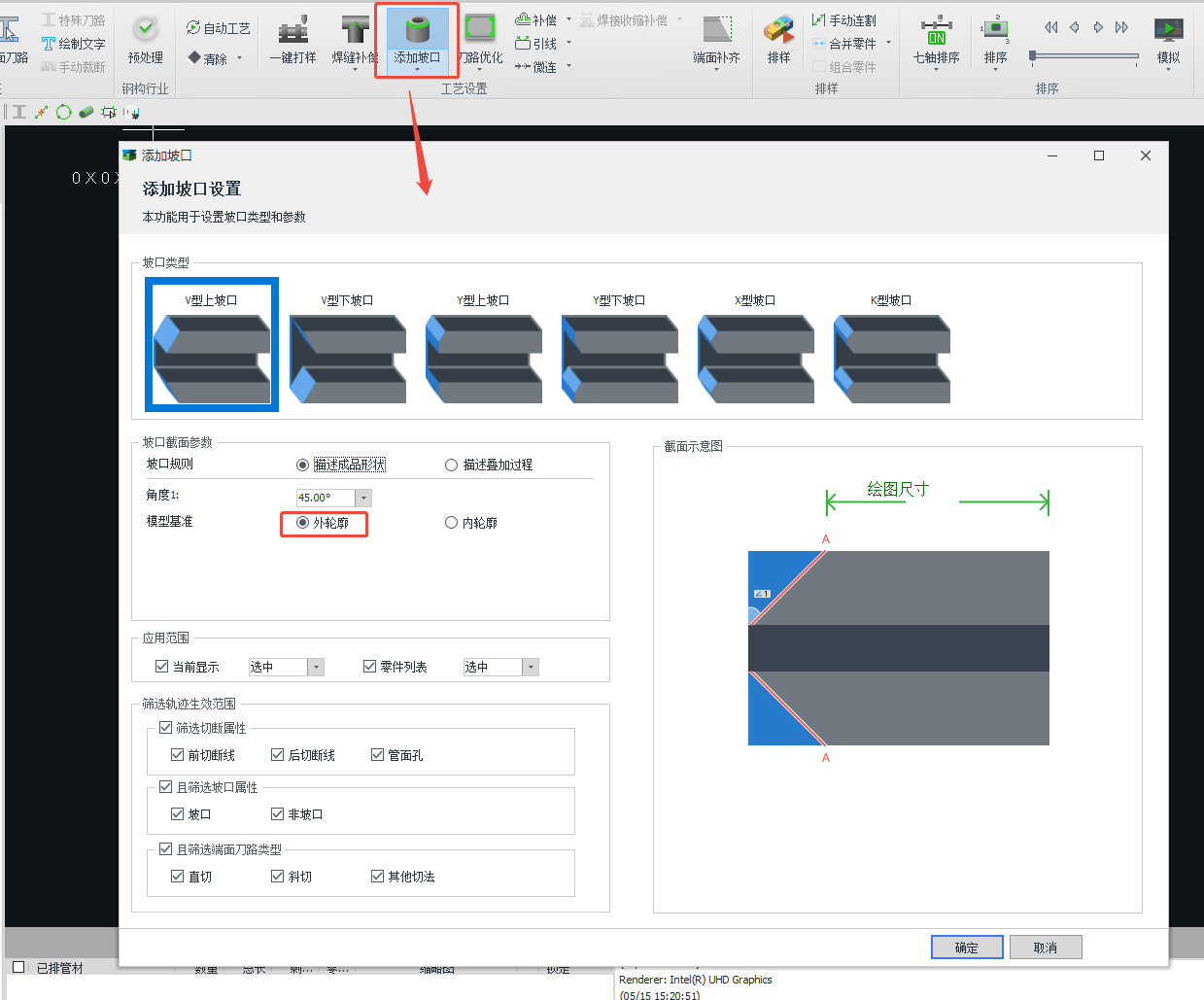

第3步 单击【工艺设置】→【叠加坡口】下拉菜单中的【添加坡口】，在【添加坡口设置】界面中选择所需的坡口类型，并设置对应参数。

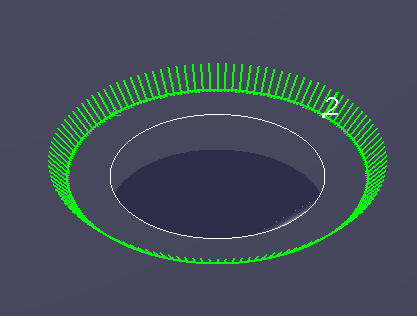

第4步 单击【确定】，选中的刀路将生成对应的坡口加工轨迹。

下图以添加【V型上坡口】为例展示设置效果。

四、坡口类型对应的具体参数

1.坡口类型

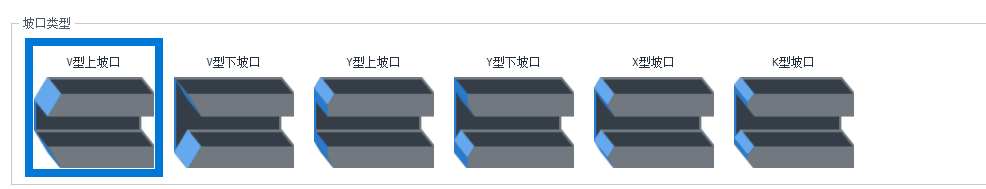

从坡口最终形状上看，可分为V型上坡口、V型下坡口、Y型上坡口、Y型下坡口、X型坡口和K型坡口。

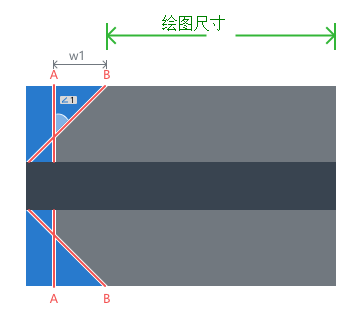

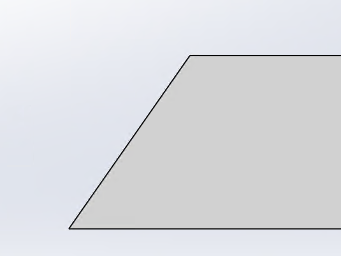

2. V型上坡口

需要设置坡口角度（角度1）。

• • • 角度1：直切法向量和坡口法向量之间的夹角。

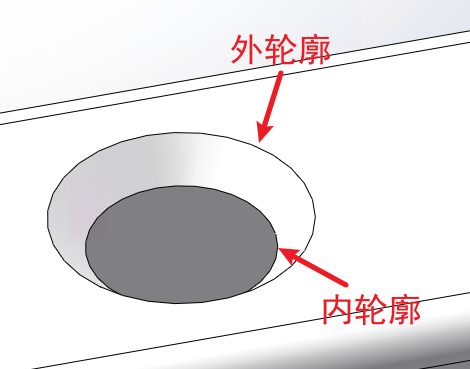

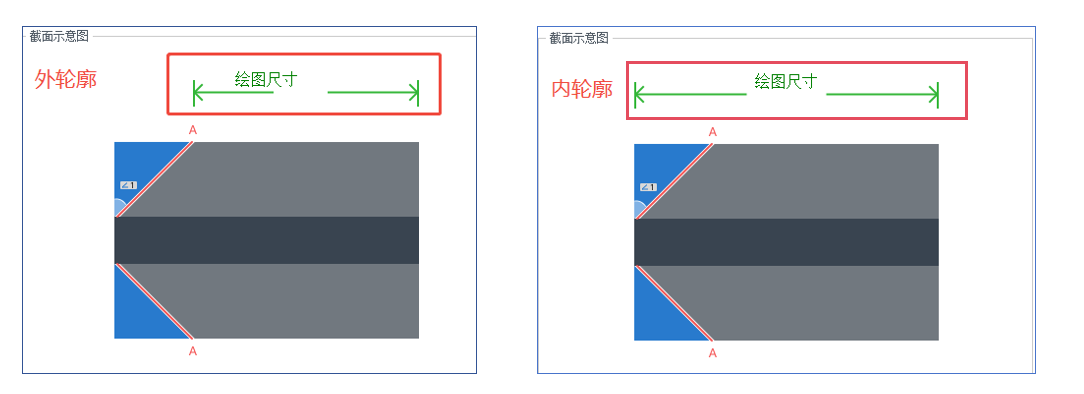

    • 绘图尺寸：确定模型内轮廓不变还是外轮廓不变。若绘图时按照外轮廓尺寸绘制，则选择【外轮廓】；若绘图时按照内轮廓尺寸绘制，则选择【内轮廓】。

3. V型下坡口

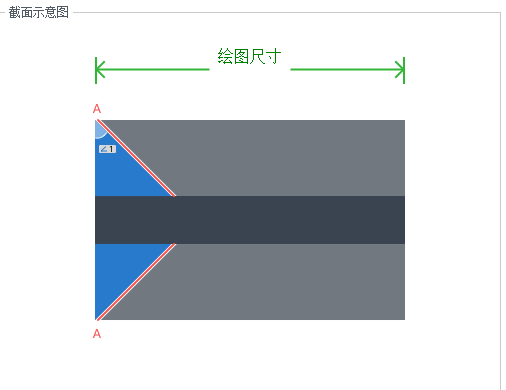

只需要设置坡口角度（角度1）。角度1：描述成品形状中的轨迹切线和坡口法向量之间的夹角。

 4. Y型上坡口

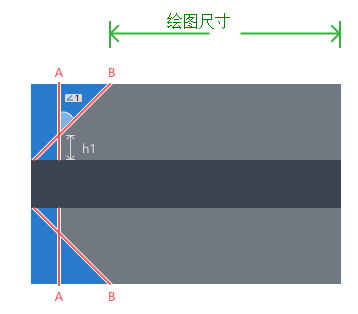

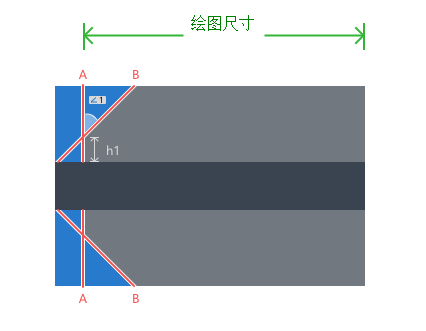

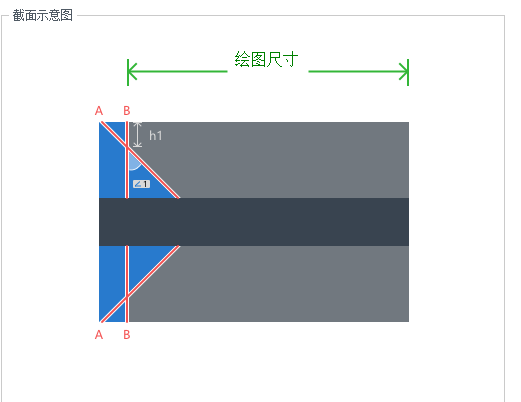

需要设置坡口角度（角度1）和留根高度（h1），如下图：

5. Y型下坡口

需要设置坡口角度（角度1）和留根高度（h1）。

6.X型坡口

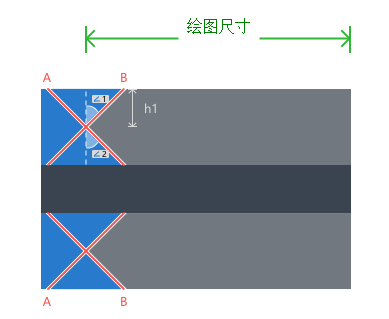

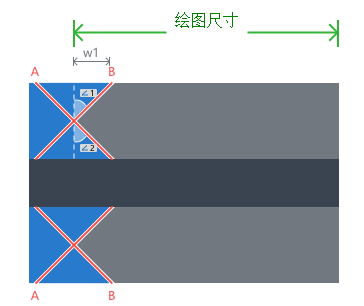

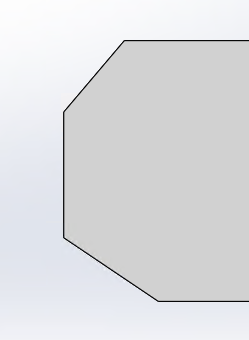

X型坡口是两个坡口对接后，截面呈X形的坡口类型。需要设置上坡口角度（角度1）、下坡口角度（角度2）、上坡口高度（h1）。

7. K型坡口

需要设置上坡口角度（角度1）+下坡口角度（角度2）+上坡口高度（h1）+下坡口高度（h2）。

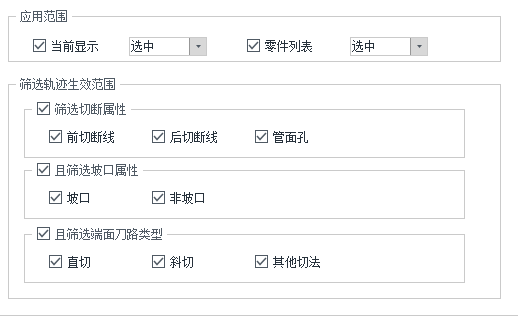

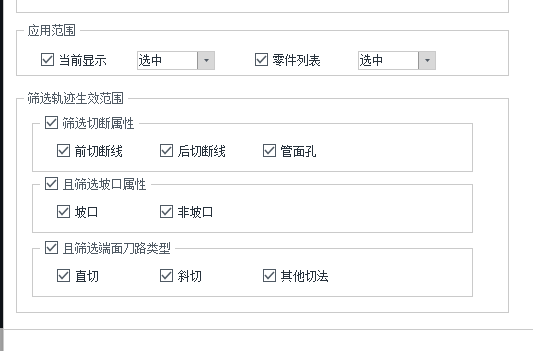

五、设置应用范围和筛选轨迹生效范围

1.应用范围

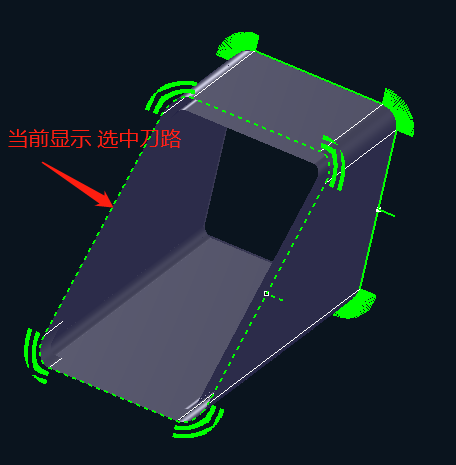

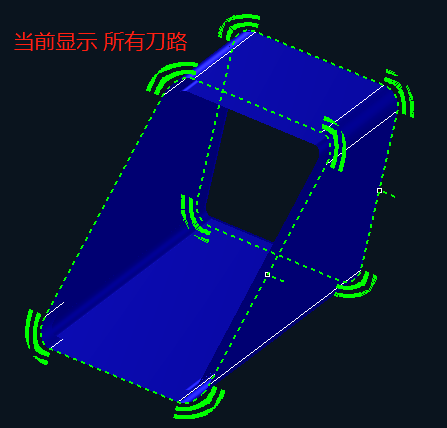

勾选【当前显示】会在主界面的零件中选择选中的刀路，或者所有的刀路。

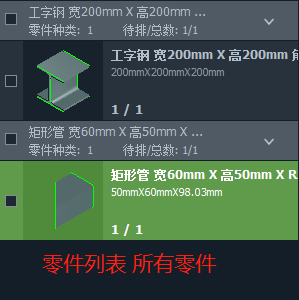

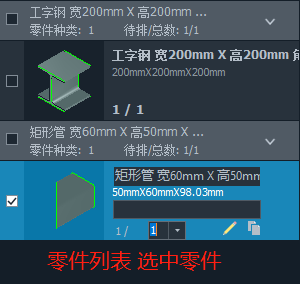

勾选【零件列表】则是在软件左侧的零件栏中选择，可以选中勾选的零件，也可以选中所有零件。

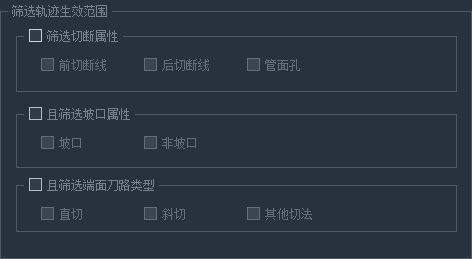

2.筛选轨迹生效范围

对于不同的加工要求，生效范围可以在【切断属性】、【坡口属性】和【端面刀路类型】三种类型里设置，并且可以在筛选后同时生效。
