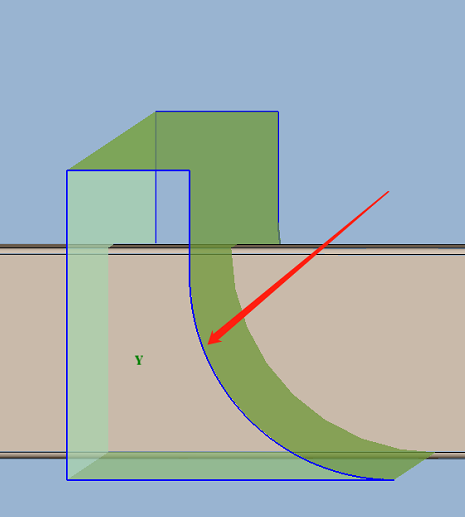

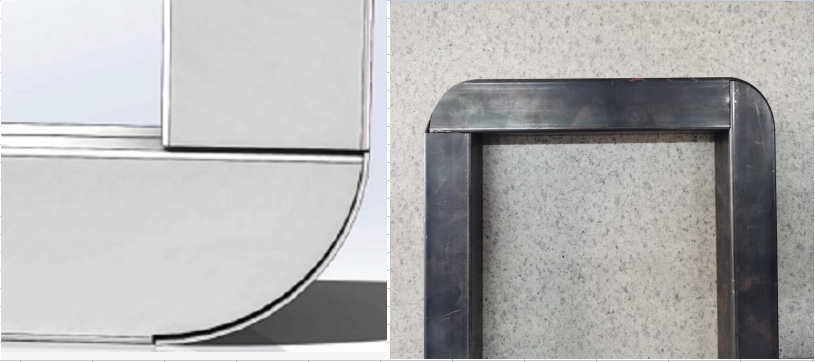

如下图所示的V槽,折弯后外径呈圆角状,内径呈直角状态。
在TubesT的【绘制零件】内,对于矩形管主管在使用《TubesT-圆角V槽》时,V槽类型里新增了【左(右)侧90°V槽】。(注意:此种V槽类型仅支持设置在矩形管上,且折弯角度只能设置为90°。)
下面示例用50*50 R1.5 厚度1的矩形管作图。

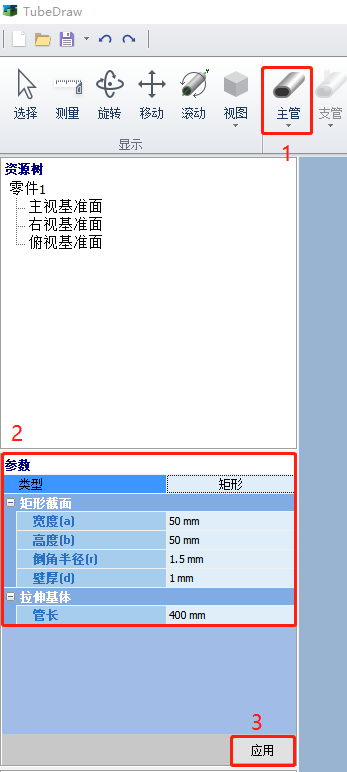

1、单击TubesT的【绘制零件】,进入绘制界面,新增主管,类型选【矩形】,填入参数50*50mm,倒角1.5mm,厚度1mm,长度400mm,点应用,主管部分就生成了。
2、在【V槽】的下拉菜单里,选择【左侧90°V槽】或【右侧90°V槽】,设置相关V槽参数,点【应用】。
需要修改零件参数的时候,双击【编辑】会再进入绘图界面。在资源树里点击对应的特征,参数都可以修改。
用于折弯补偿。
默认0.62(适用于不锈钢管)。取消勾选【使用默认K因子】后,允许修改此参数。不锈钢管,建议先用默认的0.62打样,如果有干涉,再将K因子调大。建议调试范围在0.6~1之间。

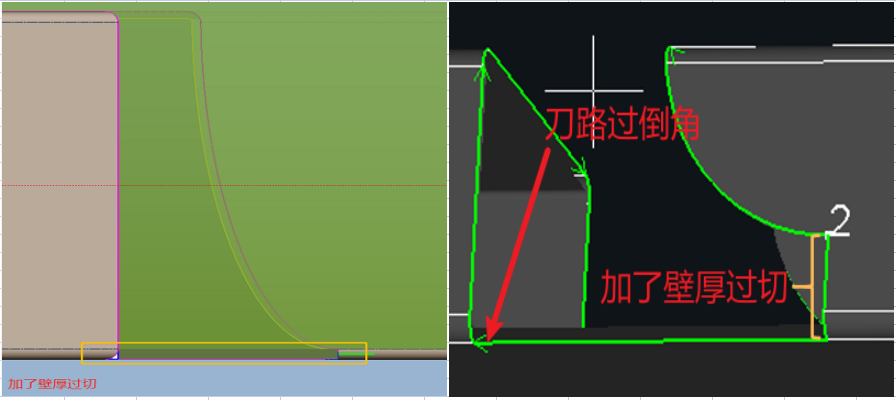

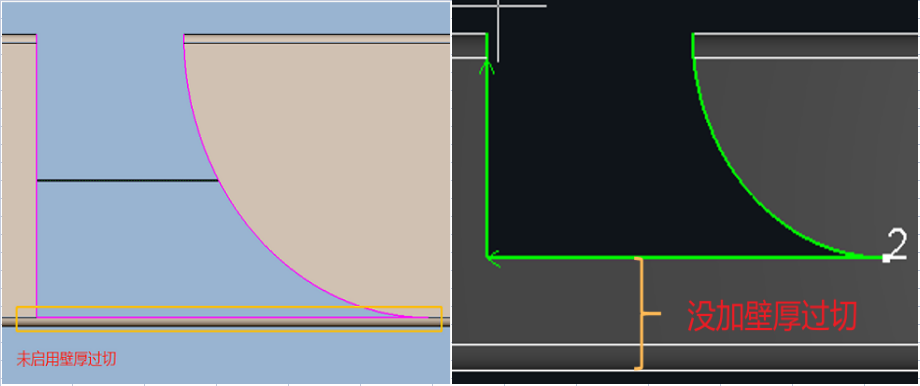

壁厚过切避免了折弯时翘起,但可能会存在一定缝隙,下图为演示效果。壁厚过切处的小矩形长宽为自动生成,分别为V槽到底边距离和倒角半径,会增大一点保证切透。(切除掉壁厚倒角这部分后,K因子的值可能发生变化,需求重新确定合适值。)
建议值为“壁厚+1mm”或者“壁厚+2mm”,这样切出来比较好折。

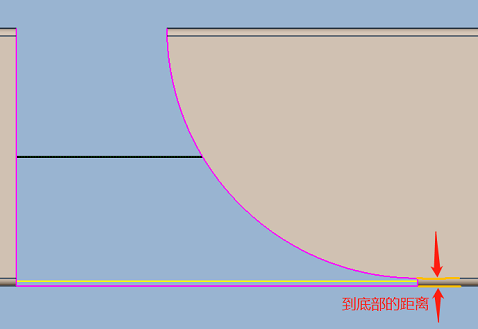

启用壁厚过切后,壁厚距离则是如下图所示位置距离。
V槽在Y方向的位置参数。
V槽旋转角度可选择设置(0°、90°、180°、270°),下图V槽2就是V槽1绕Y轴旋转90度得出来的。
在Y方向做多个相同大小的V槽。
