一、简介



排样、排序完成后,就可以导出 zx/zh 格式的加工文件到机床上加工。

导出可以在两个位置进行,可以导出任务包或者单个排样结果。本文将进行详细介绍。



导出对象 功能按钮 图示
排样结果

主界面-> 工具栏 -> 导出

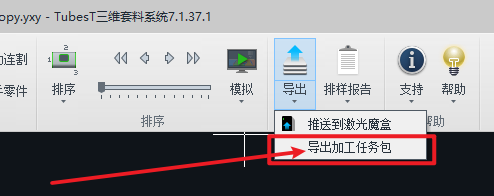

加工任务包指将多个排样结果保存到一个加工文件内,方便管理和计数。

注: 7.1.37 版本以前,不支持导出排样任务包; 7.1.57版本 以前,不支持导出部分排样结果为任务包。

注:导出任务包必须用 7.15.144.3 及以上的TubePro,否则可能有撞头风险!



主界面-> 排样结果栏 -> 导出



注:7.1.25 版本以前,排样结果栏不支持导出部分排样结果



零件 主界面-> 零件列表栏 -> 导出

















二、使用方法



注:以下基于25V2版本编写,若导出逻辑与下文不符,请升级至该版本或更高版本。



(1)工具栏 -> 导出

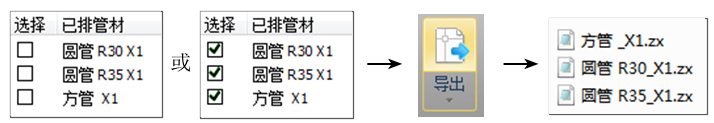

主按钮【导出】:排样列表无论是否存在被勾选的排样结果,都将导出的全部排样结果文件。

下拉框【导出全部排样结果为任务包】:排样列表无论是否存在被勾选的排样结果,都是导出全部的排样结果为任务包。

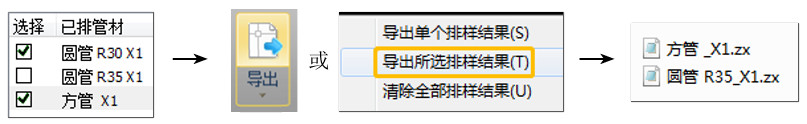

下拉框【导出选中排样结果为任务包】:将勾选的排样结果导出为任务包。

下拉框【导出全部排样结果】:排样列表无论是否存在被勾选的排样结果,都是导出的全部排样结果。

下拉框【导出选中排样结果】:将选中的排样结果导出。



简而言之:勾选排样结果仅在,命名里带有“选中”的按钮生效,点击其他按钮时,是否勾选排样结果都不影响导出效果。(实际效果与按钮命名一致)



(2)排样结果栏 -> 导出



逻辑同上。

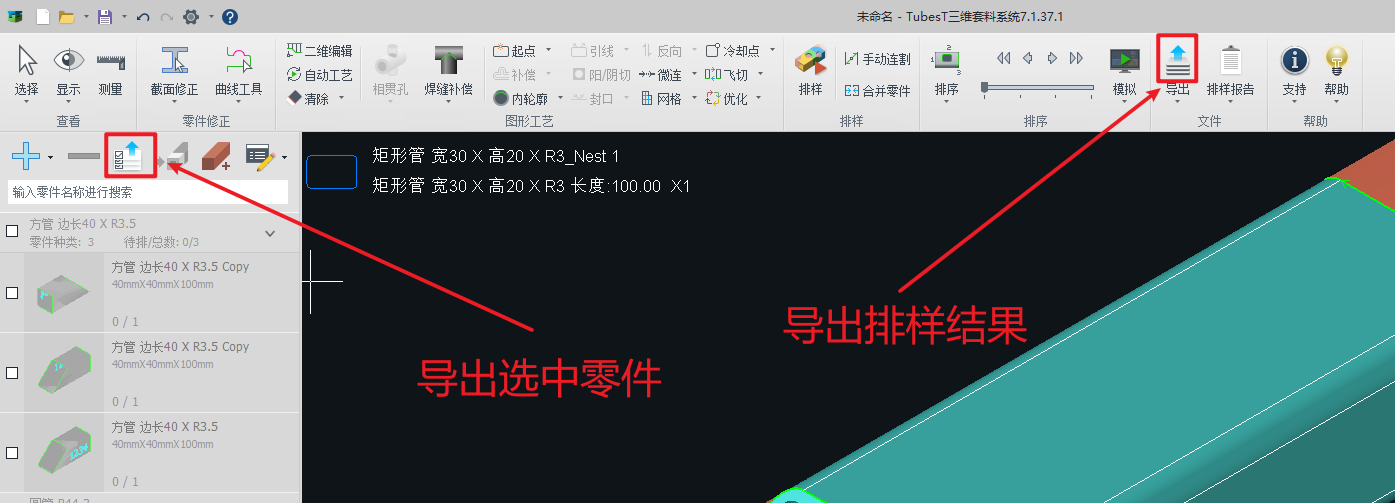

(3)零件列表栏 -> 导出单零件



导出零件时需要勾选:

若零件列表勾选部分零件,点击【导出】按钮,则导出勾选的零件。

若零件列表勾选全部零件,点击【导出】按钮,则导出全部零件。

具体教程请参考《TubesT-零件列表功能操作》。

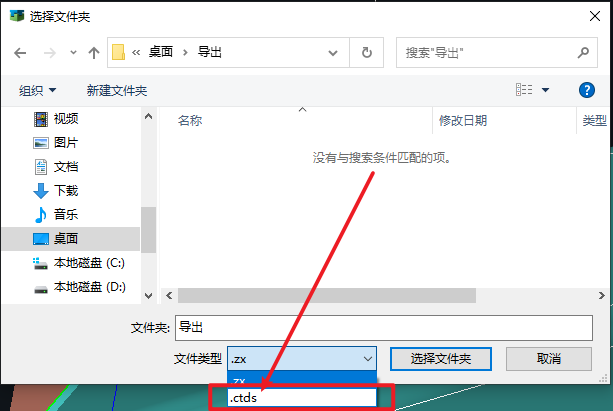

注:TubesT 导出的零件格式为:zx(用于TubePro加工)、ctds(用于CypTube加工,不支持角钢槽钢)、jhbs(用于TubesT中再次编辑)。

TubesT-H 导出的零件格式为:zh(用于FACut-H加工)、jhbs(用于TubesT中再次编辑)。





三、常见问题



1.导出排样结果和导出加工任务包有什么区别?



  含义 图示 其他

导出排样结果

一个排样结果导出一个zx/zh文件。

导出时只能选择保存位置,无法给zx文件命名。注:排样结果名称=zx文件名称

导出加工任务包

多个排样结果保存到一个zx/zh文件内,方便管理和计数。

导出时既可以选择保存位置,也可以给zx文件命名。











2.文件格式正确,但软件仍然识别不了?



是因为加工软件TubePro或者CypTube的版本低于套料软件TubesT。更新加工软件版本即可解决问题,可以参考教程 《TubesT与TubePro的版本对照表》。



3.排样结果栏中如何选择排样结果?



鼠标勾选即可全选/单选。

键盘Ctrl单选、Shift复选。





4.加工任务包在TubePro中打开如何使用?



在TubePro里打开时,将自动进入加工计划界面,显示每个排样结果的“已加工次数/总次数”,加工到预定次数后自动切换到下一个排样结果。

注:7.15.145.2及以上版本的TubePro,加工计数栏支持拉宽、隐藏、适配竖屏。支持清空计数。保存的zzx文件保留已加工数量。
