TubesT - 绘制文字(手动添加文字)
英文资料:

一、简介

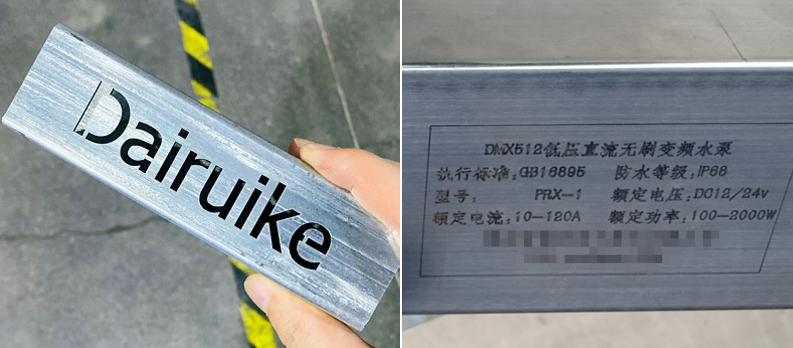

TubesT 支持手动绘制文字。绘制的文字可以切割镂空字做工艺品,也可以打标文字以做产品标志或者区分零件。





二、操作步骤



1、功能位置

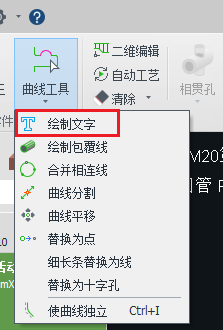

① TubesT 7.1.35版本起,【绘制文字】功能在【曲线工具】的下拉菜单中。

② TubesT  7.1.35版本以前的版本,【绘制文字】在【优化]的下拉菜单中。



2、注意事项

手动添加文字后,一定要点击【排序】,确保先加工打标再加工后切断线!



3、步骤



技巧:① 将文字放置在零件上前,会有白框预览。有白框预览时,在键盘上摁a或d,可以对文字整体进行旋转,微调角度;或在键盘上摁s或w,可以让文字整体旋转90度



② 若需要切割镂空字,需考虑是否要桥接。如果需要桥接,请参考 《TubesT-桥接》。





三、参数释义



参数 含义 示例

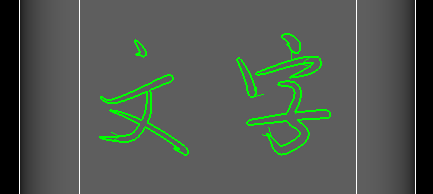

 字体

字体有很多种类,黑色区域里为预览效果。

  • 为了美观,可选正常(镂空)字体
  • 为了缩短加工时间,可选单线字体。

注:后缀“.shx”的字体为单线文字。

文字

填写想要添加的文字内容

高度

打标文字的大小

高度根据管材尺径设置,高度的数值越大,文字越大。

注:经测试,8~12mm已足够看清楚和区分零件。

打标

调整文字方向

若不勾选,文字沿y轴摆放;若勾选,文字沿x轴方向摆放。

旋转90度 若不勾选,文字沿y轴摆放;若勾选,文字沿x轴方向摆放。
 打散文字

若需要对文字添加桥接的话,则可以选择勾选打散文字。

在打标文字时建议不勾选!









































四、常见问题



1、是否可以批量给所有零件添加文字?

如果需要同时要在很多个零件上加文字,可参考教程《自动添加文字》或 《批量添加文字》。



2、切割软件上如何设置打标?

TubesT 中,已将打标刀路设置为了单独的图层。在TubePro中,为打标图层单独设置工艺即可。

例如将打标刀路设置为图层2(蓝色),在TubePro中需要为工艺2调一套打标参数。

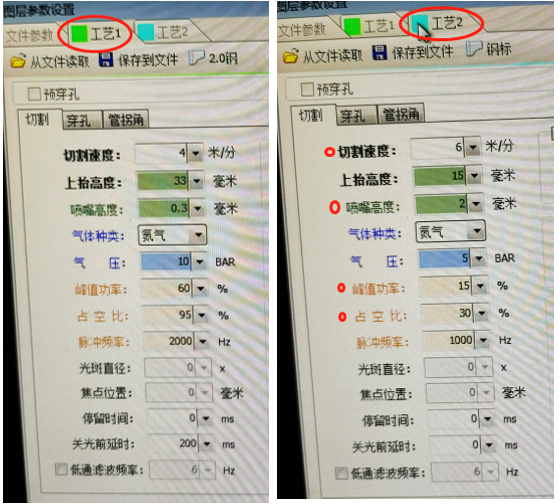

不会调打标参数可以参考下图:

思路是调高速度、调高喷嘴高度、降低峰值功率、降低占空比。
