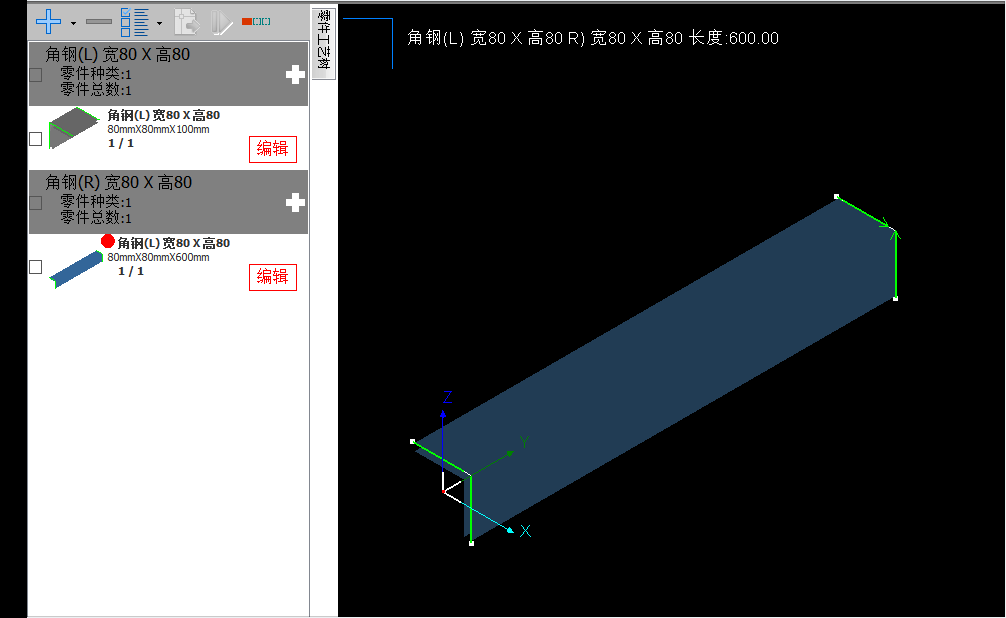

在导入零件时我们会发现,明明是同样尺寸的角钢,却被分到了不同截面类型中,那是因为即使是同尺寸的角钢,也可能会被识别为L角钢(脚在左)和R角钢(脚在右)两种类型。
一旦被放到两个截面组,就无法排到同一根管材上了。
对零件用<反向>功能,改变截面L/R类型。该方法操作简单,但是不能批量反向。
操作步骤:①左键单击零件;② 点击反向按钮。
【同尺寸L钢自动合并】功能,可以自动将导入的同尺寸角钢放置在同一个截面组下。

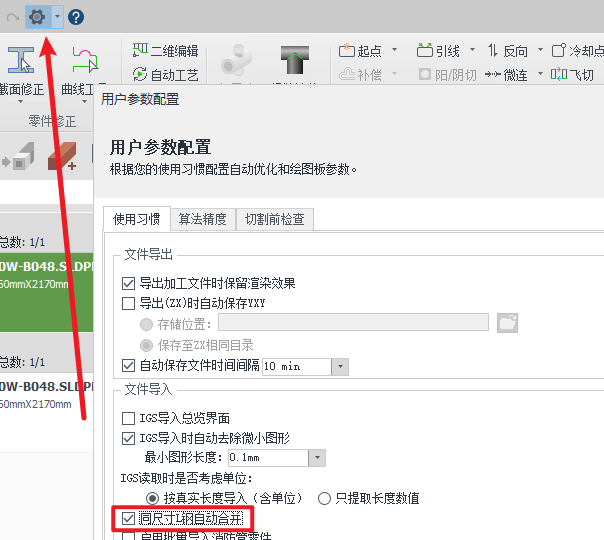

操作步骤:① 在导入零件前,点击【用户参数配置】,勾选【同尺寸L钢自动合并】。 ② 导入零件。
新版本功能位置:

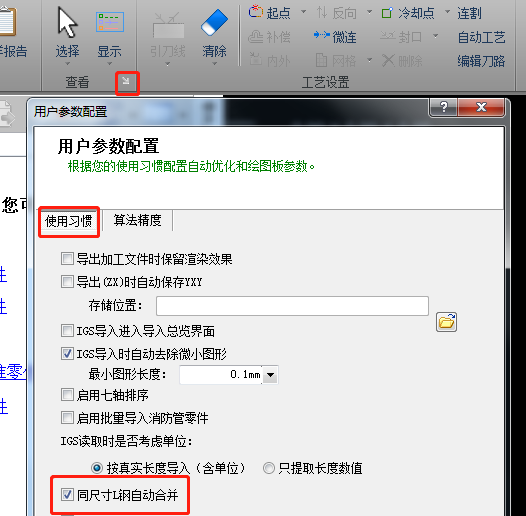

旧版本功能位置:
说明:【同尺寸L钢自动合并】已于2026V3删除,替换为【统一角钢朝向】。
