TubesT-自定义特殊刀路轮廓

功能简介

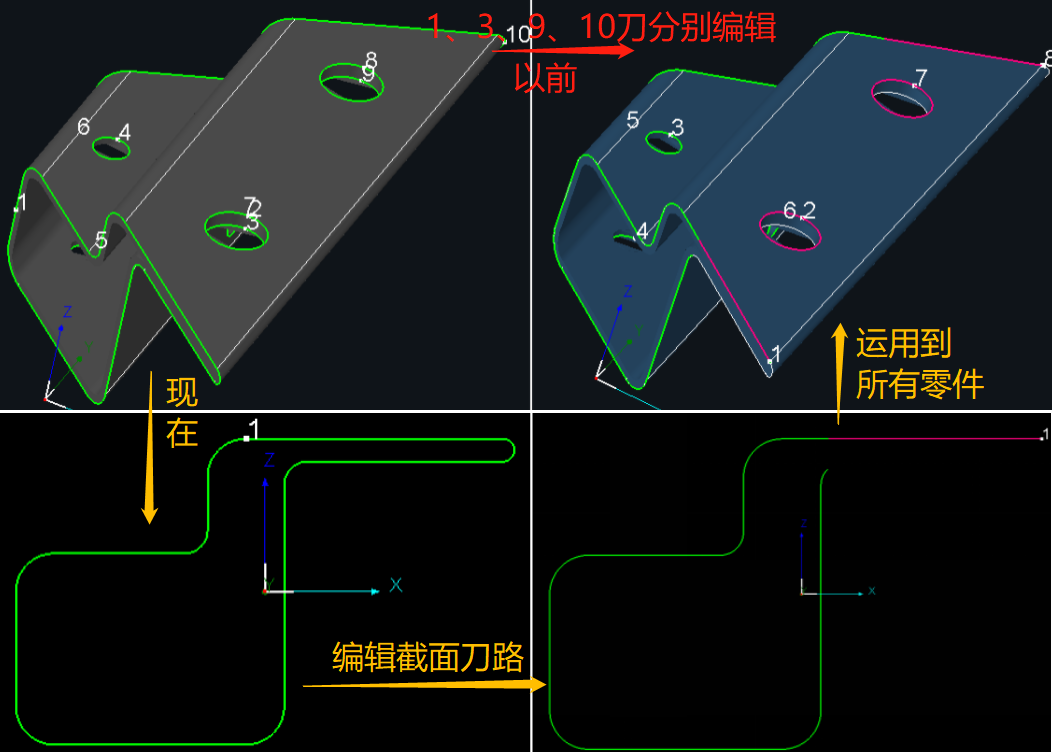

对于需要修改刀路的异型管,以前需要每个切断线、每个零件分别修改刀路,现在只需要修改一个地方。



使用教程

1、对一个未排样的异型管,点<自定义特殊刀路轮廓>,进入编辑界面。



2、利用曲线工具做分割、合并、删除;根据实际需要,为刀路加板外引线或缺口;确认刀序是否合理。



3、修改完成后,点<应用于所有同截面零件>。如果这个截面组里有多个异型管零件,那么所有零件都会被修改成这样的特殊刀路。



4、在<用户参数配置>中,开启<自动匹配异型管自定义特殊刀路截面>,那么,接下来导入的这种异型管,也会自动被修改为这样的特殊刀路。

如果不勾选,后续导入的异型管,会被认为是另一种截面的零件。



5、修改结果在关闭软件后会被清除。也就是说,重启软件后,再导入这个异型管,不会自动生成上次的截面刀路。

1)新版本如果修改了某种异型管的截面刀路,可以点击<保存模版文件>保存一个yxy文件;下次可以点击<从文件加载>调用保存好的yxy文件的截面刀路。

2)旧版本如果修改了某种异型管的截面刀路,并保存了一个yxy文件,那可以用<存取数据>里的<加载一个截面>,根据选用的yxy,调用以前保存的截面刀路。
