识别SolidWorks中的折弯线

功能说明

如果在绘图过程中对折弯线区分了线型,那么导入软件的时候就可以直接识别为折弯线,进行打标,并且能够在报告单体现折弯数据。



操作方式

1.打开图纸,不要勾选【直接进入】

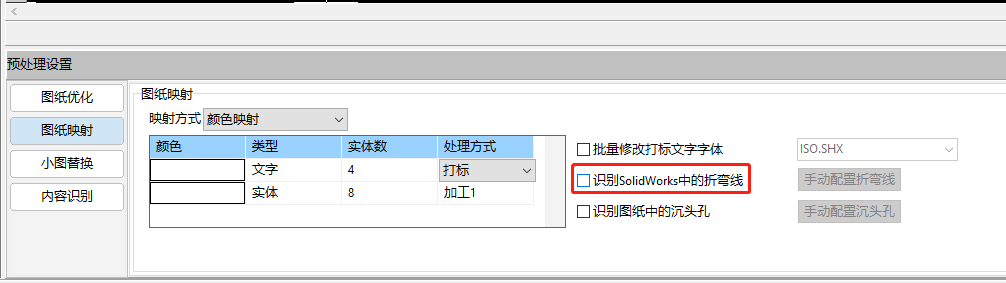

2.点击【图纸映射】勾选【识别SolidWorks中的折弯线】



3.点击【手动配置折弯线】

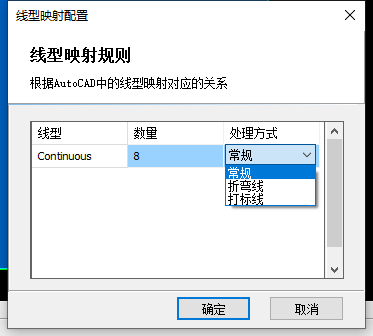

将折弯线线型的处理方式设为【折弯线】,加工方式设为【打标】



4.点击【确定】并【应用所有】即可将折弯线识别





如何在报告单体现折弯信息

1.点击【新版报告单】



2.点击【报价单】右键【复制到用户模板】



3.点击【编辑】-【汇总信息】勾选折弯相关的字段保存即可



4.点击【配置通用报告参数】-【统计参数】-【更多统计】,在折弯统计选择【计入报价】并设置计算方式
