缺口-过切-封口功能

一、缺口

功能背景

缺口主要指切割路径尾部留一段不切割。可以有效防止零件翘起,防止零件掉落,以及防止引线干涉,特指在添加圆角补偿的时候,可能会切第一个零件时添加的引线会与第二个零件干涉,如果留缺口的话就可以避免这种状况。

操作步骤

直接在排样界面点击缺口,正确设置参数,点击应用当前即可生成缺口。





宽度、高度:对应零件的尺寸,只在这个尺寸范围内生效

设置缺口大小:在零件上面的缺口大小

外轮廓、内轮廓:当不勾选【区分内外模参数】时,统一按外轮廓尺寸范围添加缺口,勾选则按内外轮廓设置的尺寸范围加缺口。

作用于共边组:勾选则对共边组零件添加缺口,否则不生效

作用于封闭图形:勾选则对不封闭图形添加缺口,否则不生效



注意:应用当前是当前排版生效,应用所有是所有排版生效

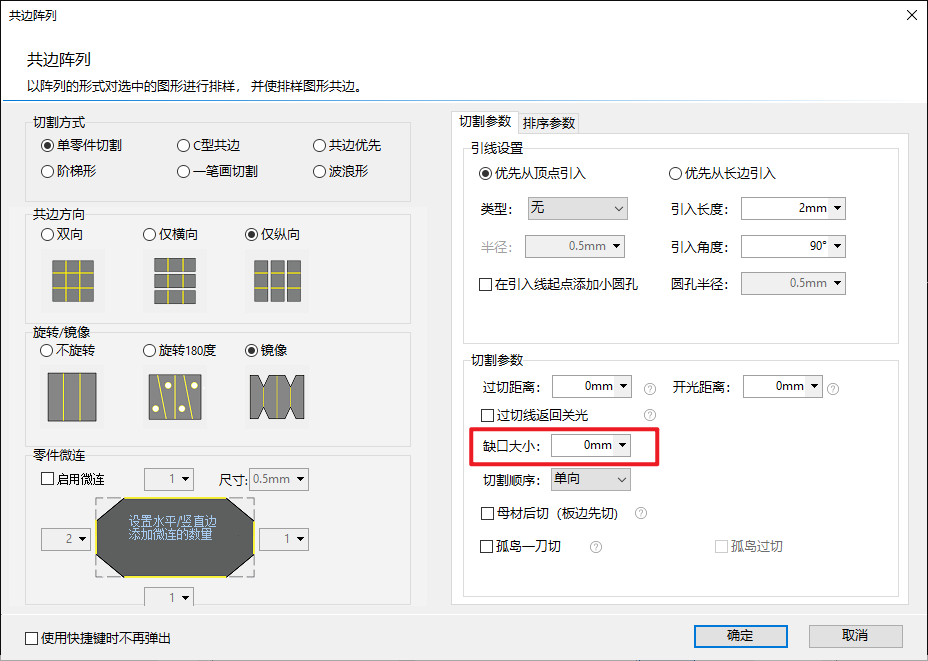

在共边阵列和自动排序界面可对单零件、C型共边、共边优先的刀路设置缺口。





二、过切

功能背景

过切主要指为提高切割质量,在闭合图形尾部增加一段从起点开始沿着图形的切割路径。

作用:对于单个零件的切割,设置过切的话,效果就是零件切割结束后沿着零件轮廓往前切,可以防止起点处切不断。(注意区分单零件过切与共边过切的不同作用方式)

操作步骤

直接在排样界面点击过切,正确设置参数(同缺口参数设置),点击应用当前即可生成过切。





三、封口

功能背景

用于清除缺口和过切,恢复无缺口/过切状态。

默认加工路径都是封口,与缺口、过切相对,在设置缺口、过切时,封口可以直接取消这些工艺的设置。

操作步骤

直接在排样界面点击封口,可选择应用当前或者应用所有。



注:哪些界面可以设置过切/缺口/封口

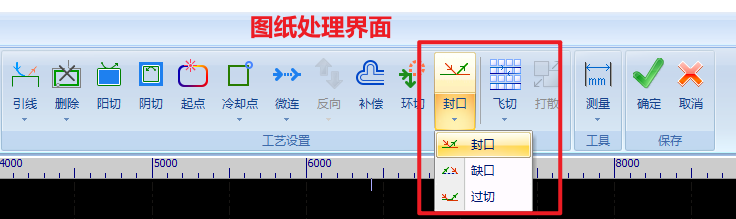

1.图纸处理界面,是当导入零件时,进入的界面

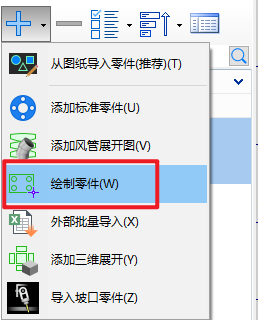

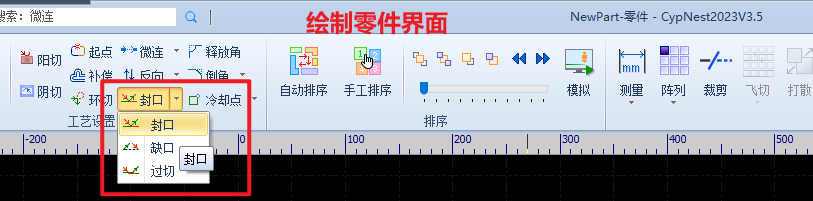

2.绘制零件界面,是在排样界面选择左侧工具栏,绘制零件,进入的界面





3.零件编辑界面,是在排样界面选择左侧零件栏,右击零件选择编辑零件,进入的界面
