导出NC及常见问题

功能说明

可以导出NC格式文件给部分倍福系统、部分火焰使用

注意:此功能必须联网+微信扫码登陆使用



操作方法

1.点击右上角【参数设置】按钮(小齿轮形状)

2.然后点击【后置处理】-【NC处理】页面

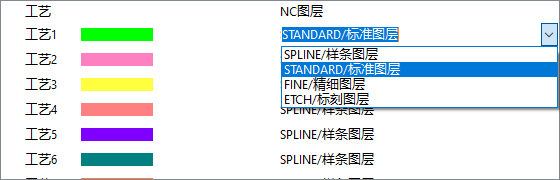

3.勾选【生成倍福NC程序】选项,选择【模板类型】和【程序模板】,设置CypNest图层与对应NC图层的对应关系,点击确定。

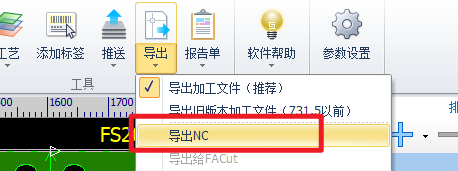

4.点击导出下拉按钮【导出NC】



参数说明

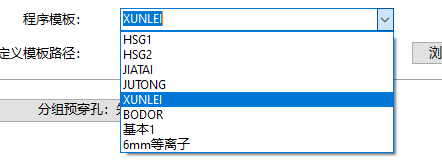

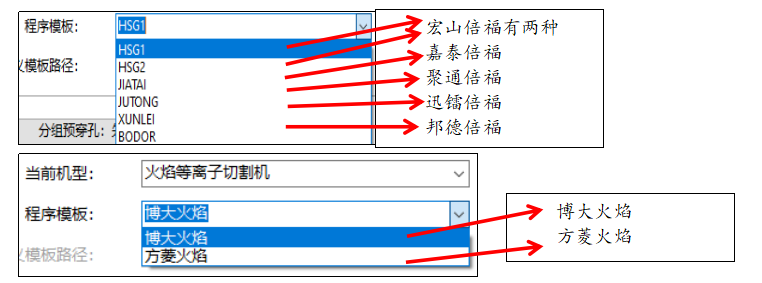

  • 程序模板:目前提供了几种程序模板,可以根据需要选择。





  • 自定义模板路径:默认存放位置在

  • C:\Users\Public\Documents\CypNest\Machine

  • 高级模块:根据实际需要设置穿孔、去膜的切割次序和分组逻辑。



注:

  • 导出NC按钮置灰——检查是否勾选【生成倍福NC程序】

  • NC格式只能导出刀路

  • NC文件格式类型多样,目前暂未支持所有格式的NC文件
