绘制骨架切碎线

功能说明

骨架切碎是指将整版中零件之间的废料切碎,方便取下。当零件之间的排版比较密集的时候便需要使用该功能。



操作步骤

  1. 自动设置骨架线

(1)界面各参数含义以及作用



距零件距离:设置骨架线端点和零件的间距,防止切伤零件

切碎线最短长度:不生成小于该长度的切碎线

优化起点:可以选择从零件起刀,向外侧切;也可以选择从骨架线中间起刀。

板边缺口:切碎线距离板材边缘的长度。



骨架线图层:所生成的骨架线所处的图层,处于最后加工图层则不参与排序。

详情可查看链接:CypNest-支持骨架切碎线参与排序_上海柏楚电子科技股份有限公司



2.手动设置骨架线

  • 区域绘制切碎线

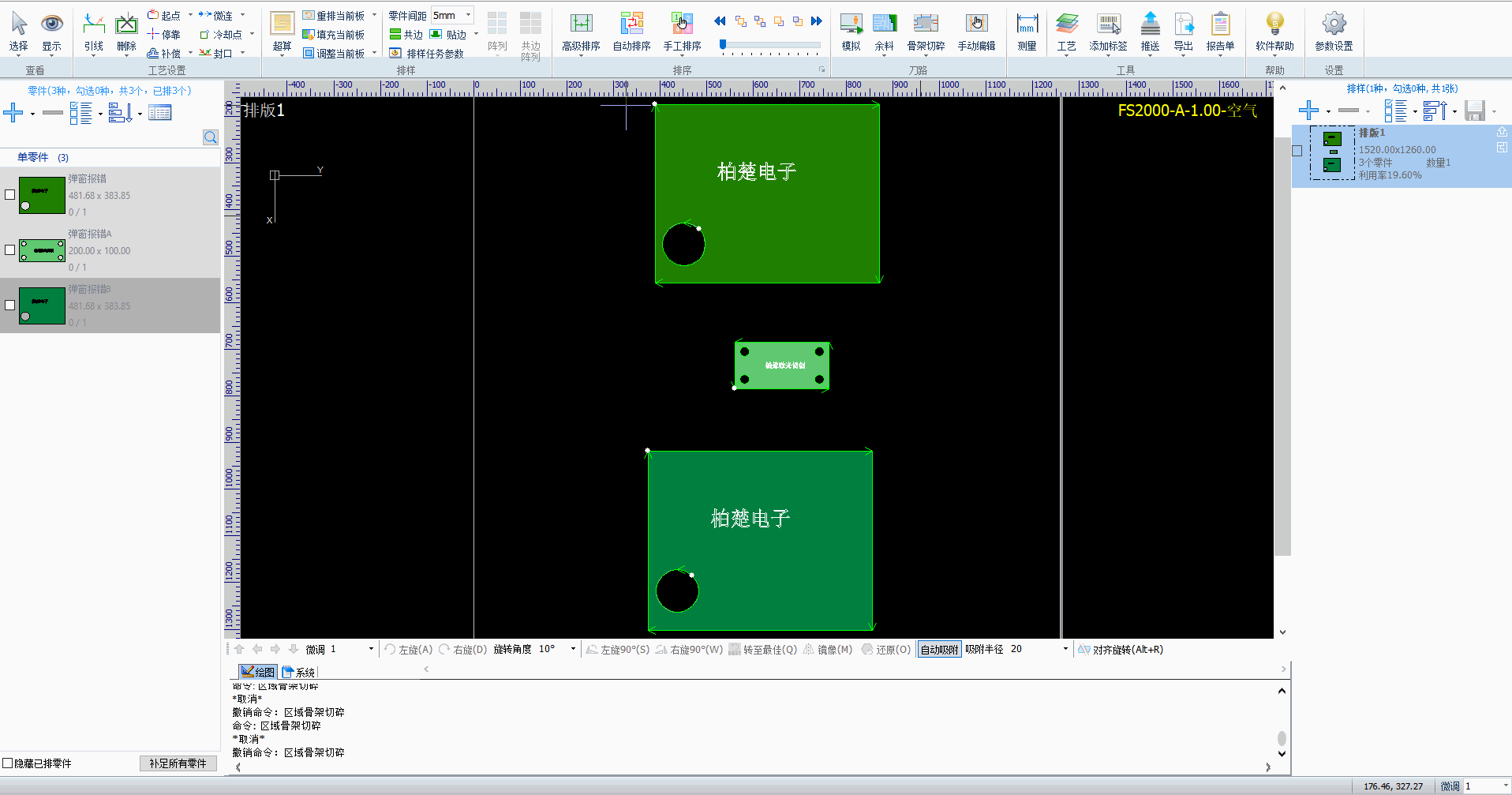

当需要在不同的区域生成参数不同的切碎线时,可以选择区域绘制切碎线。设置完相应参数后,鼠标左击框选一定区域,显示为黄色框,框选结束则可在该区域内生成相应参数的骨架切碎线。



  • 编辑单条/整条切碎线

黄色虚线为生成的骨架切碎线,点击【编辑单条切碎线】,鼠标移动到需要编辑的切碎线位置,如图黄色高亮线即是单条切碎线被选中状态。选中后可以移动(移动鼠标)、删除(按键盘上的Delete键)。【编辑整条切碎线】操作方式同上述。可以按键盘上的shift键,进行编辑单条或者整条切碎线的快速切换





  • 手动绘制切碎线

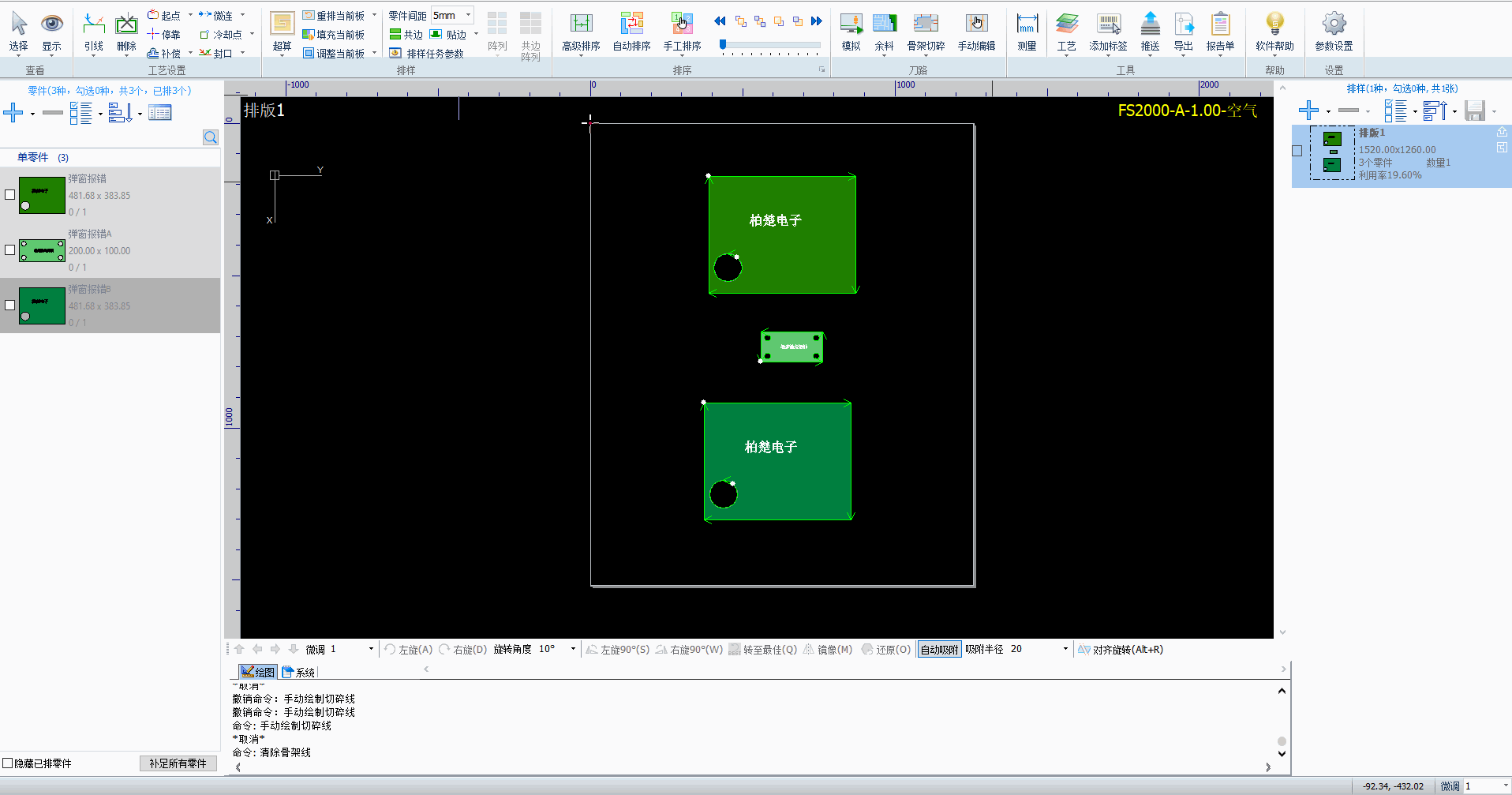

点击【手动绘制切碎线】,按需求填写参数,点击确定,鼠标移动到想要生成切碎线的位置,如图蓝色线即为预览效果,左击即可生成。按键盘上的shift键可以切换切碎线的横纵方向。



  • 骨架连桥

骨架连桥功能主要用于在零件之间或零件与板材边缘之间添加连接结构,以防止零件在切割过程中因应力集中而发生变形,同时提高切割效率和加工质量。CypNest 支持多种骨架连桥类型,并可在循环加工模式下优化连桥设置。详情查看:骨架连桥功能_上海柏楚电子科技股份有限公司



3.清空骨架线
