划线批量微连

功能说明

微连:指为了防止实际切割中零件翘起以及零件掉落所设置的一种工艺,当想批量给规则零件或者共边刀路加微连的时候,通过手动划线的方式给想加微连的位置批量加上微连,是比较方便且快捷的。



操作步骤

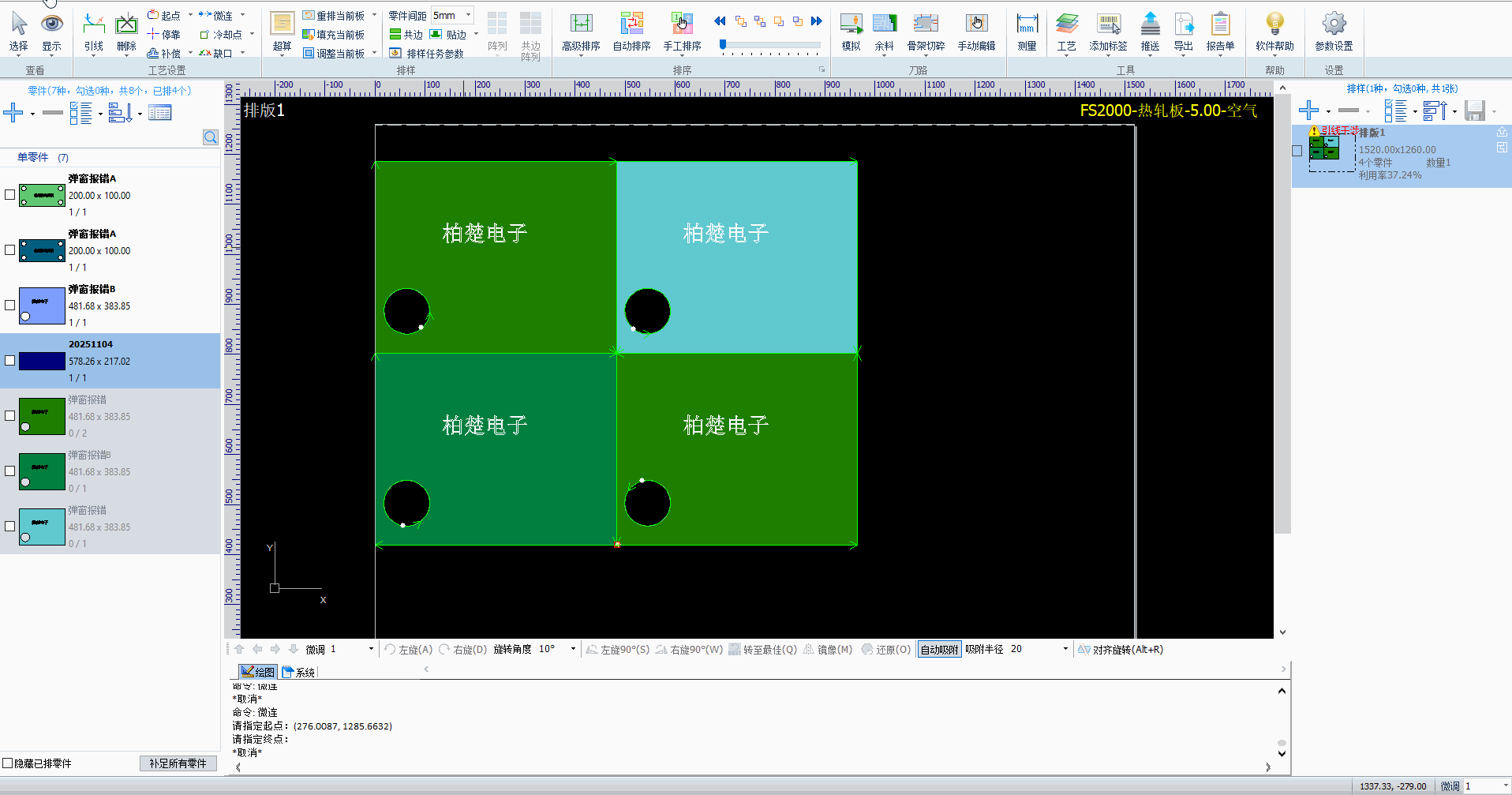

先设置划线批量微连参数,在想要加微连的位置处鼠标右击,然后拖动鼠标绘制直线即可完成划线批量微连。



参数说明



    • 微连大小:指微连的长度,即实际切割中激光器不出光的那段距离。

    • 自动修改微连至起点处:一段轮廓的起点会移至微连处。

    • 引线:可以选择微连处不加引线,即不勾选即可。

    • 微连处添加引线:给微连的地方添加引线。

    • 如果引线参数和图上零件的一样就勾选【参数如图上引线】;如果想单独设置引线参数,就勾选【自定义设置】。

    • 仅作用于外轮廓:划线微连时只给外轮廓加上微连,内轮廓不加。

    • 仅作用于封闭图形:只给封闭的轮廓加微连,即如果有共边组合,不封闭的轮廓是加不上微连的。

    • 仅作用于共边线:只给共边的那条边添加微连,不共边的不会添加。
