CypNest坡口版-支持划线骨架连桥

功能说明

为解决效率低、安全性差的问题,CypNest现支持排样后批量绘制直切边。用户手动拉线后,即可生成骨架连桥。通过边切零件边切骨架的方式,将整体骨架同步分割为若干小块,切割完方便下料,让骨架更安全、更高效。该功能需购买船舶特性包或者搭配船舶加密狗才能使用,点击链接查看购买方式。



操作步骤

1.完成排样后,点击【骨架切碎】→【手动骨架连桥】→【划线骨架连桥(新)】。

2.点击鼠标左键,移动鼠标拉线经过两两相邻的图形,有预览显示。该功能支持在零件与零件(任意零件直切边)、零件内孔、零件与板材边缘、零件与之间生成骨架线。

注:目前暂不支持在刀路添加骨架连桥。

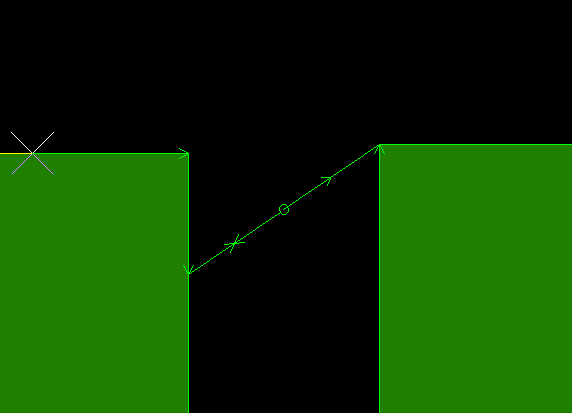

3.再次点击鼠标左键,生成相应骨架线刀路。生成的骨架连桥,会在零件切割时一起切掉,切割头不关光不抬头返回。

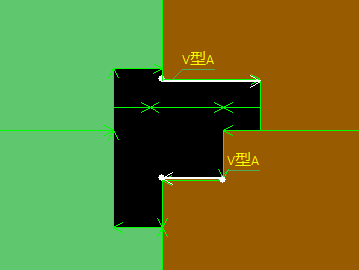

当骨架连桥添加在后切零件的起点处,会生成借边穿孔效果的情况。
