CypNest坡口版-支持自动骨架连桥

功能说明

针对激光割缝窄、骨架过大导致的困难问题,CypNest推出新版功能,支持自动生成新版骨架连桥,采用 “零件与骨架同步切割”刀路,依据零件特征自动生成适配的位置,大幅提升生产效率与骨架回收效率。该功能需购买船舶特性包或者搭配船舶加密狗才能使用,点击链接查看购买方式。

操作步骤

1.在排样界面,点击【骨架切碎】下拉菜单,选择【自动骨架连桥】。


2.弹出【自动骨架连桥】设置界面,设置相关参数控制生成的骨架尺寸。

    • 最大宽度W:切碎后,下料时单片骨架最大宽度,取值范围100-5000 mm。
    • 最大高度H:切碎后,下料时单片骨架最大高度,取值范围100-5000 mm。

    • 应用当前:将设置参数应用到当前图纸。
    • 应用所有:将设置参数应用到图纸区域列表的所有图纸。

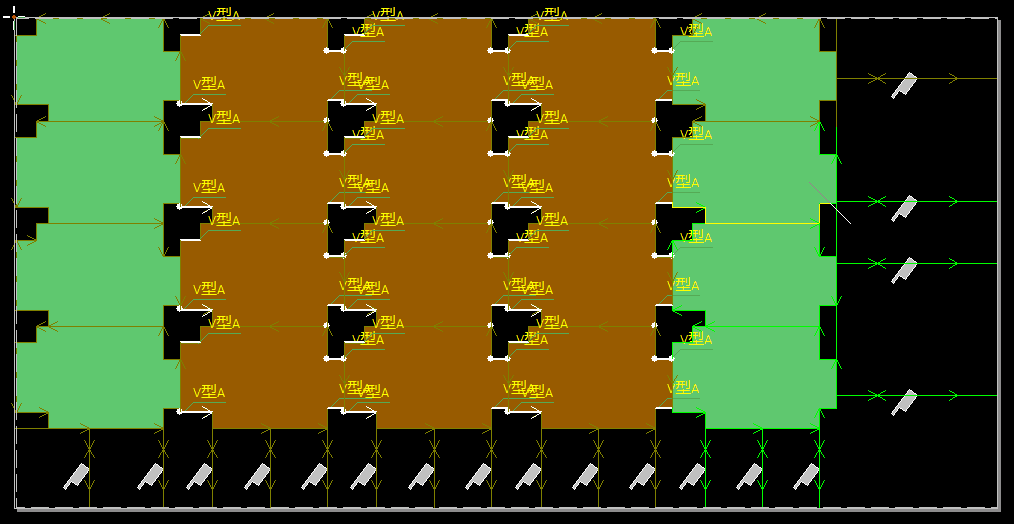

3.系统自动生成新版以及刀路,生成的效果如下。

注:该功能支持贴边零件、零件、零件与之间生成骨架连桥,暂不支持在刀路生成骨架连桥。自动骨架连桥会清除旧版骨架线、旧版骨架连桥。
