“切断线”功能说明

功能说明

在切割软件中,当有一段线有“一把刀”标识时,该段线以“切断线”的形式来加工。



操作方法及注意点

1.套料软件设置切断线属性

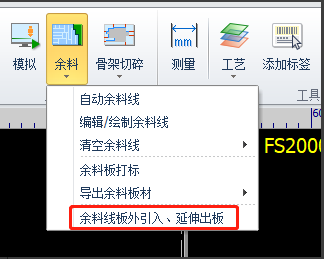

(1)余料线

  •

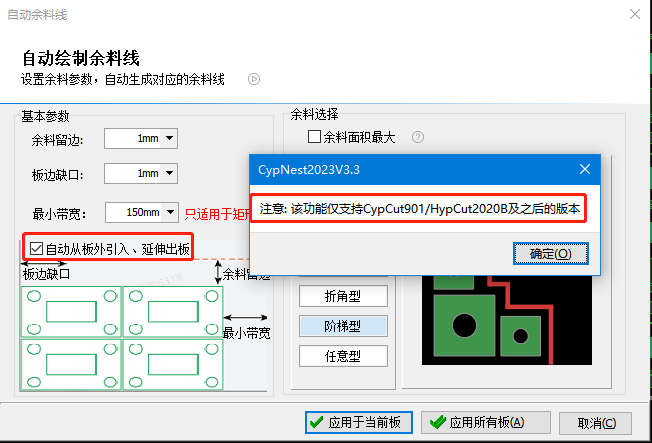

841及之后的版本,手动或者自动需要对应勾选下面选项,才可以导出到切割软件打开,默认用“切断线”形式加工。





(2)骨架线

支持将骨架切碎线设为切断线,切割延伸出板。需要勾选【优化起点】之后才可以设为切断线,勾选【设为切断线】后,因为切断线不支持缺口设置,所以在切碎线参数中板边缺口参数将置灰不生效。

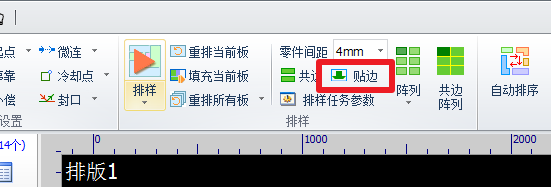

(3)贴边

【贴边】功能是指零件的对应侧边可与板材边缘紧贴排样,此侧边不进行切割,切断线从板材外侧引入。



当零件贴边后,零件起刀点在板边的,导出到切割软件打开,默认用“切断线”形式加工。

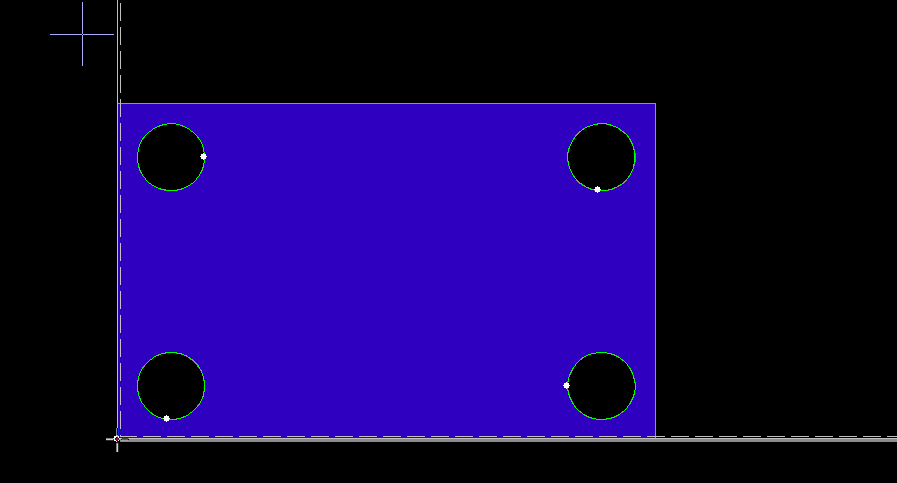

      • 套料软件中

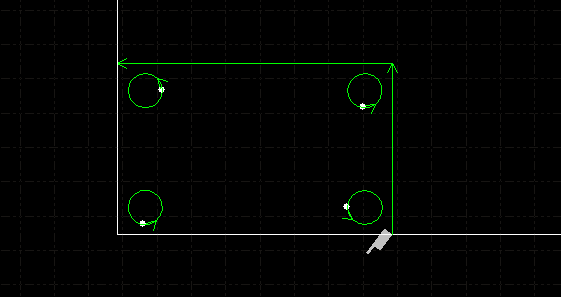

      • 切割软件中

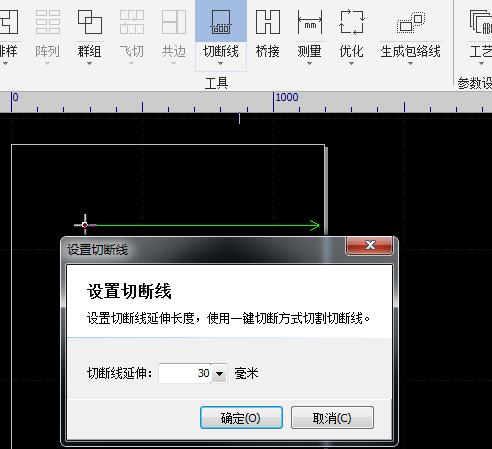

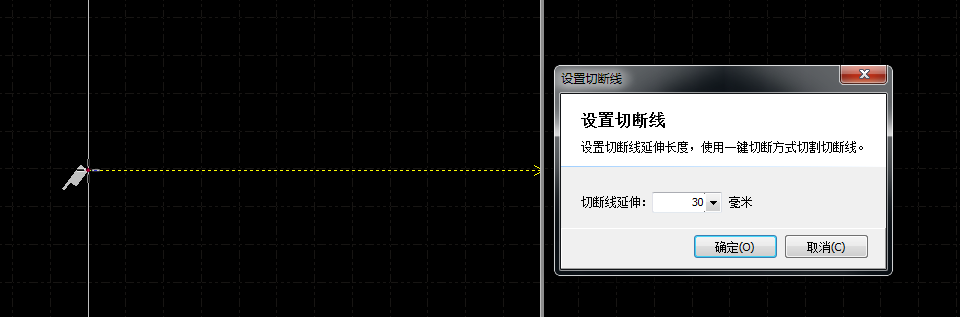

2.在切割软件中设为切断线

需要CypCut791及之后版本。
