桥接

功能说明

当一个工件由多部分构成,但又不希望切割之后散落,就可以通过桥接将他们连接起来(广告字);镂空字由内外两个轮廓组成时,希望能体现字体效果,可以通过桥接连接起来(镂空字)。





操作步骤

  • 可设置桥接的界面:

图纸处理界面:从【从图纸导入零件(推荐)】入口导入图纸,进入图纸处理界面



零件编辑界面:右击左侧栏零件,点击【编辑此零件】进入零件编辑界面。



绘图界面:点击【绘制零件】进入绘图界面/欢迎主界面绘图模块,点击新建进入绘图模块





  • 步骤:

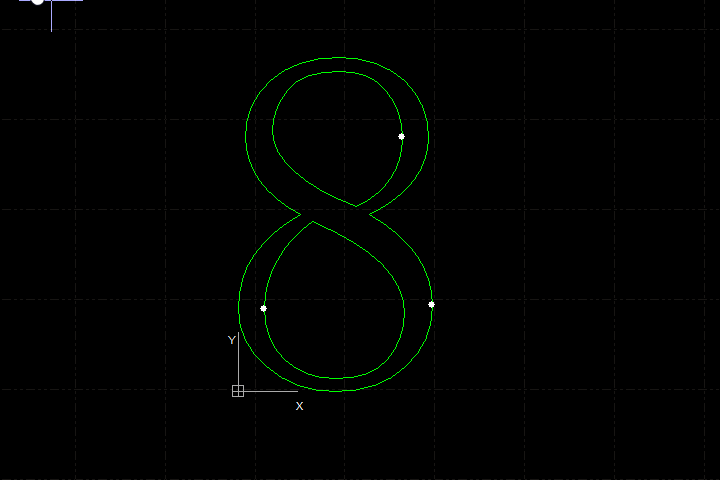

当用户需要切镂空字的时候,就需要使用到桥接功能,桥接可以将有内轮廓的字的内轮廓和外轮廓桥接在一起,这样切割出来的字才是完整的(如下图的数字8,如果不进行桥接的话,内轮廓的曲线切割之后是直接掉落的,这样就看不出是数字8了)。



点击桥接按钮,设置桥接宽度。

桥接宽度:即连接内外轮廓的宽度值。
