CypNes坡口版2025V3版本功能介绍

一、支持导入CAD图纸时批量设置坡口

批量导入多种零件到图纸处理界面时,可以在图纸处理界面中给零件批量设置坡口。

视频教程:CypNest坡口版-图纸处理界面

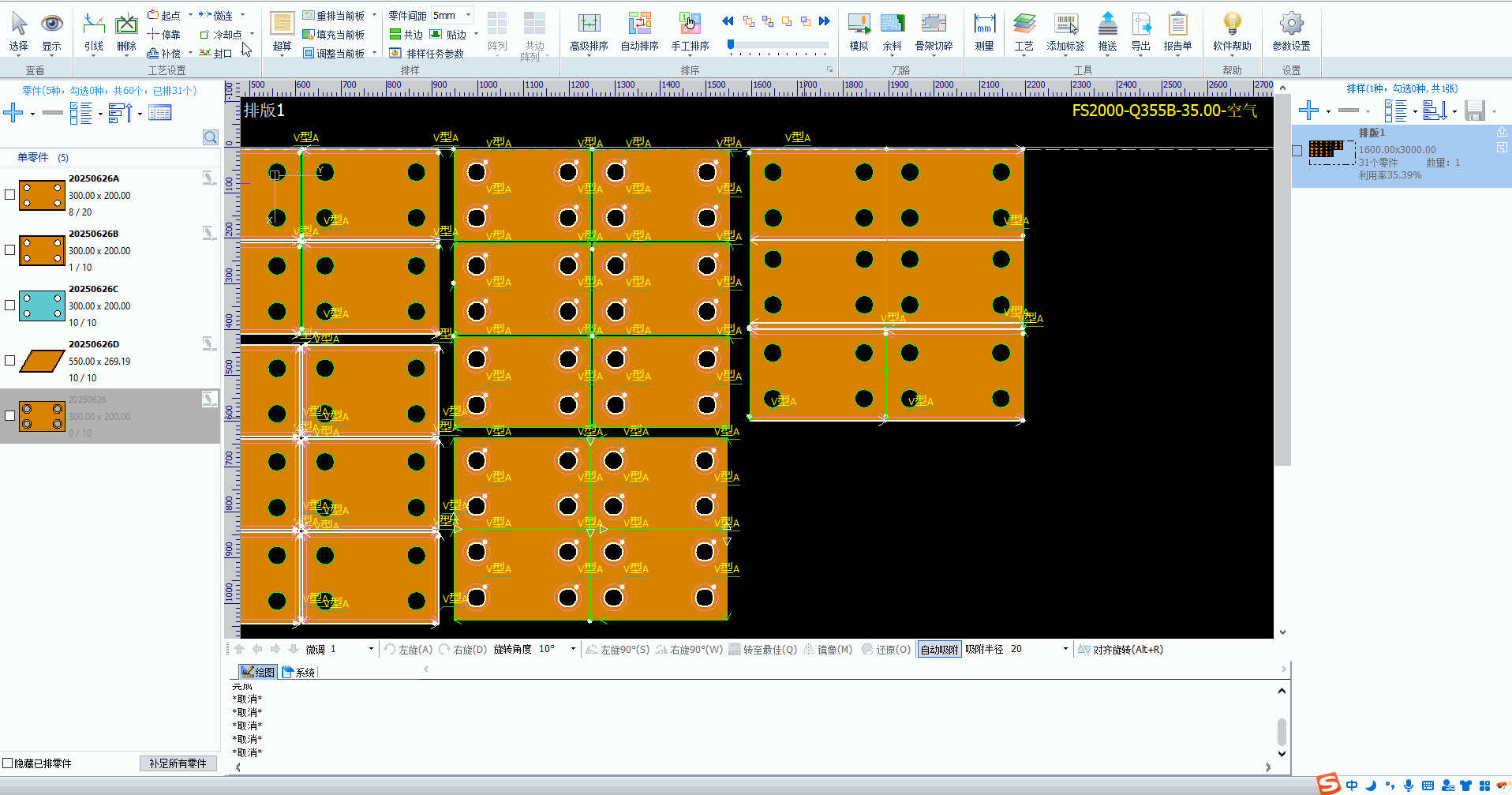

二、支持多种坡口共边形式

    1. 矩形坡口零件,相同长度相同角度的V坡支持手动共边。
    2. 矩形坡口零件,直切边可以与其他不同种零件的直切边手动共边。(可不等长)
    3. 只有内孔坡口的零件,外轮廓支持自动、手动排样共边。
    4. 同种平行四边形坡口零件,支持手动生成坡口共边阵列,也支持自动排样生成共边阵列。

视频教程:CypNest坡口版-坡口共边排样CypNest坡口版-支持矩形零件V坡手动共边



三、多材质入口支持导入并识别gen和nc1格式的零件



四、支持进入共边刀路编辑界面手动编辑坡口零件/共边组的刀路

视频教程:CypNest坡口版-坡口零件排序



五、自动排序-零件内排序支持“坡口排序”

视频教程:CypNest坡口版-坡口零件排序



六、支持三维预览查看三维效果图

支持在图纸处理界面,零件编辑界面,绘制零件界面和排样主界面对直切零件、坡口零件以及排版进行三维效果展示。
