阵列功能
  • 软件下载
  • 说明书
  • 帮助文档
  • 柏楚云排样
阵列功能

功能说明

如果您的零件是单一并且规则零件可以通过阵列的方式快速阵列排样。有两种阵列方式:交互式阵列、参数式阵列。



操作步骤

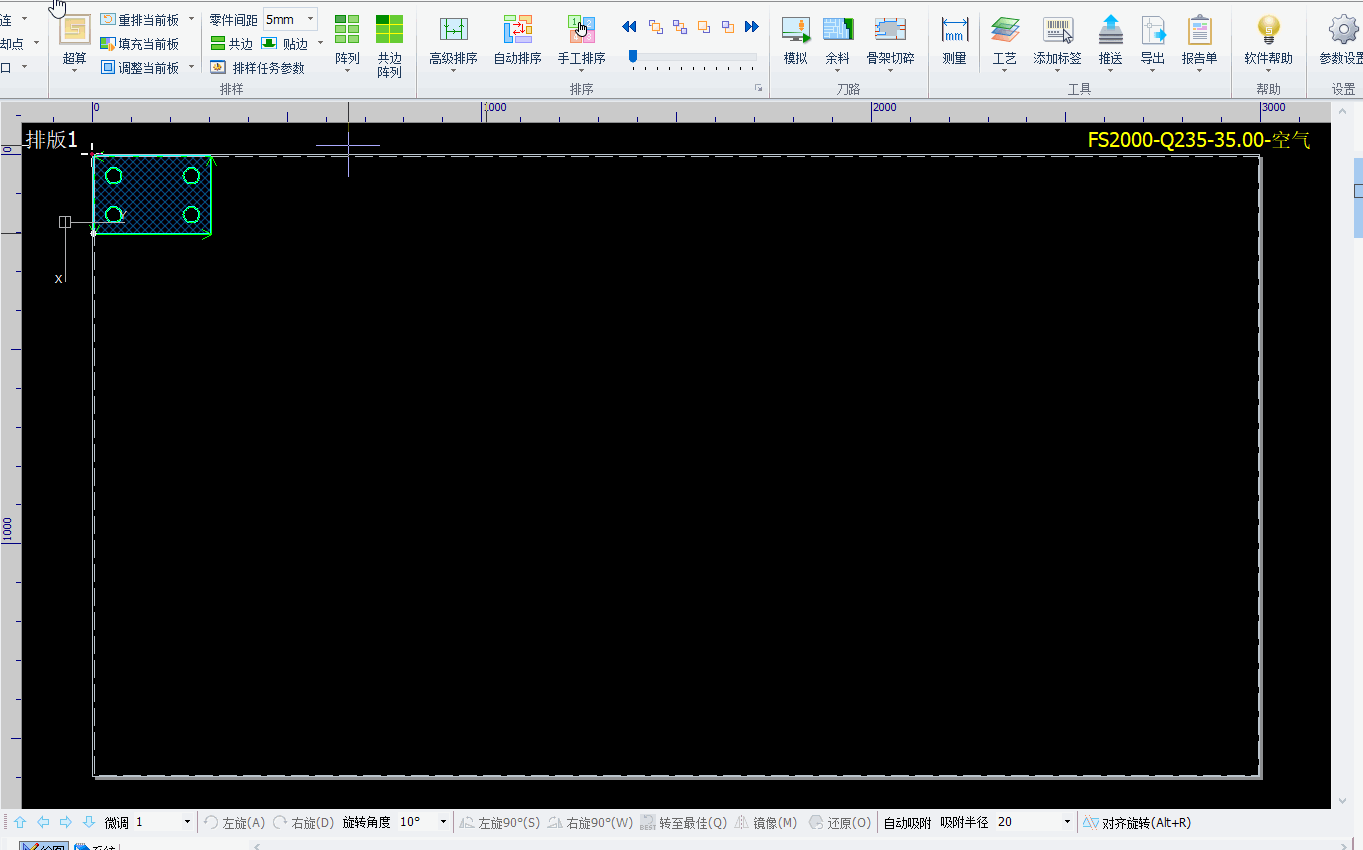

1.手动排入一个零件

2.按键盘的【esc】键取消手动排样状态

3.此时确保零件处于选中状态,点击【阵列】



4.选择阵列方式【交互式阵列】还是【参数式阵列】



  • 交互式阵列



间距:零件按照此间距阵列排样

调整步长:在交互式阵列过程中,可以随时调整阵列的零件间距,按键盘上、下、左、右键即可按照调整步长的间距实时调整间距。

点击阵列下拉菜单【阵列参数】可以设置交互式阵列是否允许超出计划的零件数量。如果超出,那么超出的零件会以红色显示



  • 参数式阵列



间距:零件按照此间距阵列排样

阵列数量:设置行列的数值(如果行列数超过零件数量会提示零件个数不足)



阵列方向:可以选择朝哪个方向阵列
