TubesT - H钢翼板刀路优化

一、功能简介

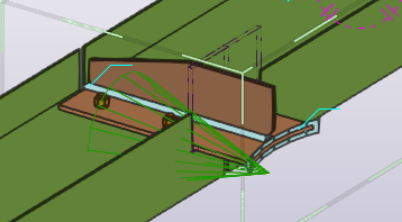

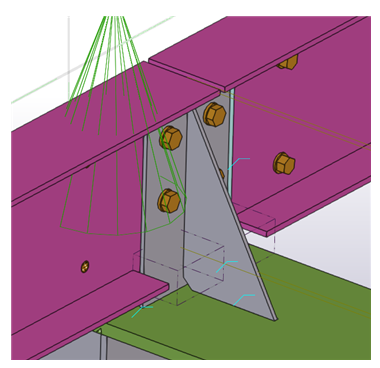

Tekla中有如图所示的连接节点,工字钢翼板的开口非常贴近腹板:

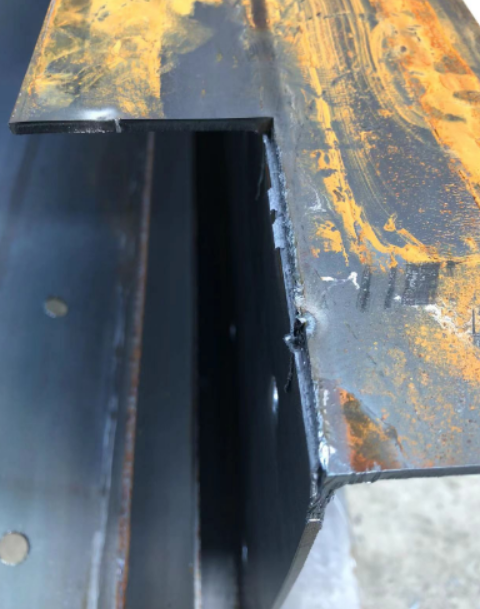

加工时,由于管材不标准,这类零件可能会出现以下情况:

① 激光光束很容易打到腹板,造成翼板处切不透、断不了;

② 激光光束没打到腹板,但熔渣附着在腹板上堵塞割缝,导致无法切透零件。



为了避免发生以上情况,TubesT 推出【H钢翼板刀路优化】功能,支持对H钢翼板上贴近腹板的刀路做批量优化。

即优化H钢翼板上贴近腹板的刀路,让刀路向两侧偏移,或者斜着进行切割,使其不要切坏腹板刀路。





二、使用方法



1. 权限相关



(1) 版本限制:TubesT 7.1.47 及以上版本。

(2) 权限限制:此功能为钢构版专属功能。

若不是钢构版、或者没有显示特性包、或者权限正常但仍没有功能,则检查是否《领取和开启钢构权限》

注:TubesT-H(即型钢版) 钢构权限默认开启,无需检查和领取。



2. 功能位置及作用

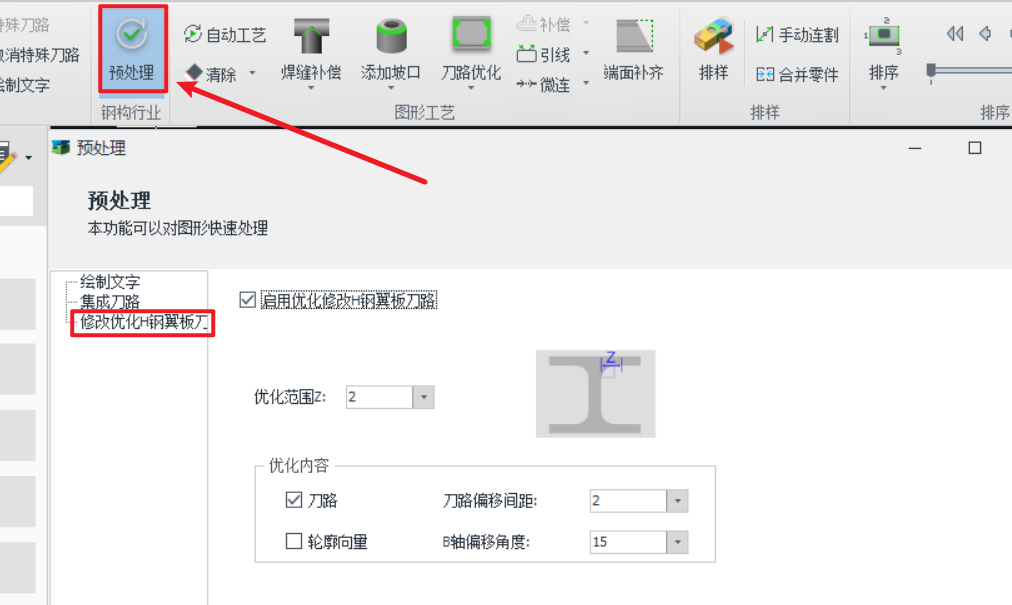

(1) 【预处理】功能中



零件导入前,在预处理中勾选“启用优化修改H钢翼板刀路”,可以对之后导入的所有零件自动处理刀路

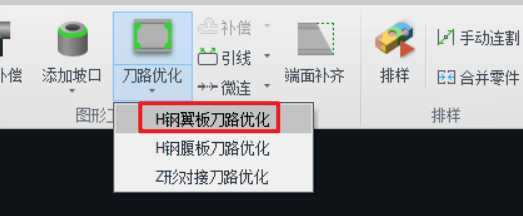

(2) 刀路优化下拉菜单中



刀路优化下拉菜单,点击【H钢翼板刀路优化】,可以对已经导入的零件进行批量处理,生效范围自行选择。

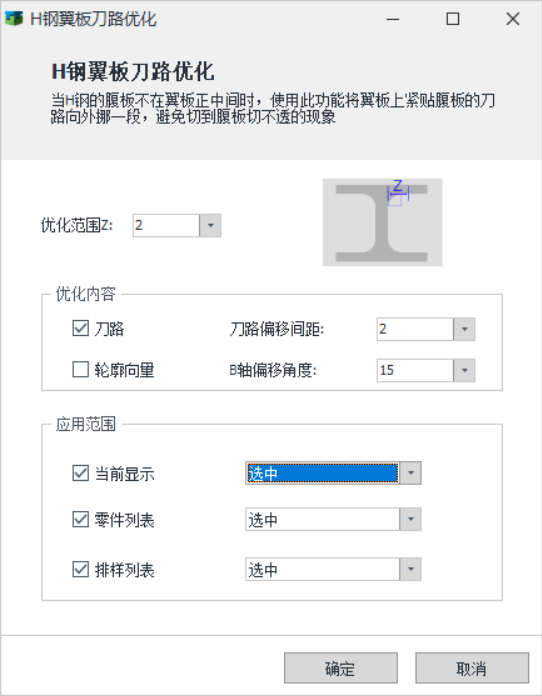

3. 参数释义





(1) 优化范围

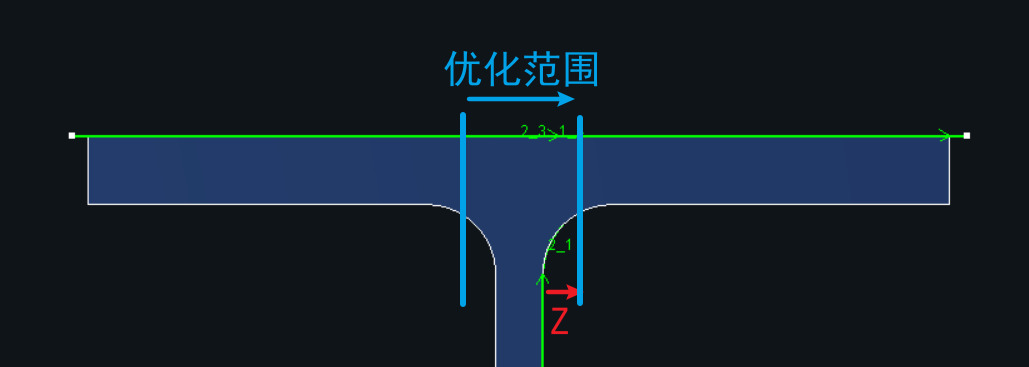

在腹板两侧 Xmm 内的刀路认为是贴近腹板刀路,需要被优化。



(2) 优化内容



共有两种优化方式:偏移刀路和调整轮廓向量,两种方式可以同时使用

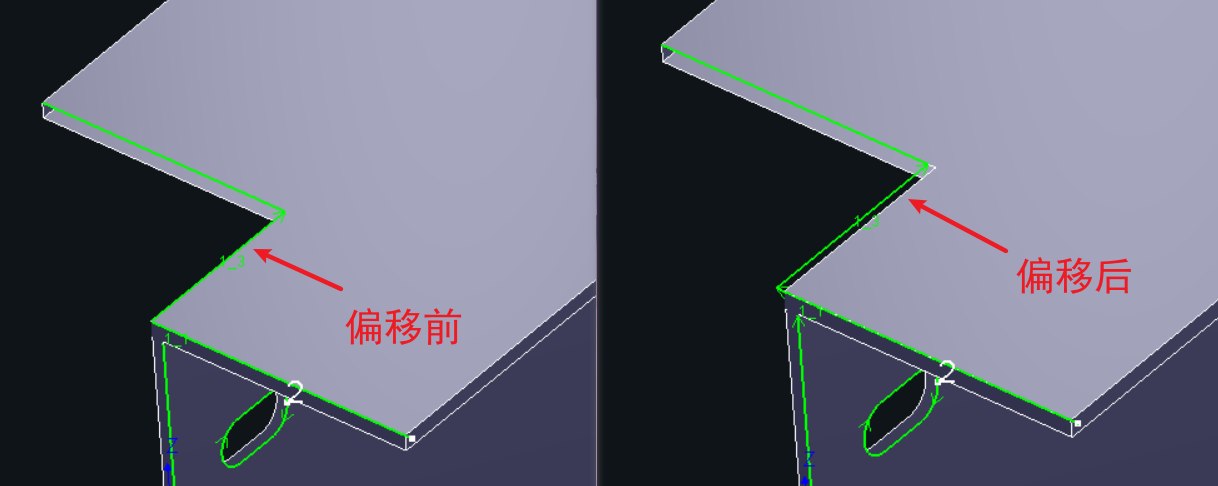

① 偏移刀路:将刀路向外挪。刀路偏移间距=刀路向外挪动的距离。

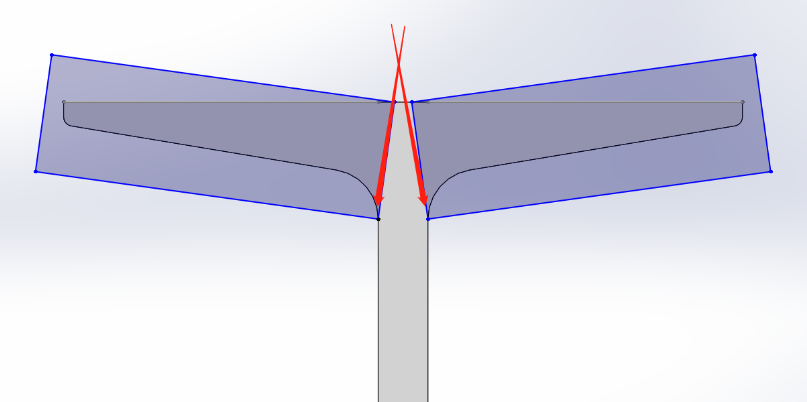

② 轮廓向量:将管材倾斜加工。B轴偏移角度=卡盘的旋转角度。



(3) 应用范围



软件内提供了多样的应用范围:

① 对界面上当前显示的“选中图形”或者“所有图形”应用;

② 对零件列表的“选中零件”或“所有零件”应用;

③ 对排样列表的“选中排样结果”或“所有排样结果”应用。

注:若不清楚当前显示、零件列表和排样结果指的是什么,可看教程《如何选择应用范围?
