一、简介

CypWizard是用于Tekla与TubesT对接的插件，目前支持19.0版、21.0版、21.1版、2020版、2022版、2023版和2024版的 Tekla。

Tekla中的零件可以通过该插件将零件分类，转化为t2t（优先）、x2t（次级）、ifc（最后）格式后，导入到TubesT软件中。

二、安装教程

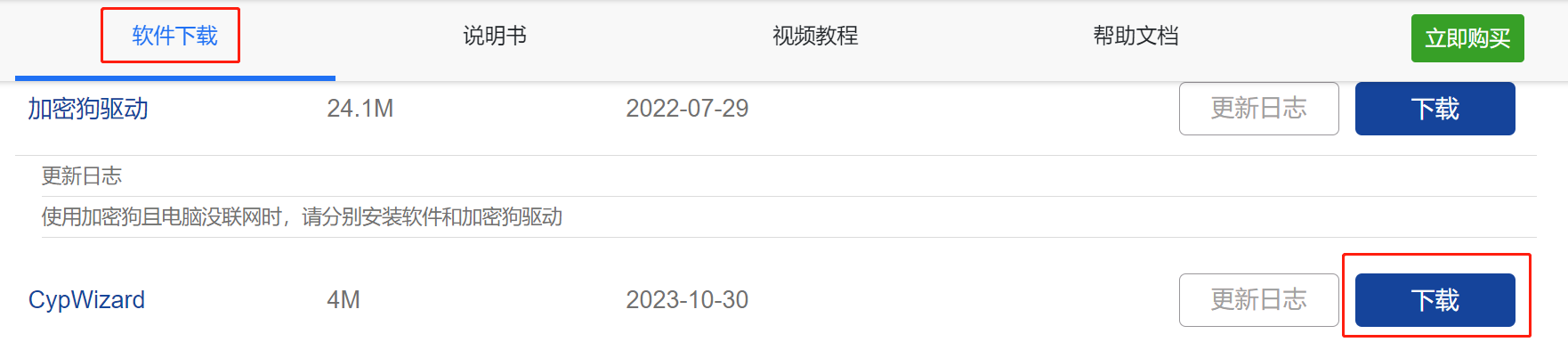

1、从官网TubesT的软件下载页面中，可以免费下载CypWizard安装包；

• • 点击此处也可以下载→CypWizard安装包。

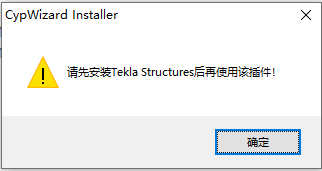

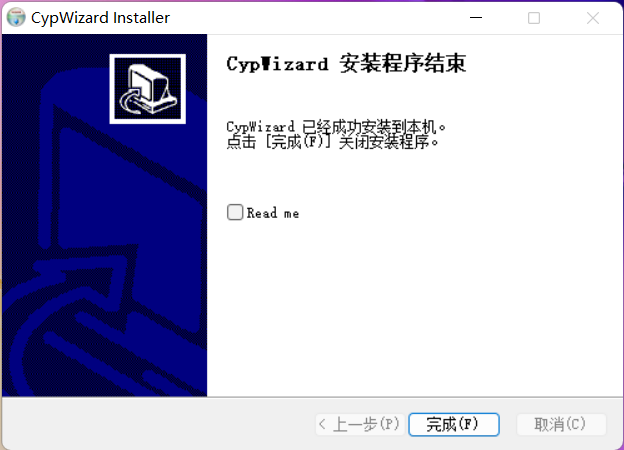

2、双击运行CypWizard安装包，跟随指引完成后续步骤；

3、打开Tekla，注意配置为“钢结构深化”；点击【确认】即可进入软件。

三、导出教程

1、进入Tekla软件，打开CypWizard插件

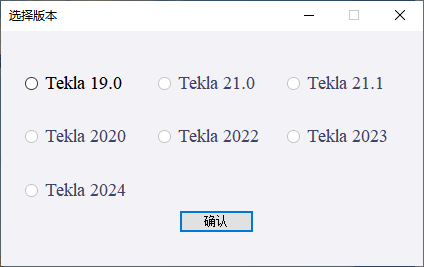

• • 方法一（推荐使用）：双击执行桌面上的CypWizard插件，选择与Tekla软件一致的选项，点击【确认】。

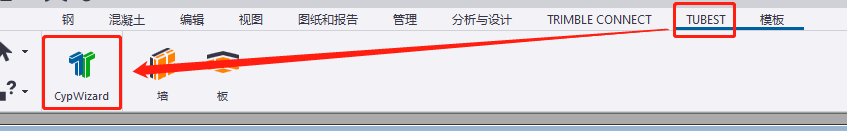

• • 方法二：内置插件的，直接在Tekla上方打开。*内置快捷打开方式的教程请查看：《TubesT-：Tekla内置CypWizad插件打开方式教程》。

2、选择需要保存的零件

• • 打开CypWizard插件后，有两种导出对象：

• • • 方法一：使用表格导出零件。点击<编辑表格>出现弹窗，根据需要添加零件；

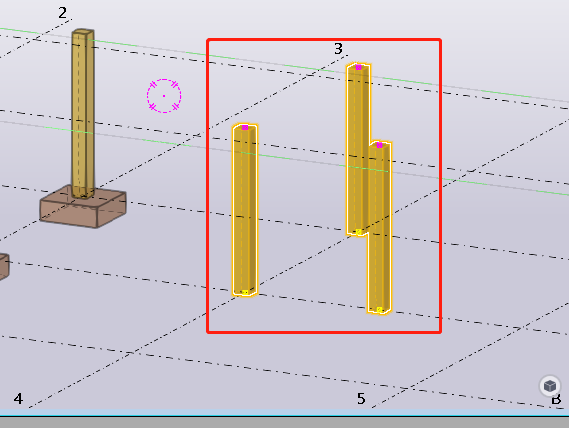

• • • 方法二：导出Tekla内选中零件。在Tekla的主界面上，使用左键框选需要保存的零件。

3、设置导出选项

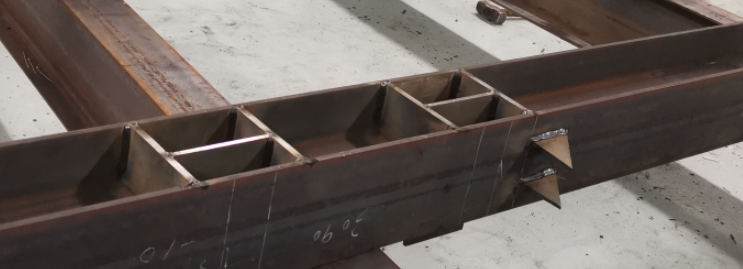

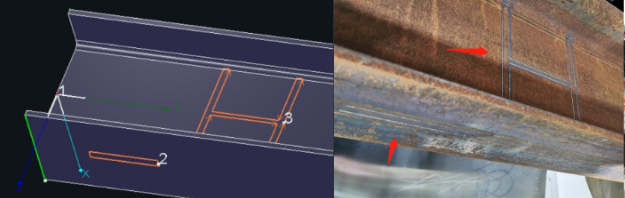

• • 打标焊接位置：勾选后可识别模型中存在焊接关系的t2t格式文件。
    • 1.47及以后版本可生成双面打标轨迹。
    • 构件内有折梁零件时，不支持生成打标刀路。

• • 文件按截面分类：勾选后不同的截面会自动放在不同的文件夹中。

4、在TubesT软件中进行导入

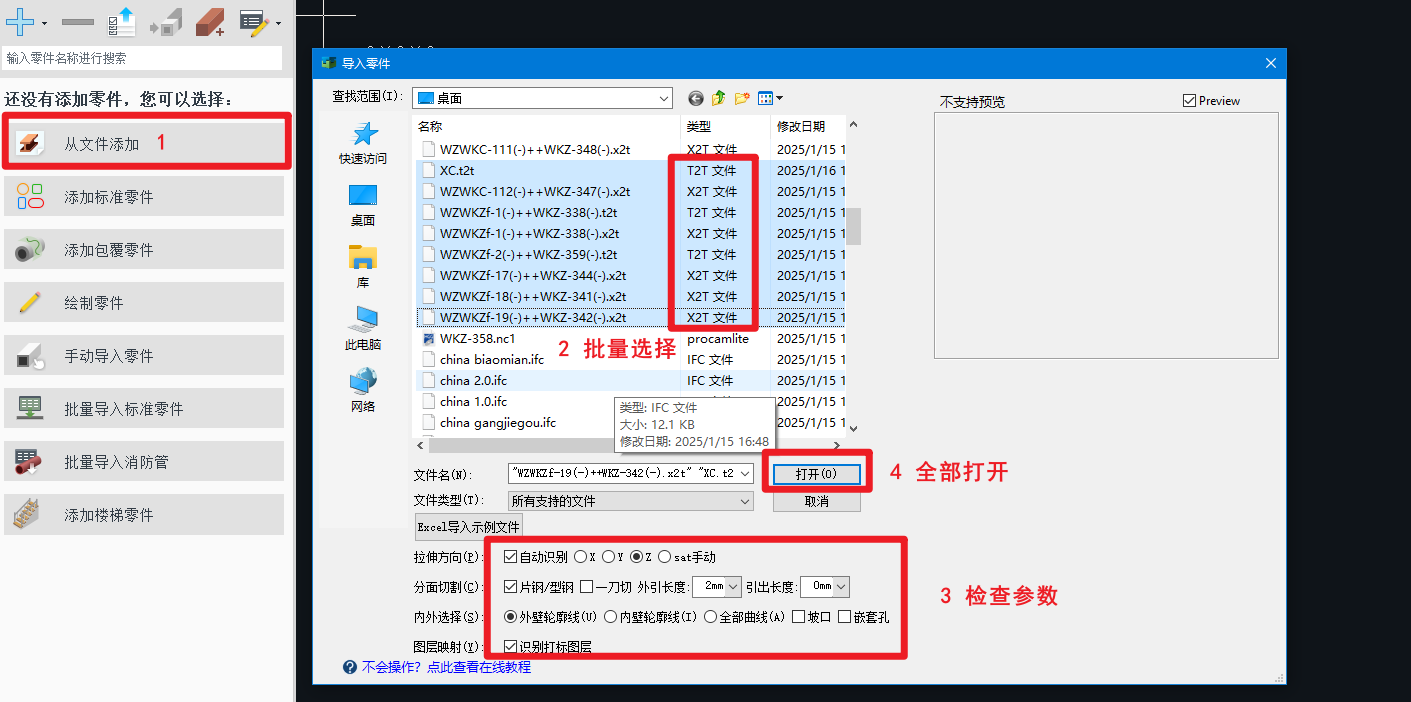

• • 打开TubesT，点击<从文件添加>，可以将一个文件夹内的零件批量导入。

• • 若想一次性将不同文件夹的文件批量导入，可以参考《通过excel表格批量导入零件》。

• • 各个参数的详细讲解，请阅读《从文件添加》。
•

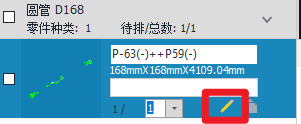

  • 导入后的零件，t2t格式可以点击零件列表中的小铅笔图标进行二次编辑修改。x2t、ifc格式暂时不支持编辑。

• • 如果这几种格式导出的零件都不是您想要的效果，LCH截面还支持导出nc1格式（可编辑），操作步骤可以参考《Tekla里如何导出nc1格式零件》。

四、导出演示视频

五、常见问题

1、为什么会导出x2t和ifc，和t2t有什么区别？

t2t：导出优先级最高，在TubeDraw内可编辑，支持的Tekla建模手法较少，可附带数量。

x2t：第二导出优先级，不可在TubeDraw内编辑，支持Tekla建模手法较多，可附带数量。

ifc：当零件的建模特征无法导出t2t和x2t时，会导出为ifc，不可在TubeDraw内编辑，不可附带数量。（ifc为Tekla软件自带导出文件，受到Tekla版本影响）

不支持导出：主管零件或支管为弯管、折梁的零件，均不支持。

2、为什么下载了新版本的Tekla，插件不可以使用？

首先需要确认是否版本不支持：确认Tekla的版本是插件允许对接支持的。

新插件是否安装成功：下载了新Tekla插件后，需要重新安装CypWizard插件，保证新版本的对应的新插件exe被安装上。

需要在打开Tekla应用程序之后再打开插件，否则无法唤起插件。

3、插件导出零件的时候，为什么会出现“出现一个或多个错误”？

①请检查是否重启了模型，但CypWizard插件没有重启 —— 重启CypWizard插件即可。

②导出的路径是否在文档管理器中嵌套过深？—— 修改导出路径；或更新至CypWizard-V1.5版本。

4、导入零件提示：丢失"焊接准备件“特征 是什么意思？

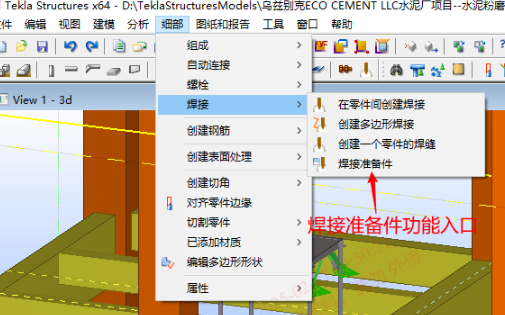

焊接准备件是Tekla中一种“切割”的画法：

• • Tekla21.0及以下版本不允许导出这个特征（所有插件都一样）。

①如果用了这个特征绘制，要注意检查，零件可能会丢失这个切割特征。

②如果零件数量很多，建议直接使用高版本tekla（21.1及其以上）导出零件。

•
  • 只要是用低版本绘制的模型，不管用没用该方式建模，从1.61开始都会提示：

①用CypWizard导出零件时：丢失"焊接准备件“特征，请升级Tekla版本

②导出Excel文件时表头上会提示，丢失"焊接准备件“特征，请升级Tekla版本

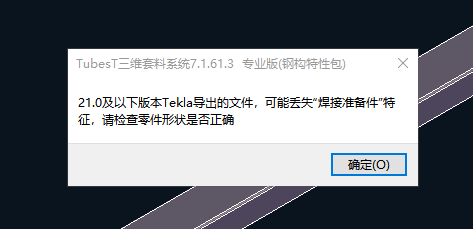

③t2t文件导入到套料软件时：可能丢失焊接准备件特征，请检查零件形状是否正确
