TubesT-零件区分厚度

一、功能简介



对于封闭截面,管径相同、厚度不同的零件,软件会默认放到同一个截面组下,即排样时候排到同一根管材上。

如果需要将管径相同、厚度不同的零件区分开,排布到不同的管材上,可以使用【零件区分厚度】功能。



二、使用方法



1.权限相关

      • 7.1.29版本开始,支持方管、圆管、矩形管等封闭管型的零件区分厚度。
      • 2025v3版本开始,支持对角钢、槽钢、C型钢区分厚度。





2.注意事项



需要在导入零件前设置好,再将零件导入,才能生效!!!

H钢、T钢、扁钢,不需要开启区分厚度,只要截面参数不同,软件会自动放入不同的管材。





3.操作步骤

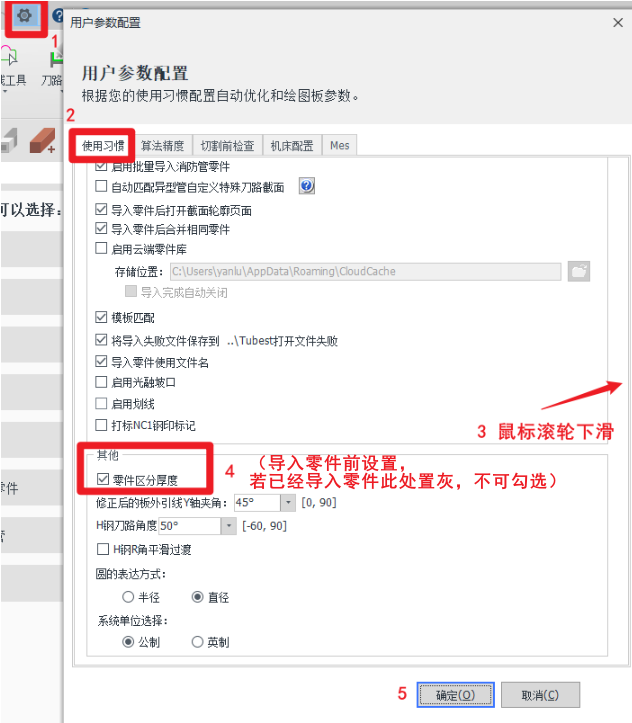

① 在【用户参数配置】中,勾选【零件区分厚度】。



② 勾选【零件区分厚度】后,导入的零件就会带有厚度属性,同尺径不同厚度的零件会放到不同的截面组下。

举例:未区分厚度时,不同厚度的角钢、槽钢会分在同一截面下。勾选【零件区分厚度】后,零件名称处显示厚度信息,不同厚度的角钢、槽钢分到不同截面。



4、其他

启用【零件区分厚度】的前提下,鼠标悬停在零件栏里的截面处,将出现 hint 展示详细参数。





三、常见问题



1、为什么【零件区分厚度】置灰了,无法勾选?



因为需要在导入零件前,就设置好【零件区分厚度】。若导入过零件,此功能就会置灰。

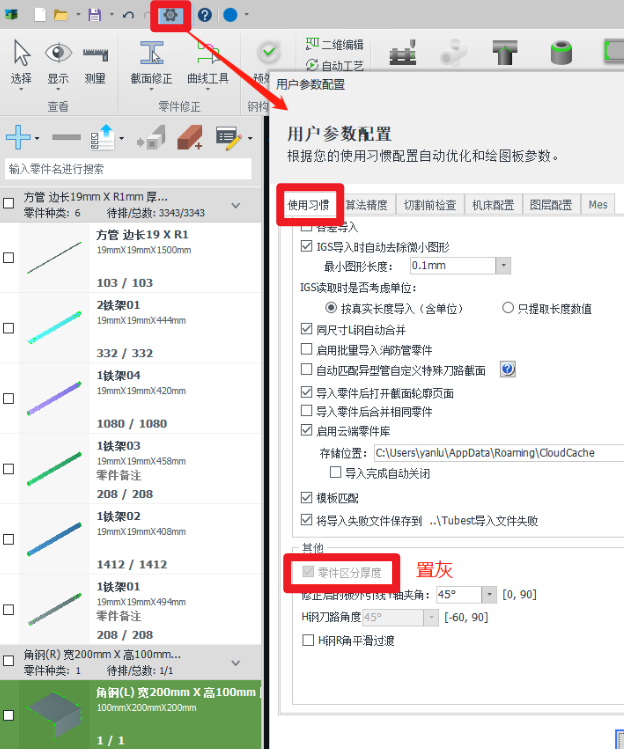

下图为新版本已经导入零件(左侧零件列表有零件)时,该选项置灰的样子

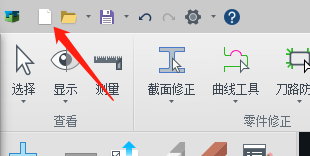

如果导入零件后想再设置,需要点击【新建】(见下图箭头位置)才能设置零件区分厚度,设置后再导入零件即可。
