TubesT-连割

功能简介

对于切断线必须加引线的加工任务,如果两个零件共用一个穿孔点,则可以减少穿孔对切割头镜片的损耗、提高加工效率。



使用方法

可以通过手动或自动方式生成连割线。



1、手动生成:

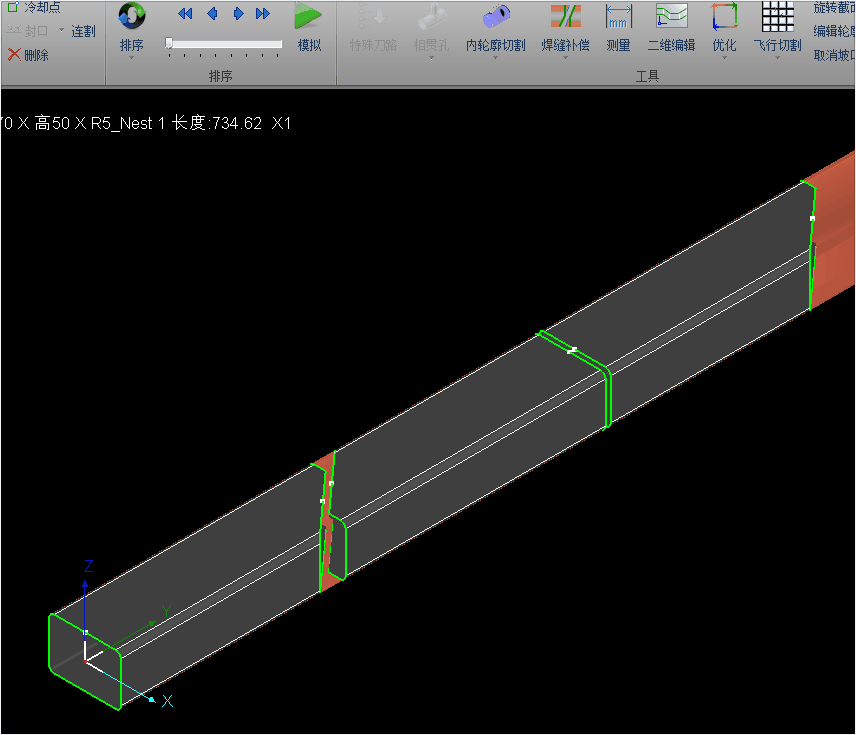

点击<连割>,在排样结果上,两个零件之间拉一条线,会自动在当前位置生成连割线(之后按ESC键或鼠标右键退出功能)。



2、自动生成:

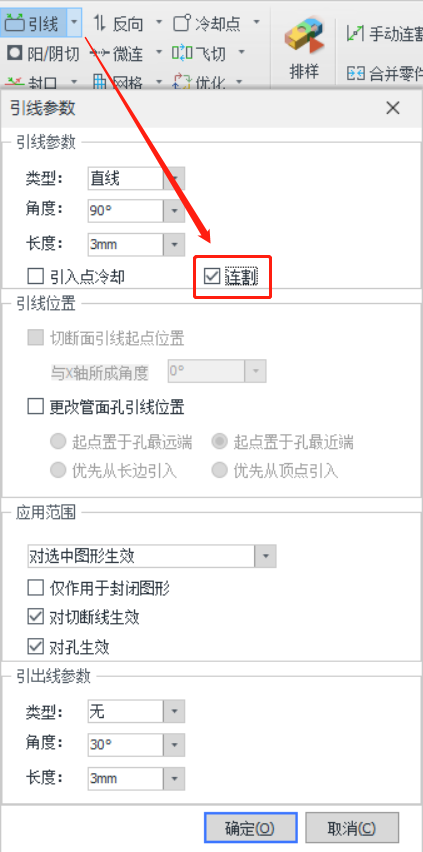

添加引线时,<连割>项默认勾选,会在未共边的切断线之间生成连割线。

引线的长度等参数按正常情况设置即可。



3、取消连割线:

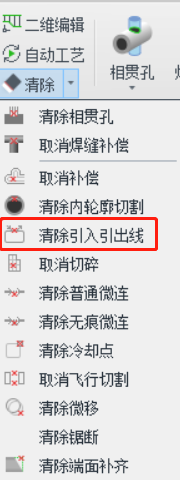

选中连割线连接的切断线,在<清除>的下拉菜单里点<清除引入引出线>即可。
