一、简介

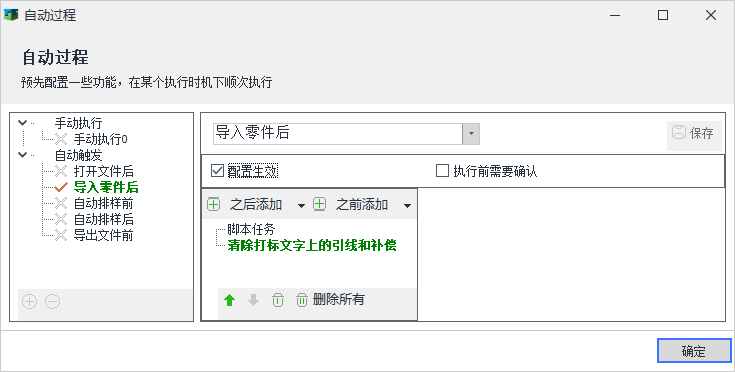

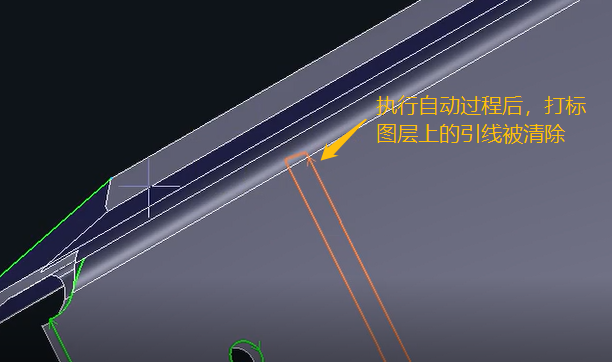

自动过程，可以实现在一定时机软件自动执行某项命令。例如，配置下图的自动过程后，就能实现导入零件时，自动执行清除打标图层上的所有引线和补偿。
*使用该功能需要先领取钢构权限，然后在<用户参数配置>里<机床配置>，勾选“启用钢构”。
**如果是TubesT-H（即型钢版），则默认开启，无需勾选。
二、操作说明

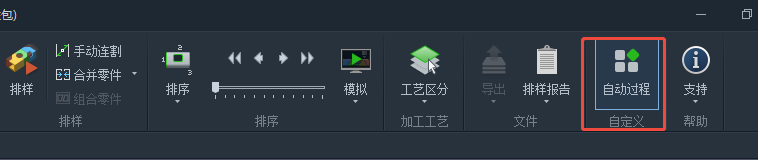

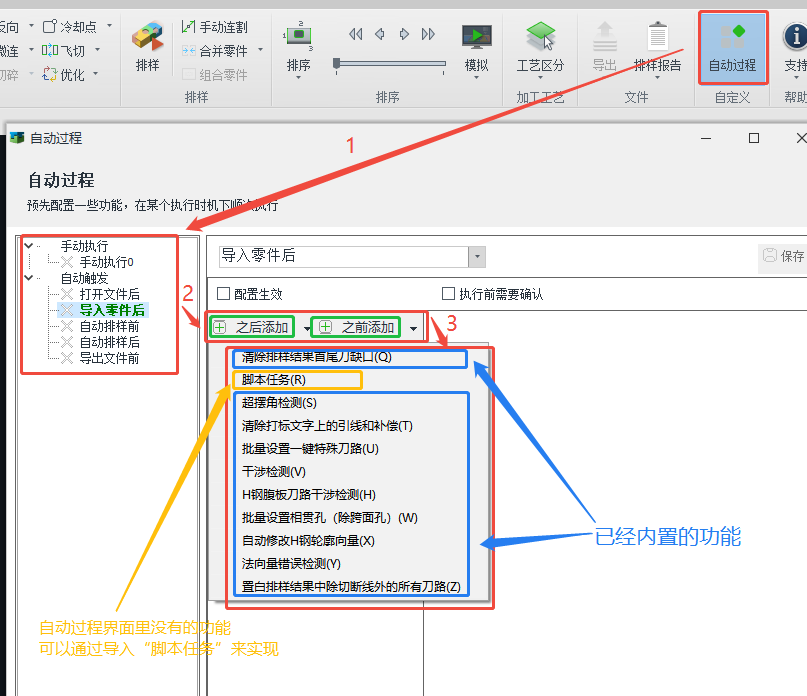

1、功能位置
2、操作步骤

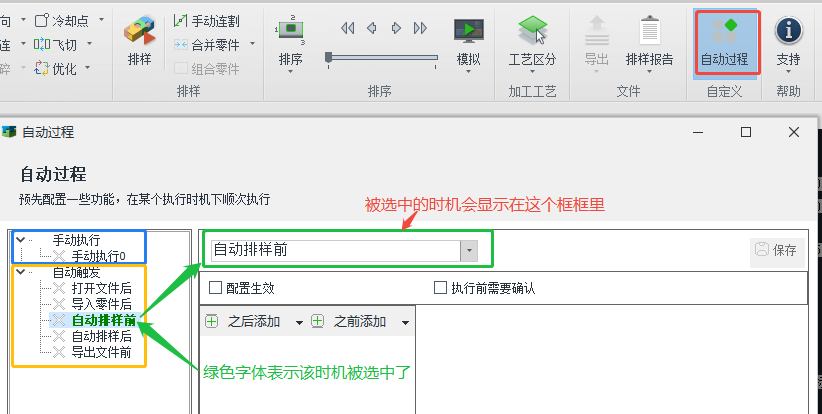

(1) 选择触发时机。点击【自动过程】功能，触发时机可设置为<手动执行>，或<自动触发>中的某一时机。
注：选中的时机会显示在右侧的框框里。

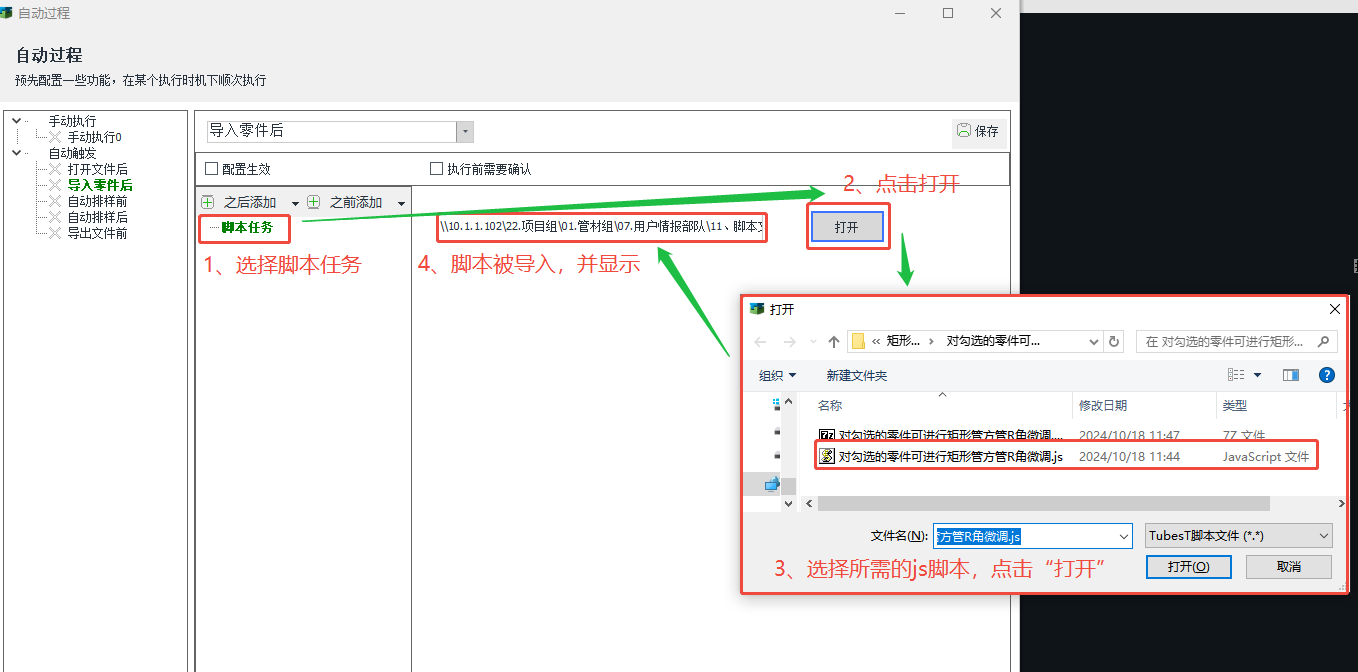

(2) 添加所需执行的功能。可以直接选择已经内置的功能，或者导入所需的脚本任务。
注：导入的脚本任务是由我司工作工作提供的脚本，后缀为.js。脚本任务的配置过程详情见《如何配置自动过程脚本任务》。

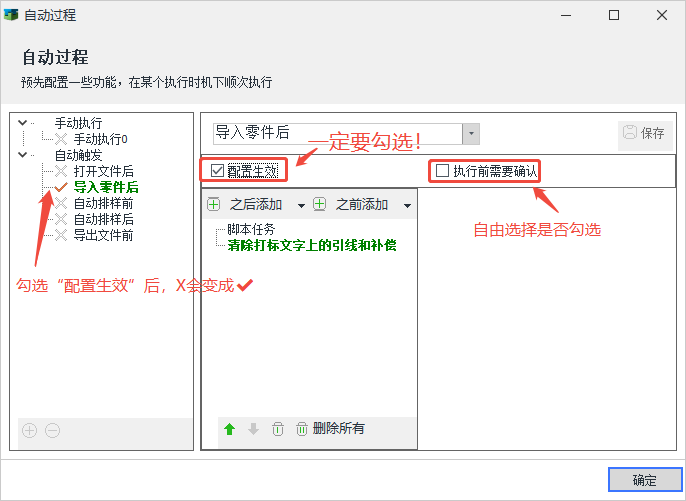

(3) 勾选<配置生效>，点击保存，点击<确定>。
其他说明：
① 当配置好一套自动过程，不需要生效又不想删除时，可以取消勾选“配置生效”。
② 如果希望自动执行前进行人工确认，可以勾选“执行前需要确认”。
③ 自动过程执行后，不可撤销！
3、视频演示
内置功能配置视频演示，此视频演示中配置的功能为“清除打标文字上的引线和补偿”。
三、参数介绍
1、触发时机
| 手动执行 | 自动触发 |
|
点击了“手动执行”后，即可在任意时机执行脚本
|
自动触发，即无需手动点击。 在使用软件过程中，操作步骤到达触发时机时， 会自动执行脚本 |
|
手动执行
|
目前支持的自动触发时机有五个： “打开文件后”、“导入零件后”、“自动排样前”、 “自动排样后”、“导出文件前”
|
2、内置功能
软件内有很多已经内置的功能，不同的功能作用和生效范围不一致。
① 若生效范围为“全部排样结果”，配置的生效时机应为“手动执行”、“自动排样后”、“导出文件前”。因为此功能需要零件排样后，自动过程才能正常执行。
② 若生效范围为“零件列表”，配置的生效时机应为“手动执行”、“导入零件后”、“自动排样前”。因为此功能是对零件列表生效，此自动过程执行后，只改变零件列表，不改变排样结果。
| 名称 | 作用 | 生效范围 |
|
前后切断线添加微移 （TubesT 2025v2.7 新功能） |
给零件的前切断线添加5mm的Y向微移，给切断线添加-5mm的Y向微移 |
零件列表 |
|

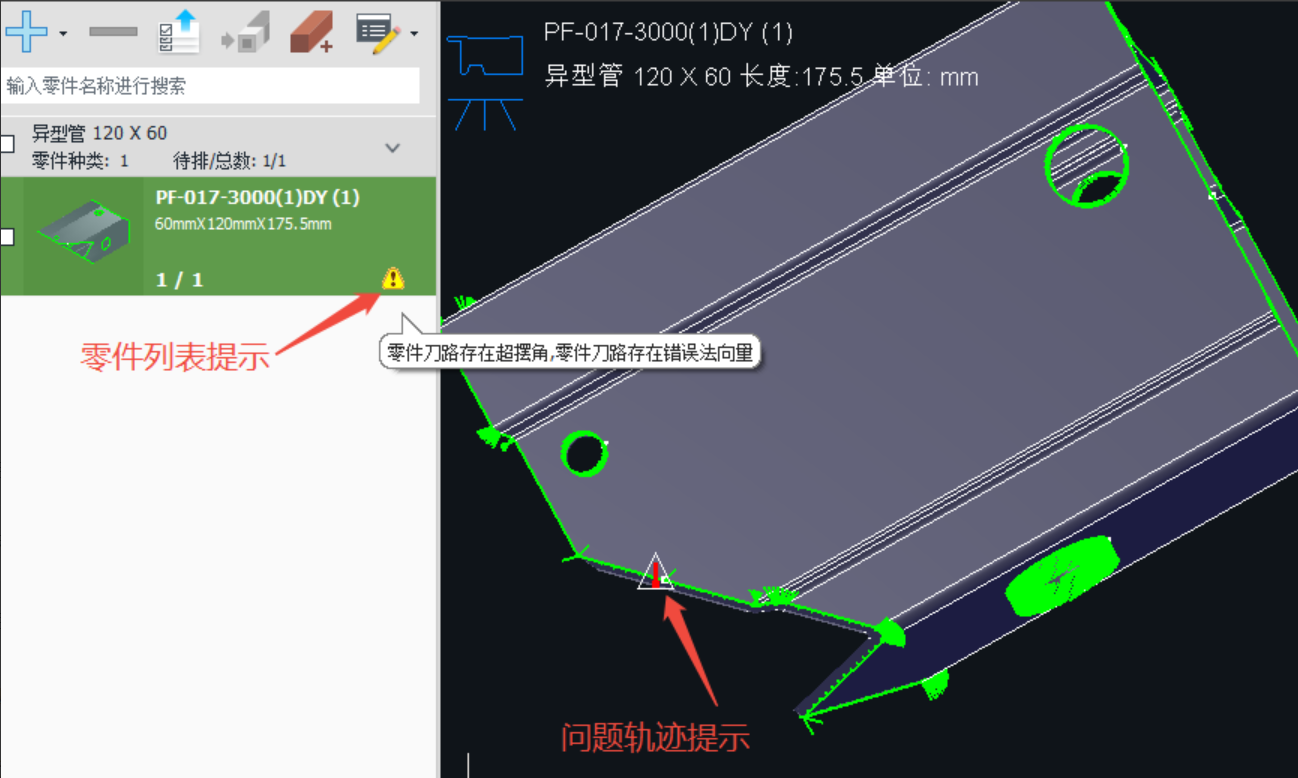

法向量错误检测 （TubesT 2025v1.2 新功能） |
自动检测坡口刀路中，法向量方向存在明显错误的刀路。 提供直观的弹窗提示和标记，避免发生使用错误向量进行加工的情形。详情可点击《法向量错误检测》
|
零件列表 |
|

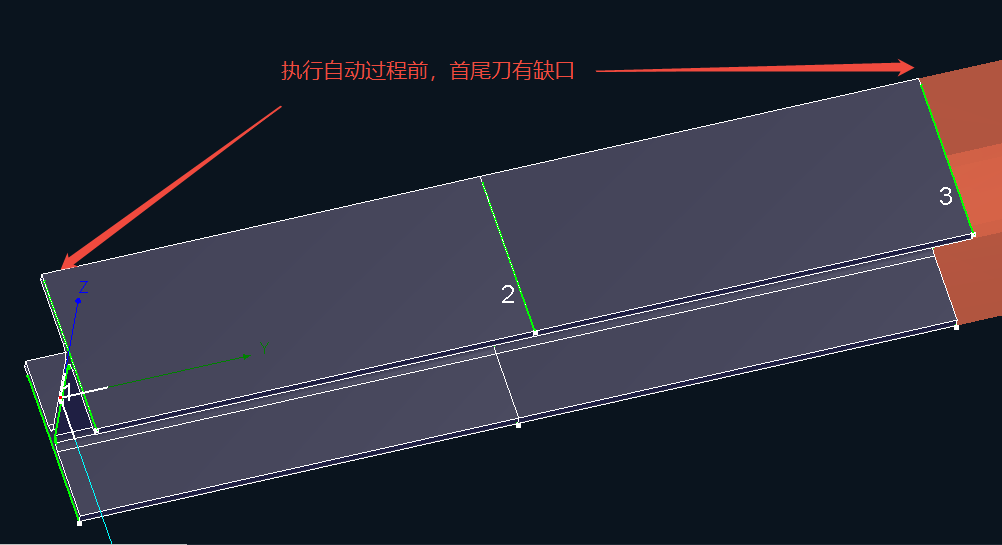

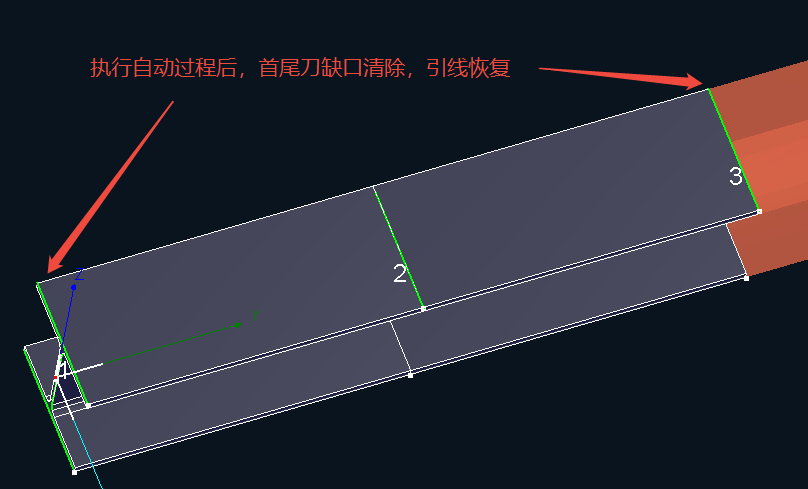

清除排样结果首尾刀缺口 （TubesT v7.1.59 新功能） |
对排样结果里第一个零件的第一刀、最后一个零件的最后一刀，清除缺口并恢复引出线。 注：如果图形一开始没有引出线则无法恢复，该功能是恢复引出线，而不是生成引出线。
|
全部排样结果 |
|

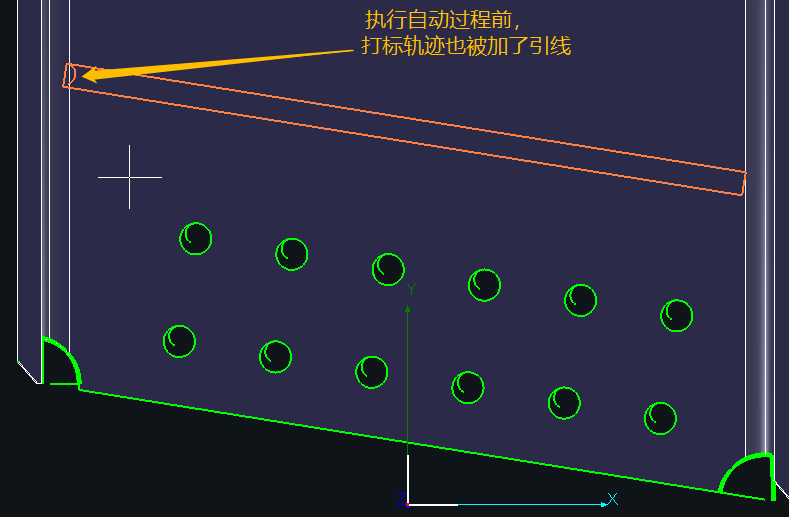

清除打标文字上的引线和补偿 （TubesT v7.1.59 新功能） |
清除非切断线的打标刀路上的所有引线和补偿
|
零件列表 |
|
批量设置一键特殊刀路 （TubesT v7.1.59 新功能） |
对无倒角矩形管（方管）批量设置特殊刀路 |
零件列表 |
|
批量设置相贯孔(除跨面孔) （TubesT v7.1.59 新功能） |
对所有零件上的封闭非跨面孔添加【相贯孔】功能 |
零件列表 |
|
置白排样结果中除切断线外的所有刀路 （TubesT v7.1.59 新功能） |
将排样结果中的所有非切断线刀路置白 |
全部排样结果 |
|

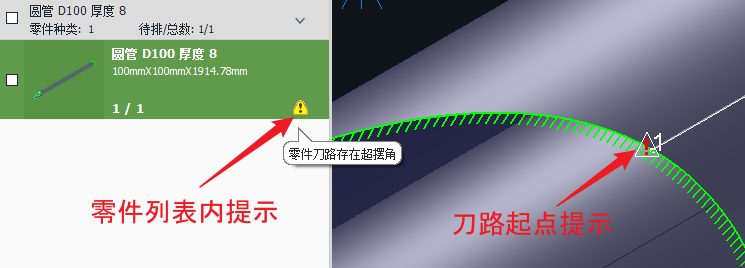

超摆角检测 （TubesT v7.1.57 新功能） |
自动检测零件中坡口角度超过±45°的刀路，提供直观的弹窗提示和标记。
|
零件列表 |
|
干涉检测 （TubesT v7.1.49 新功能） |
自动对零件进行干涉检测 此处用到的切割头配置参数与【刀路防撞】界面的参数一致 |
全部排样结果 |
|
自动修改H钢轮廓向量 （TubesT v7.1.49 新功能） |
自动修改H钢轮廓向量 此处用到的切割头配置参数与<自动防撞>界面的参数一致 |
全部排样结果 |
3、脚本任务
除了内置功能外，TubesT v7.1.57 版本起，支持导入脚本任务。若需要通过脚本任务实现更多功能的场景，可至官方社群咨询官方人员。
目前脚本已支持多种场景，详情可见《自动过程脚本任务》。
-
