TubesT-自动工艺

一、功能简介



当您对软件内部分工艺比较熟悉时,或者所用的工艺为固定参数时,可以在导入零件前就配置自动工艺,配置好后,软件将在您导入零件的同时,自动、批量给零件添加工艺,免去导入后手动操作的步骤。导入后,只需要检查零件即可。

二、使用方法



(1)点击【自动工艺】按钮,启用您需要的工艺。

(2)导入零件,检查工艺。



※注意:如果零件已经导入到软件里了,再开启【自动工艺】,则只会给之后导入的零件添加工艺,已经导入的零件则不会自动添加。



三、具体功能教程

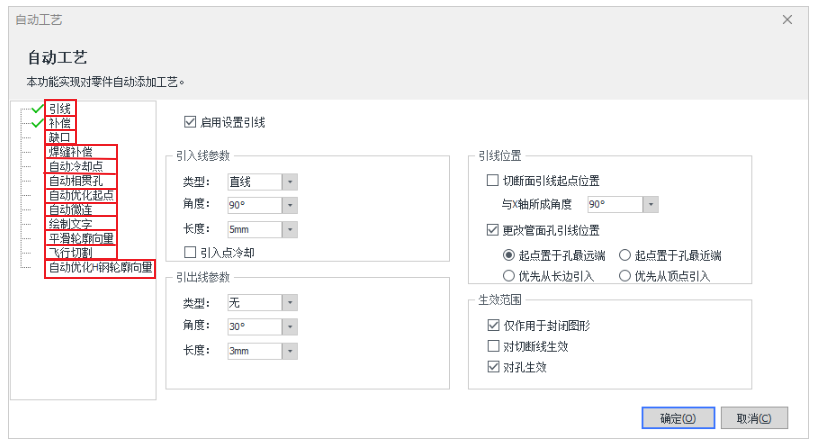

鼠标点击下图红色方框内的功能,即可跳转到对应的详细教程~!





※说明:

(1)自动工艺中的引线特指普通引线,板外引线请点击对应红框查阅教程;

(2)自动工艺中的补偿特指普通割缝补偿,定高割缝补偿请点击对应红框查阅教程;

(3)自动优化H钢轮廓向量特指用chc切割头模型进行非坡口刀路的优化,坡口刀路请点击对应红框查阅教程。

(4)平滑轮廓向量暂无可跳转的教程,此功能一般用于修改突变向量。

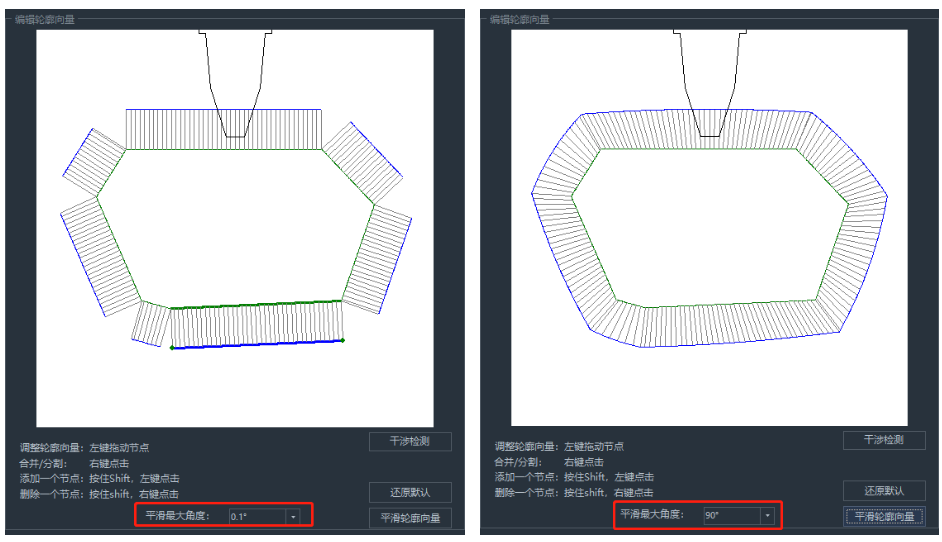

          • 平滑最大角度:当异型管刀路在拐角处有法向量突变的情况时,可以通过平滑最大角度来过渡。角度的设置范围为[0.1,90]。



(5)若您当前正在使用手机查看,无法点击图片中的红框,可以点击此处对应文字进行跳转:引线补偿缺口焊缝补偿冷却点相贯孔起点微连绘制文字飞切H钢轮廓向量
