TubesT - 相贯孔

一、简介



【相贯孔】功能是TubesT中的一种图形工艺,可以固定刀路B轴法向量的角度。



例如,圆管零件上的孔,如果直接切割,B轴角度是不固定的,切出来的孔内壁尺寸会比外壁小,从而导致拼接时发生干涉。

添加【相贯孔】后,割圆孔时B轴不旋转,切出来的孔内壁尺寸和外壁一致,使零件可以正常拼接。



注意:《》、【】中的内容均为可跳转的教程链接,点击链接,即可查看功能对应的详细说明。





二、功能介绍



1、功能位置

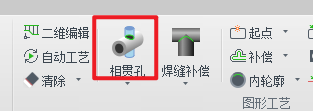

点击软件上方【相贯孔】下拉菜单中有三种类型的相贯孔功能。



2、注意事项



若需要将【相贯孔】功能应用于圆管的圆孔上,需要确保圆孔直径要小于1/3的圆管直径



3、操作步骤



(1) 手动添加

①  选中刀路或选中零件,点击【相贯孔】。

注:若想设置水平/竖直相贯孔,则点击【相贯孔】下拉菜单进行选择。

②  设置【普通相贯孔】后会出现弹窗提示,点击“是”即可。



(2) 自动添加

若想要导入零件时,自动给所有管面孔添加【相贯孔】功能,则可以导入零件前,在【自动工艺】中勾选<启用自动相贯孔>。

注:自动添加的是【普通相贯孔】。



4、功能效果

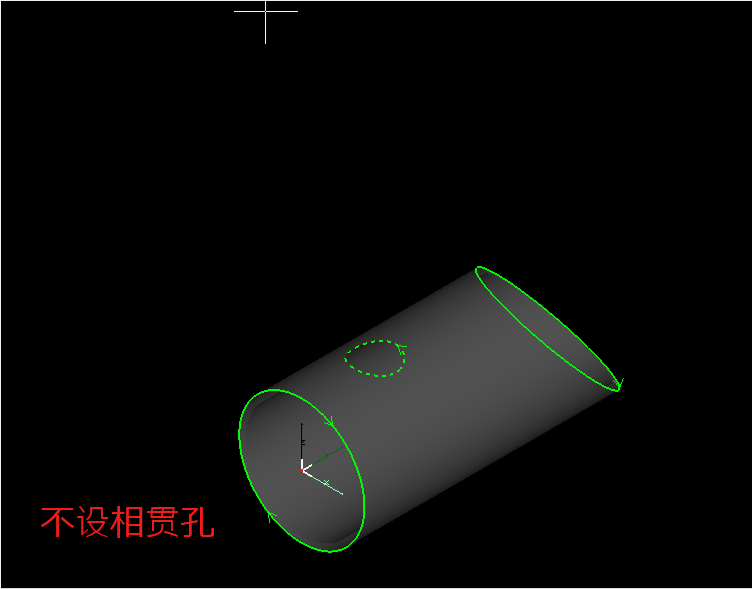

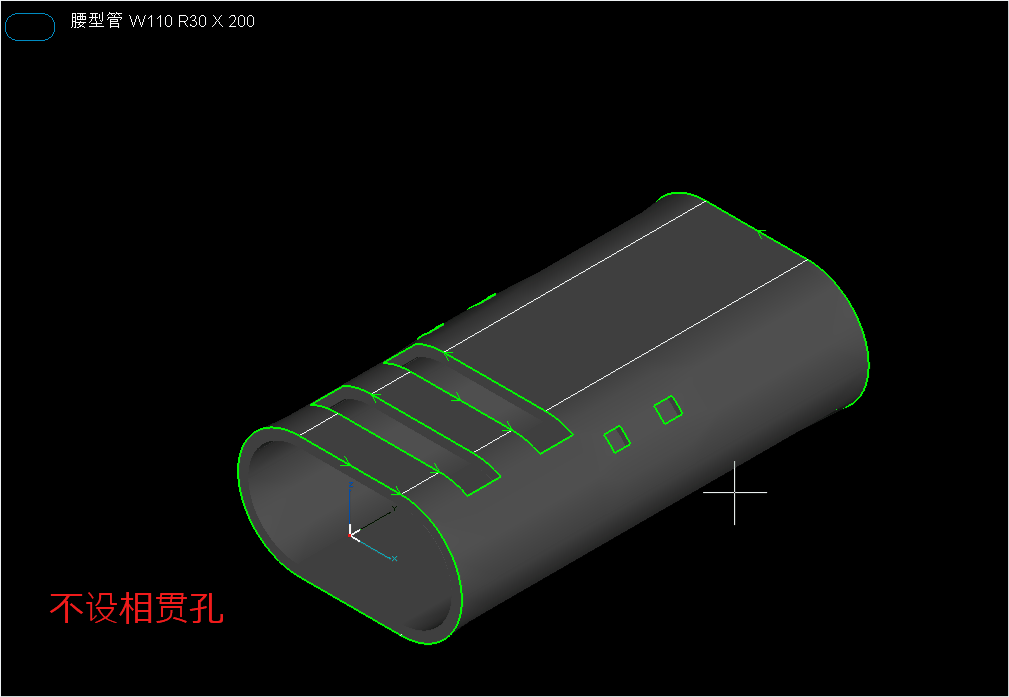

不添加【相贯孔】功能,切割时管子会转动,B轴角度会不断变化。



(1)  【普通相贯孔】

以圆心为基准,刀路法向量处处相等。注:最常用的就是 【普通相贯孔】。

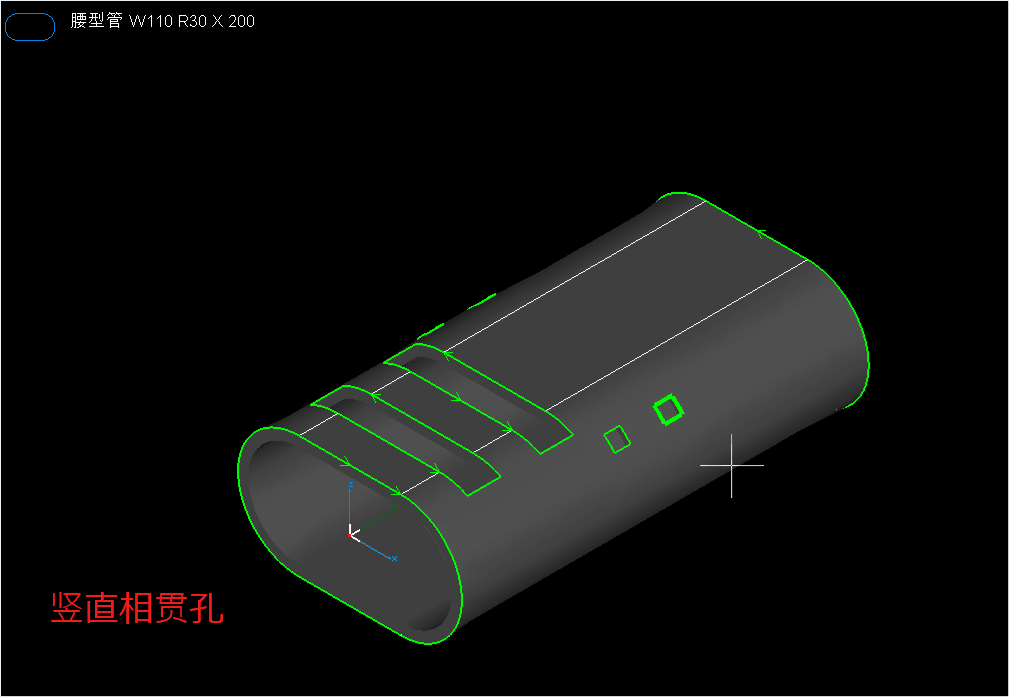

(2)  【竖直相贯孔】

以Z轴为基准,加工时B轴角度恒为0°。

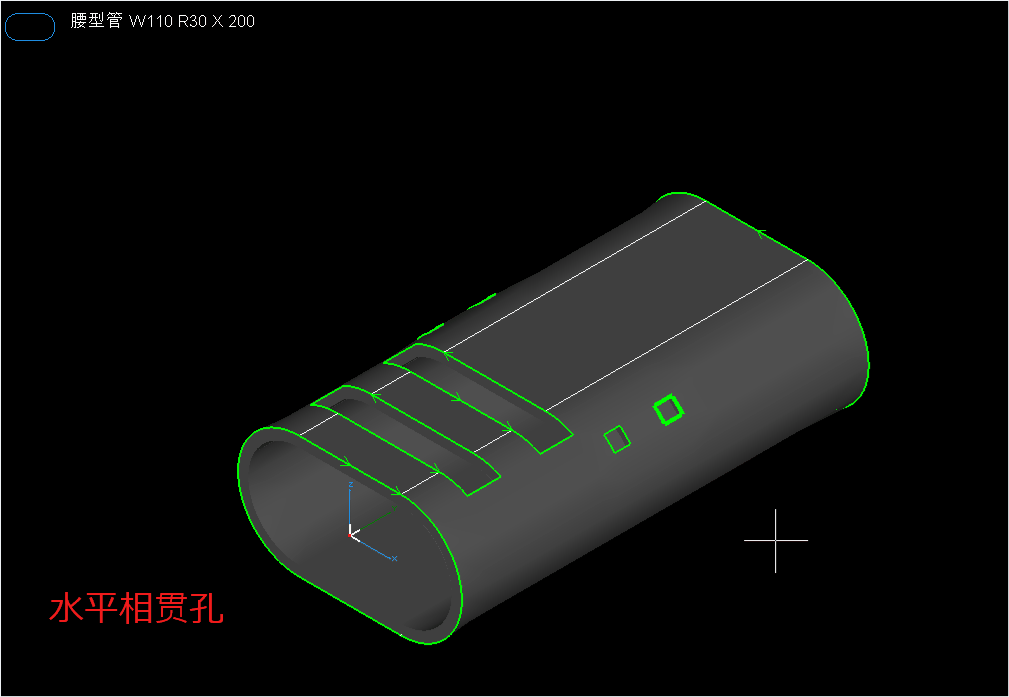

(3)  【水平相贯孔】

以X轴为基准,加工时B轴角度恒为±90°。



5、其他技巧



(1)  刀路显示:

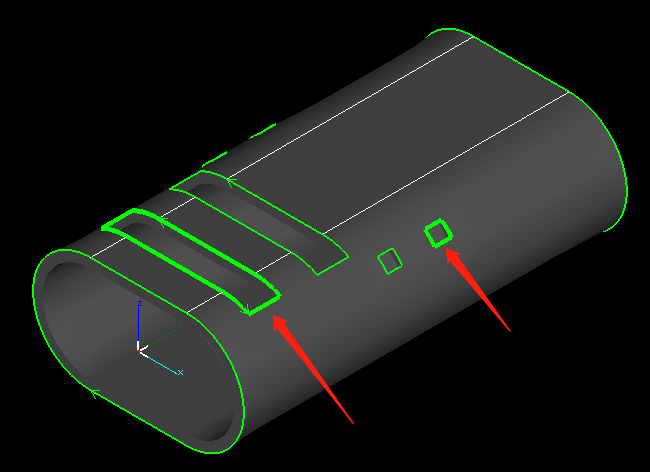

刀路添加【相贯孔】功能后,刀路会加粗。



(2)  刀路法向量

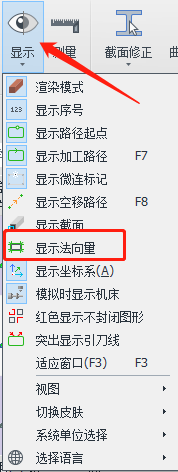

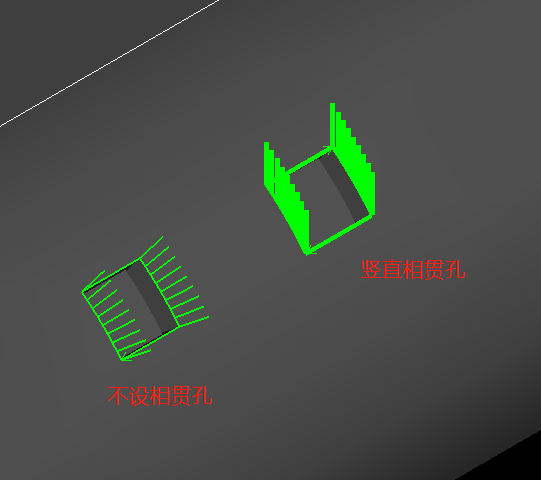

点击【显示→显示法向量】,也能看出添加【相贯孔】后,刀路法向量的变化之处。





三、常见问题



1、圆孔直径要大于1/3的圆管直径时,不能用【相贯孔】功能的话,如何避免插入孔的拼接干涉问题?



可以使用【内轮廓】功能。详情见《圆管上开圆孔的工艺》。



2、【相贯孔】功能还有什么其他常见的使用场景吗?



①  切断线相连的槽口加相贯孔工艺

  炉灶相关的零件,添加侧着切的相贯孔
