一、功能简介

输入楼梯参数，即可一键得到成套楼梯栏杆零件，这就是【楼梯护栏拆单】功能。

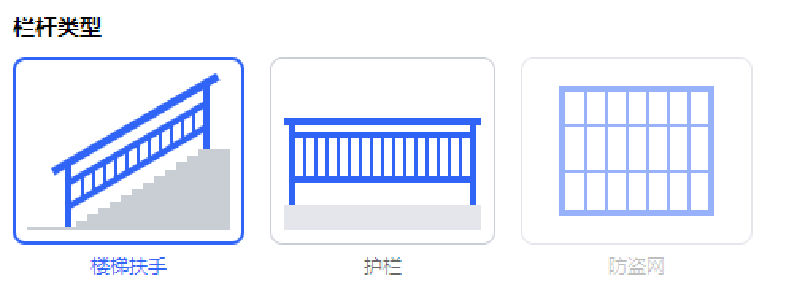

（楼梯、护栏已开放，防盗网敬请期待）

二、 使用方法

1.权限相关

从25V2版本开始，TubesT支持拆单功能。（钢构版、专业版、两卡版、小管版均支持该功能，TubesT-H暂不支持。）

从25V3版本开始，TubesT对功能部分细节进行了优化。

2.功能位置

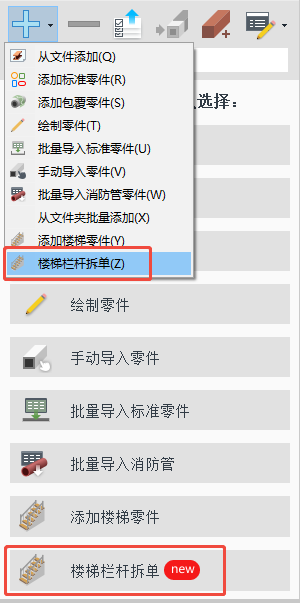

功能对应主界面左侧的【楼梯栏杆拆单】按钮，点击即可进入功能主界面。

3.设置参数并预览

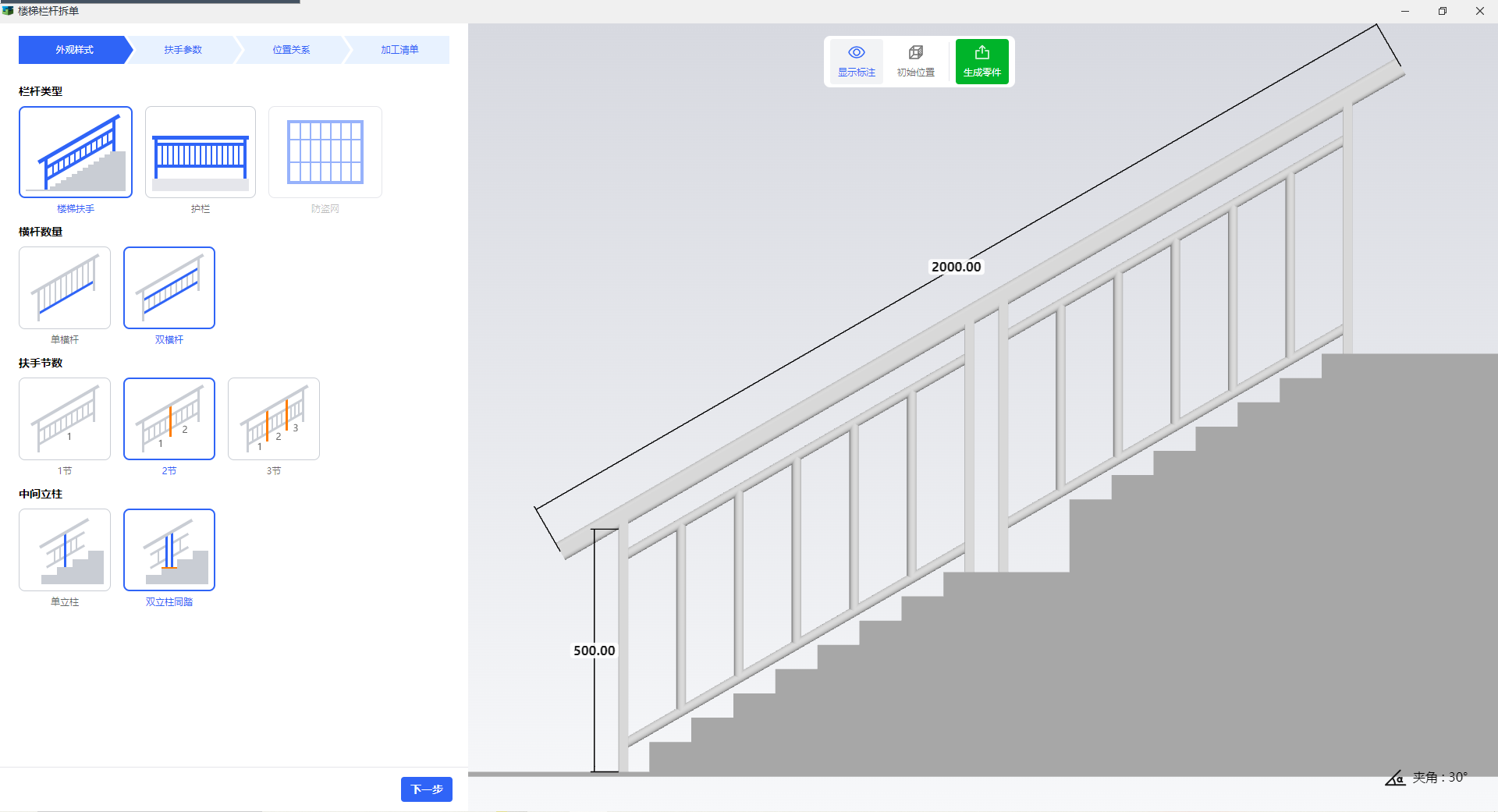

进入楼梯护栏拆单界面后，左侧为参数设置区域，右侧为预览区域，实时展示当前设置的参数效果。

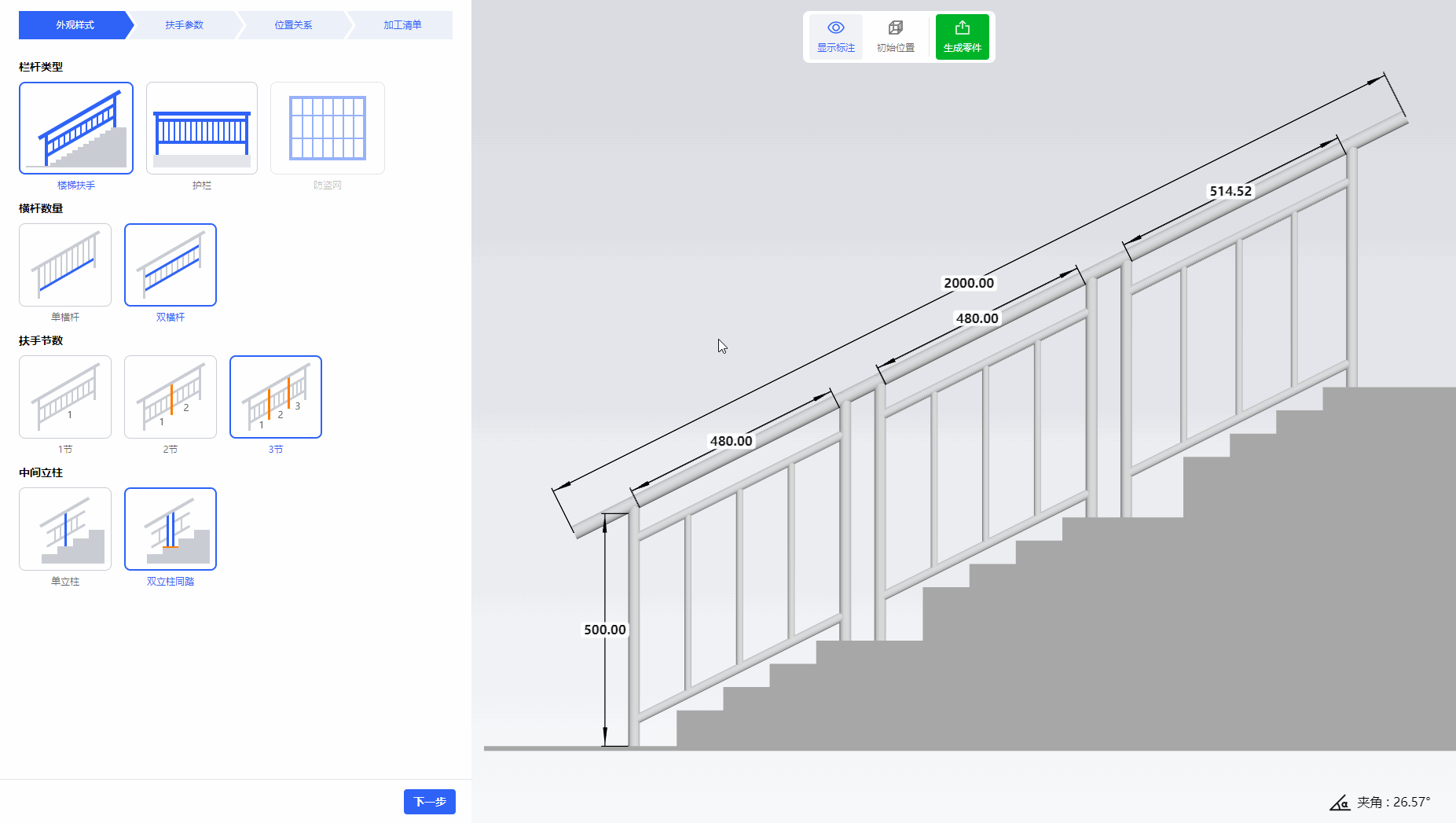

在预览时，您可以自由放大/缩小、拖动楼梯模型：

同时，预览界面还可以进行其他操作：

打开：打开本地已保存的楼梯栏杆参数文件，通常是*.hdr文件。

另存：当前楼梯栏杆参数设置完成后，点击【另存】，下次点击【打开】后，选择对应的*.hdr文件，可直接访问上次设置好的楼梯栏杆参数文件。

测量：点击后，任意选取两个点可以测量间距。

显示标注：可选择是否显示楼梯尺寸标注。

偏好设置：设置默认面管的测量方式、立柱测量点的偏好。

4.生成零件

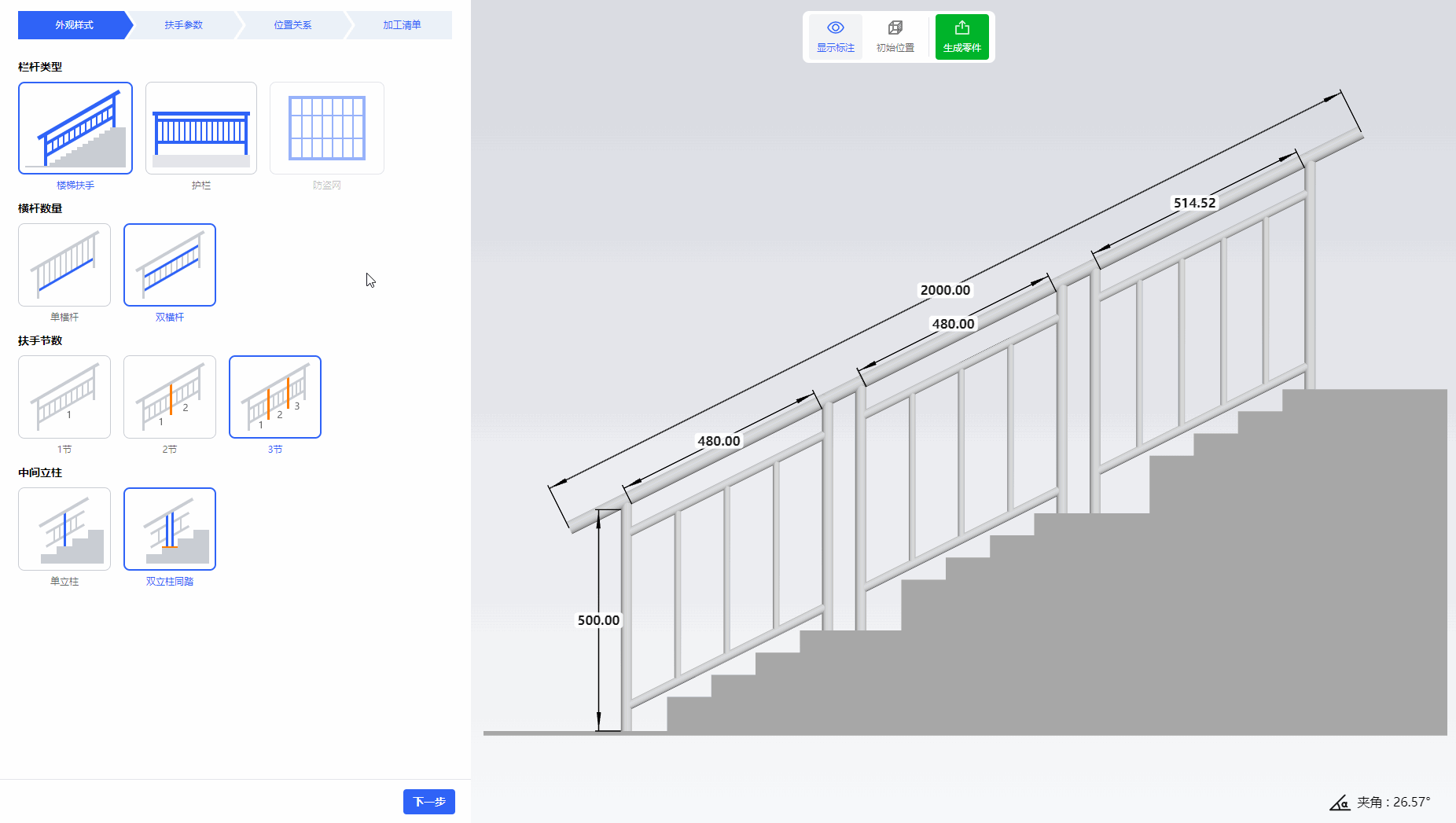

点击【生成零件】，即可在零件列表中生成一整套栏杆零件。

每页的参数设置可以点击左侧参数区右下角的【下一步】依次切换，也可以直接点击小标题跳转。

无论您正在哪一个小标题页下设置参数，只要当前模型已经符合您的预期，就可直接点击预览图上方的【生成零件】，进入排样界面。

零件生成后，按正常流程排样、排序、导出即可。

三、 重点参数介绍

1.外观样式

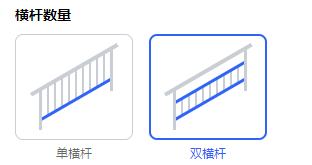

（1）横杆数量：单横杆仅包含下侧横杆，而双横杆是在下侧横杆基础上，增加上侧横杆。

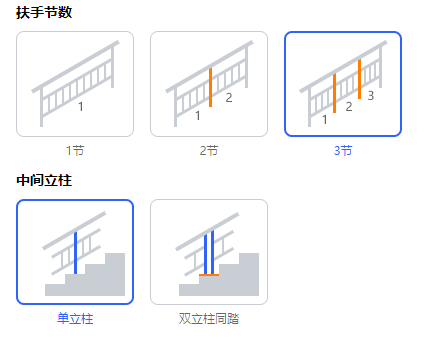

（2）扶手节数：即在首尾立柱之间添加中间立柱，将一片楼梯分为几节（目前最多支持分成3节）。

2.扶手参数

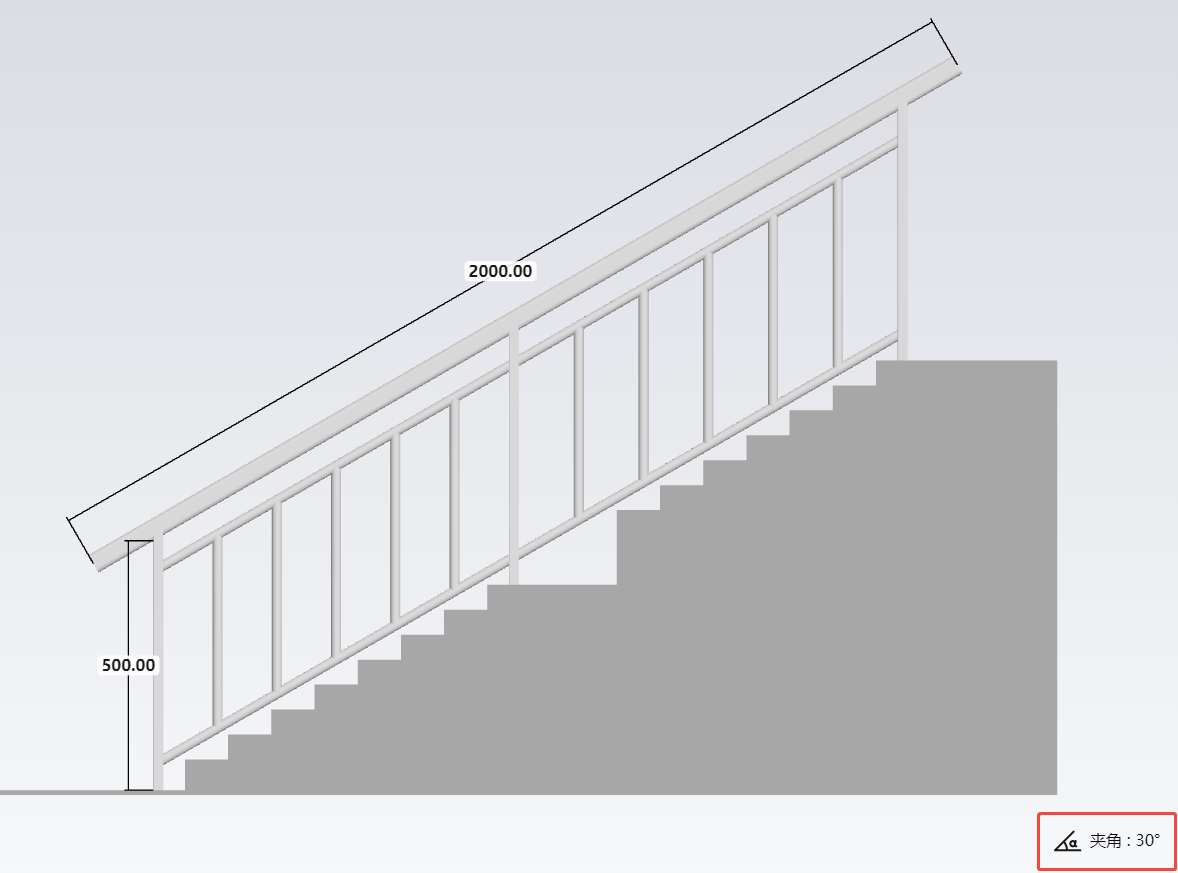

（1）配置方式：可以自由选择夹角、台阶宽高。

3.位置关系

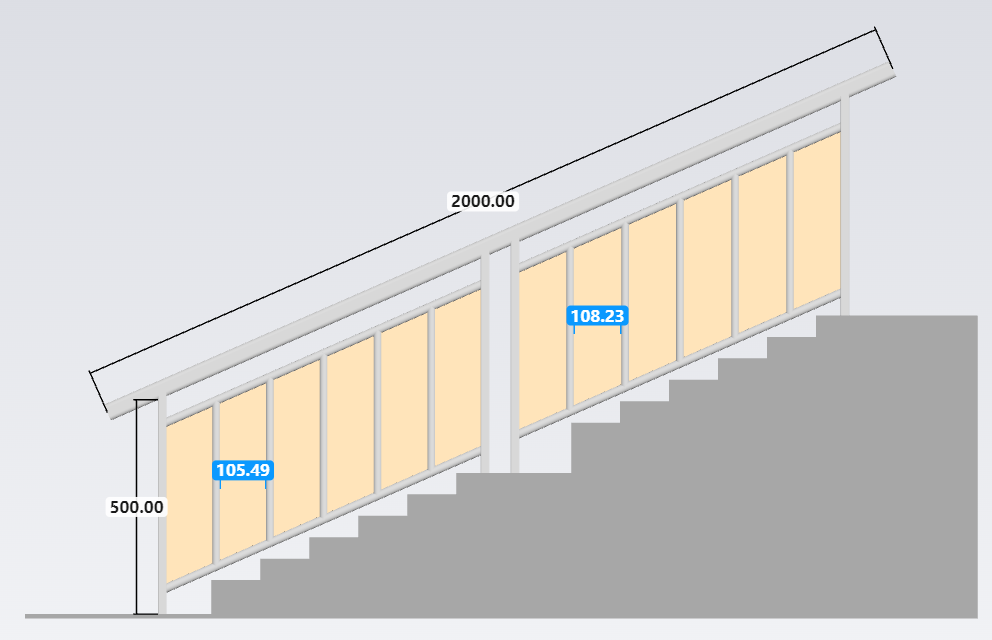

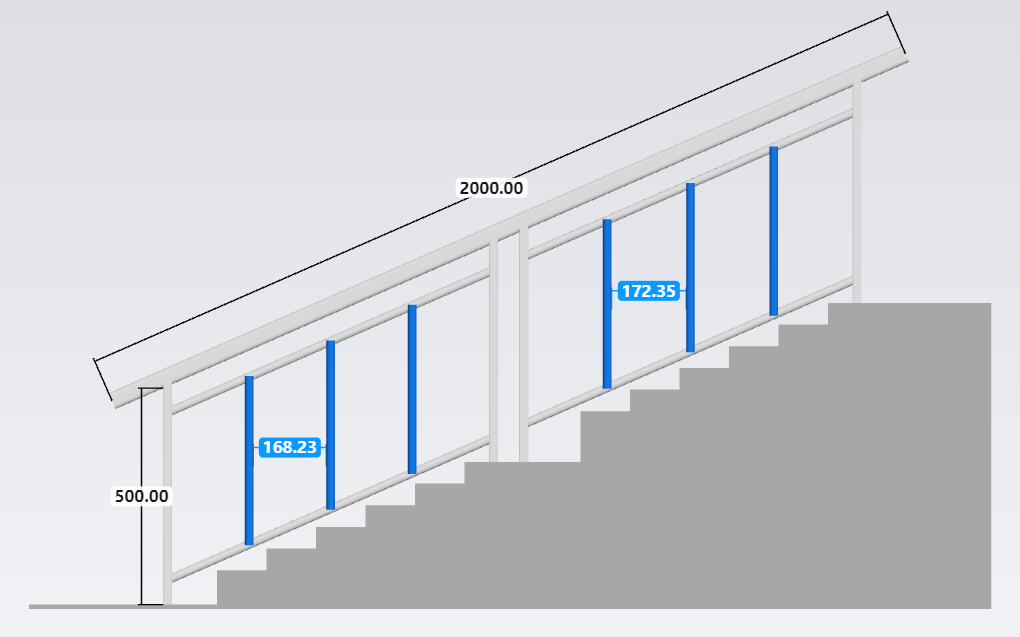

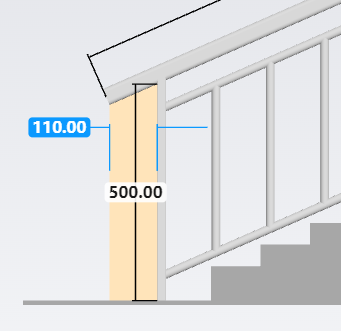

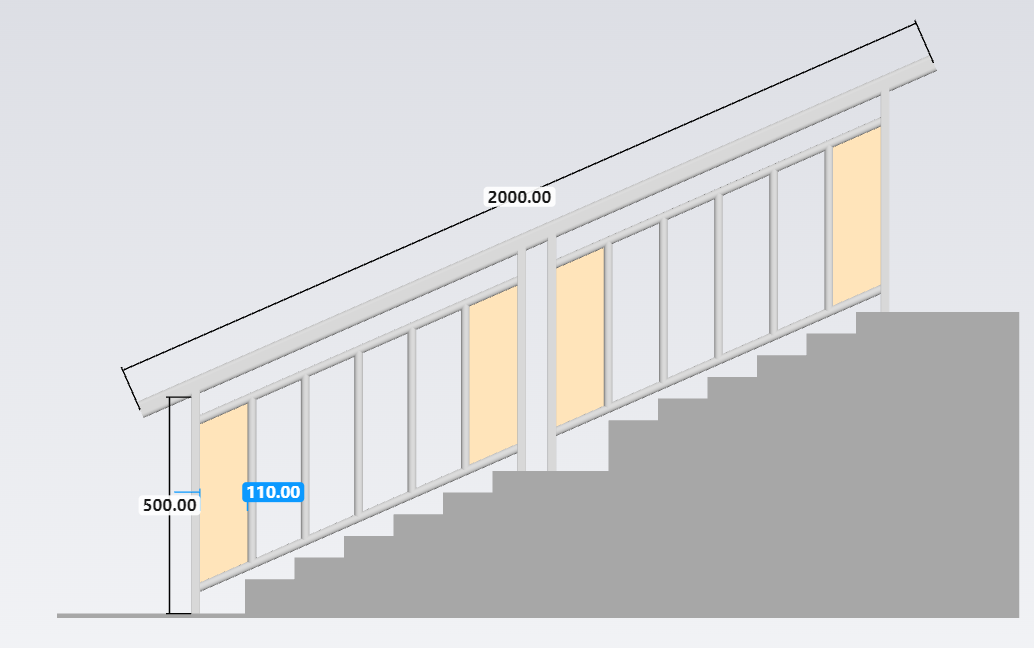

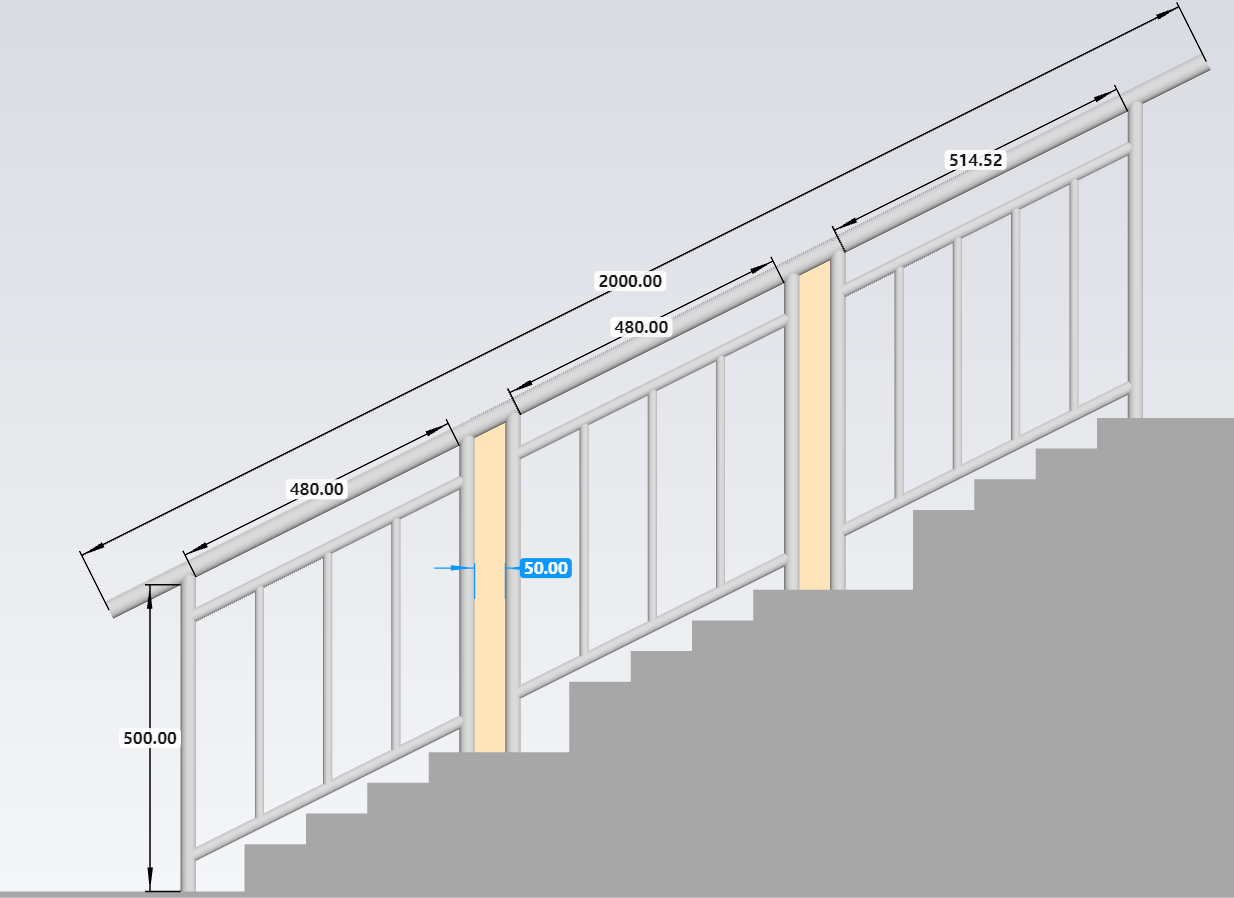

（1）见光：指两个杆之间的水平距离。有四种位置的见光。

4.加工清单

（1）装配：各种零件间的组装方式。

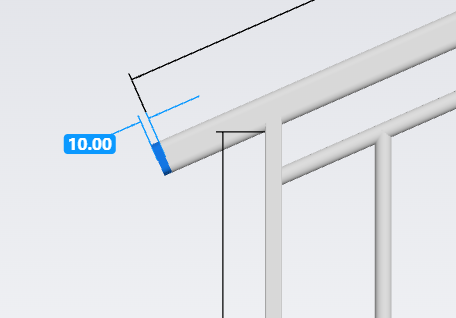

（2）面管-两端延长：在面管长度的基础上，向两端分别延伸指定长度。

*启用后会影响面管两端实际见光距离。

（3）立柱-底部延长：在立柱底部延长指定长度。无法确认立柱长度时，可以先按照最大值加工，到了现场装配时再切除多余部分。

（4）工艺：切断线：支持设置为【焊缝补偿】、【坡口】或【无工艺】。

管面孔： 支持设置为【相贯孔】、【最大切割】、【坡口】或【无工艺】。

（5）零件清单：

零件名称：支持自定义零件名称，默认以零件类型及尺寸参数命名。

总数：显示生成对应套数扶手时各类零件的数量。

长度(mm)*数量：显示生成对应数量零件时所需的管材长度及数量。

*此处长度仅供参考，具体长度以切割软件中零件显示的实际长度为准。

四、常见问题

1.得到的零件可以在【绘制零件】界面修改吗？

不可以，如果想要修改的话可以使用《添加楼梯零件》，此功能不可以成套得到零件，但是得到的零件可以进行二次修改。

2.得到的相同尺寸的零件如何合并？

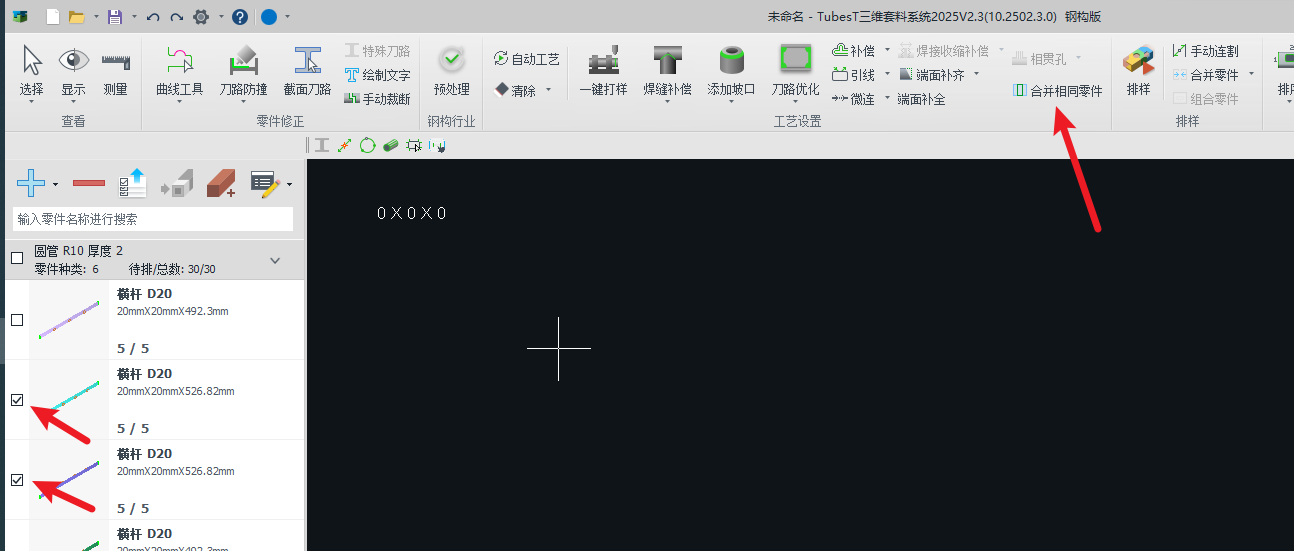

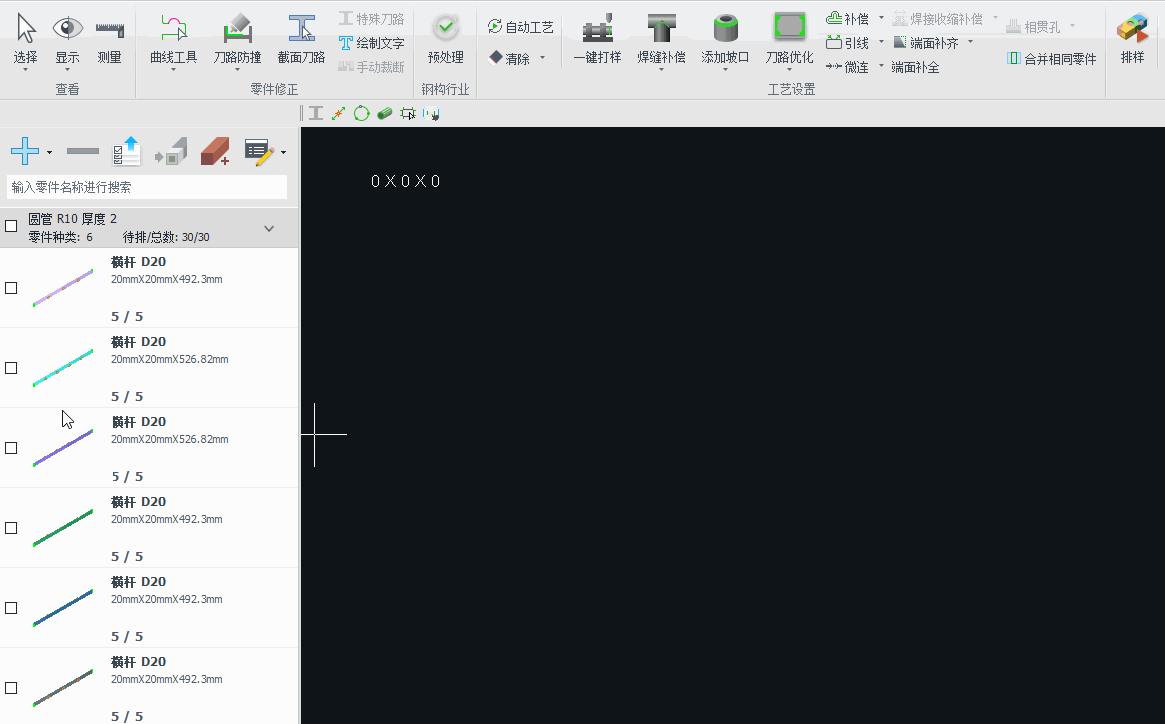

在【用户参数配置】中勾选【合并相同零件】，参见教程：《合并相同零件》。

3. 默认标注的尺寸和我的测量习惯不一致怎么办？

点击顶部栏的【偏好设置】(2025 V3版本新功能)，即可选择设置对应的测量偏好。您可根据实际使用喜好进行选择。
