TubesT-无痕微连

一、简介

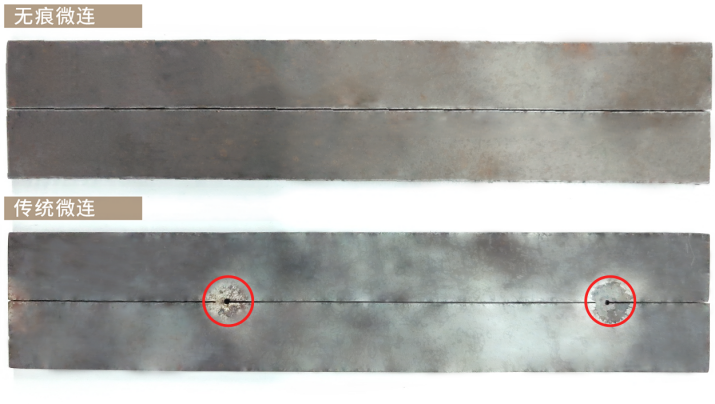

使用无痕微连后,比起普通微连更容易掰断,下料轻松,表面光滑无痕,凸起容易打磨;切割无痕微连过程中不再抬头穿孔,生产更高效。

适用范围:适用中薄板,无痕微连很容易断,可以多加几个。





注:此功能需要使用TubesT1.45版本配合TubePro 7.21.171.1 或更高的版本使用;

要求是总线切管系统,非总线切管系统不支持使用无痕微连功能。





二、使用方法



1、权限相关



(1) 版本限制:TubesT 7.1.45.0 及以上版本。

(2) 权限限制:所有TubesT软件版本都支持此功能



2、注意事项



(1)【无痕微连】功能需要配合TubePro 7.21.171.1 或更高的版本使用,低版本切管系统中打开后无痕微连会变为普通微连;

(2) 在TubesT中勾选无痕微连后,不支持设置<微连处添加引线>及<自动修改起点到微连处>,选项会自动置灰;

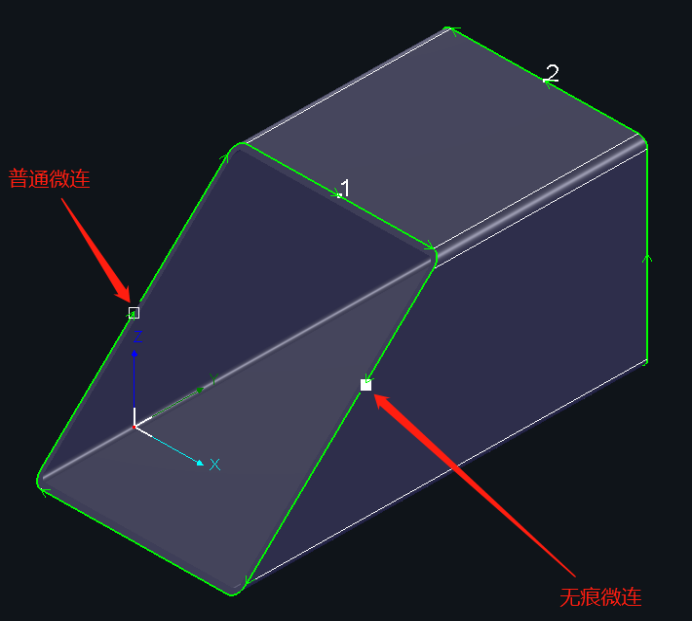

(3) 显示下拉菜单里开启显示微连标记时,普通微连和无痕微连的标记能看出区别的。



3、操作步骤



① 手动添加无痕微连

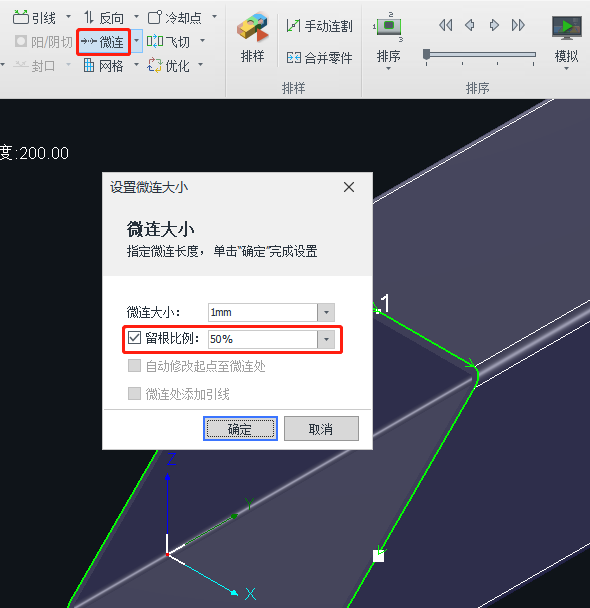

点击上方工具栏的【微连】,勾选留根比例,则为无痕微连。

留根比例:两个零件中间黏连部分占板厚的比例。默认值为50%,可结合实际应用场景和加工效果进行调整。



(注:当不勾选留根比例时,则设置的是默认的普通微连!)



②批量添加无痕微连

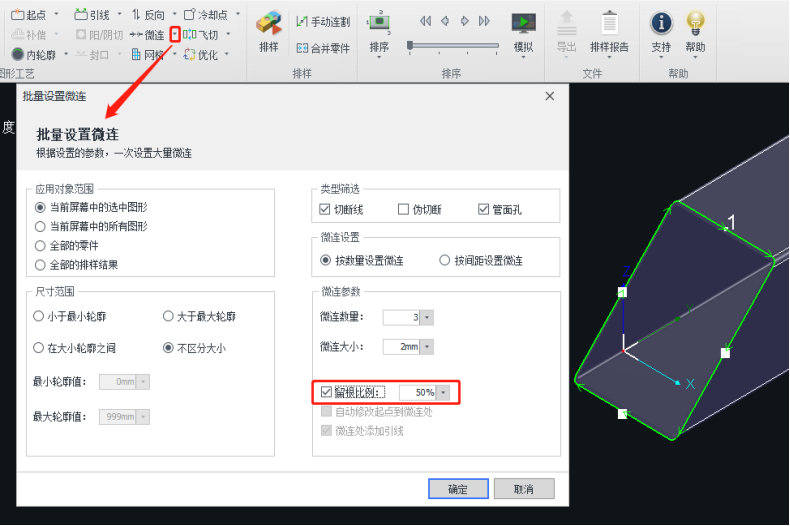

单击【微连】下拉菜单里的【批量设置微连】,可以在此界面进行批量设置,添加时可在筛选类型里对切断线、伪切断线、管面孔作区分。



③自动设置无痕微连

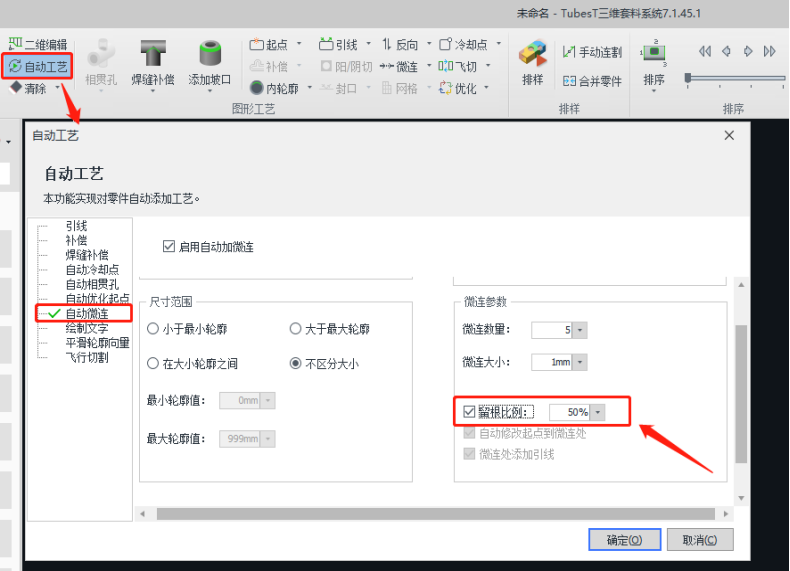

在导入图纸零件前,可在【自动工艺】中开启【自动微连】工艺,也可以在微连工艺中设置无痕微连的留根比例参数。



④清除无痕微连

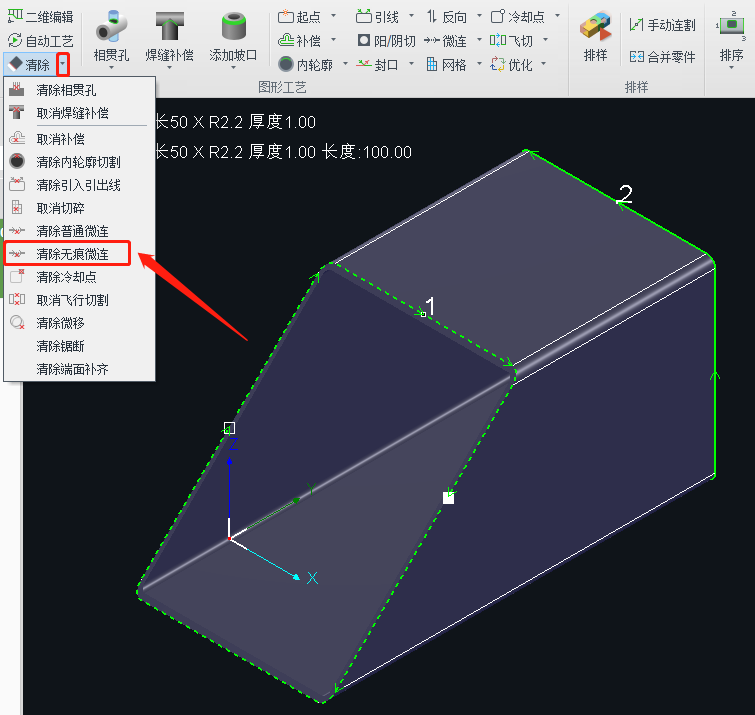

选中零件或零件的某条轨迹,可以点击【清除】下拉菜单里的【清除无痕微连】进行清除设置。





三、切管系统中的设置



1、使用TubePro 7.21.171.1 或更高的版本,在工艺里可以看到无痕微连。

初始参数:微连长度0.2mm,留根比例30%。基于这个试切看效果再微调参数。

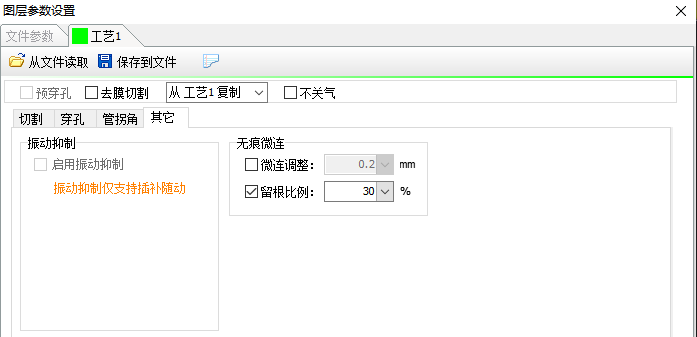

2、在TubePro里,不勾选【微连调整】和【留根比例】时,将使用TubesT中设置的无痕微连参数;若勾选了,则将使用TubePro中设置的无痕微连参数。

(注意:加工图纸必须要有无痕微连,那么设置的工艺参数才会生效!)

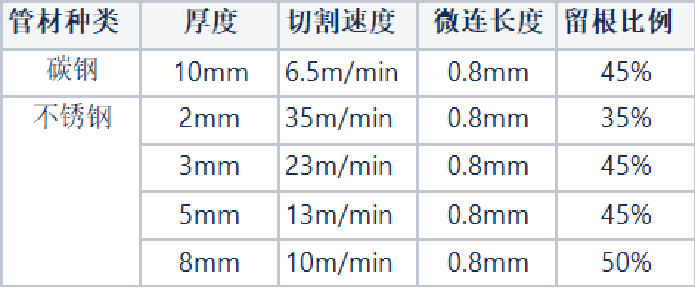

3、无痕微连参数设置参考值:
