TubesT - 拐角自动内偏移
英文资料:

一、简介

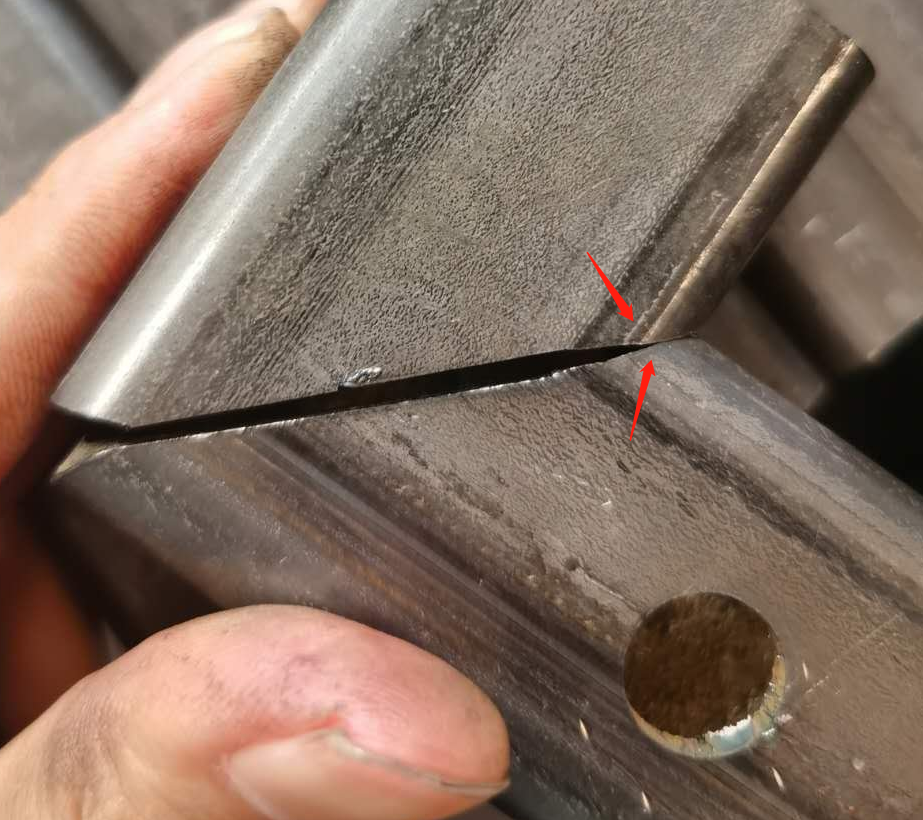

对于倒角较大、管壁较厚的矩形管,若拐角不准,可能会造成斜切拼接时有干涉。

针对此类问题,TubesT 7.1.29 版本起,推出了【拐角自动内偏移】功能。拐角自动内偏移,即添加焊缝补偿时拐角内缩,解决因为拐角不准造成的拼接不上的问题。





二、使用说明



1、功能位置



(1)TubesT  25V3.4 及其之后版本:【焊缝补偿】下拉菜单【管理焊缝补偿参数】中。



(2)TubesT 7.1.29 ~ 25V2 版本:【焊缝补偿】下拉菜单中。



2、操作步骤



① 在【焊缝补偿】下拉菜单里点击【管理焊缝补偿参数】,勾选【拐角自动内偏移】。

② 手动填写偏移参数,或使用【根据截面推荐参数】。

注:手动填写参数为TubesT  25V3.4 版本的新功能。TubesT  25V3.4 之前的版本无法手动设置参数,偏移数值为软件根据截面自动设置的推荐参数。





3、效果展示

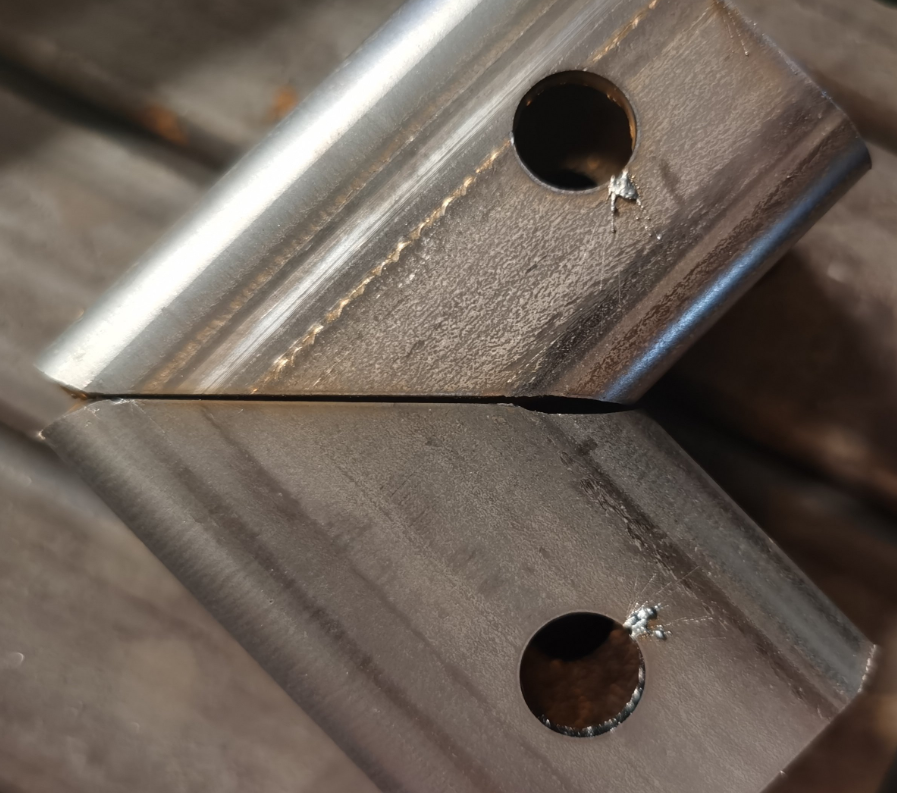

使用【拐角自动内偏移】后,零件加工效果如下:
