TubesT-手动排样

一、背景



通常情况下,【自动排样】可以满足绝大部分的排样需求。但如果有特殊需求自动排样不能满足时,可以使用【手动排样】功能。





二、使用方式



1、功能位置

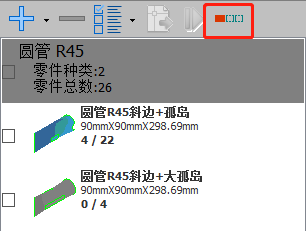

(1)7.1.35及其以上版本,功能图标如下:



(2)7.1.31及之前版本,功能图标如下:





2、操作步骤



(1)点击零件侧边栏上方的“新建空的管材”,进入手动排样界面。

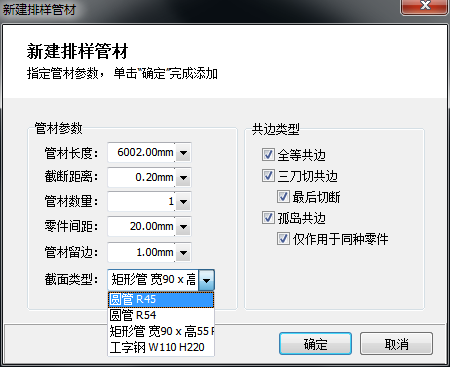

(2)设置手动排样参数,选定要排的截面类型和共边参数

管材参数和共边类型与【自动排样】处的参数含义一致,请按实际需要设置。

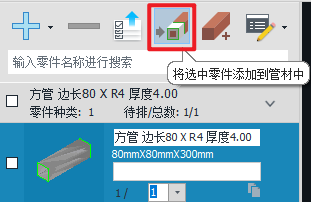

(3)点击确定后,空白管材新建完成。点击想排入的零件,再点击零件列表上方的【将选中零件添加到管材中】,即可排入。



(4)零件排入后,还可以进行手动调整。

零件反向、旋转或调整位置的操作可参考教程:《TubesT-零件反向、旋转、前后移动位置

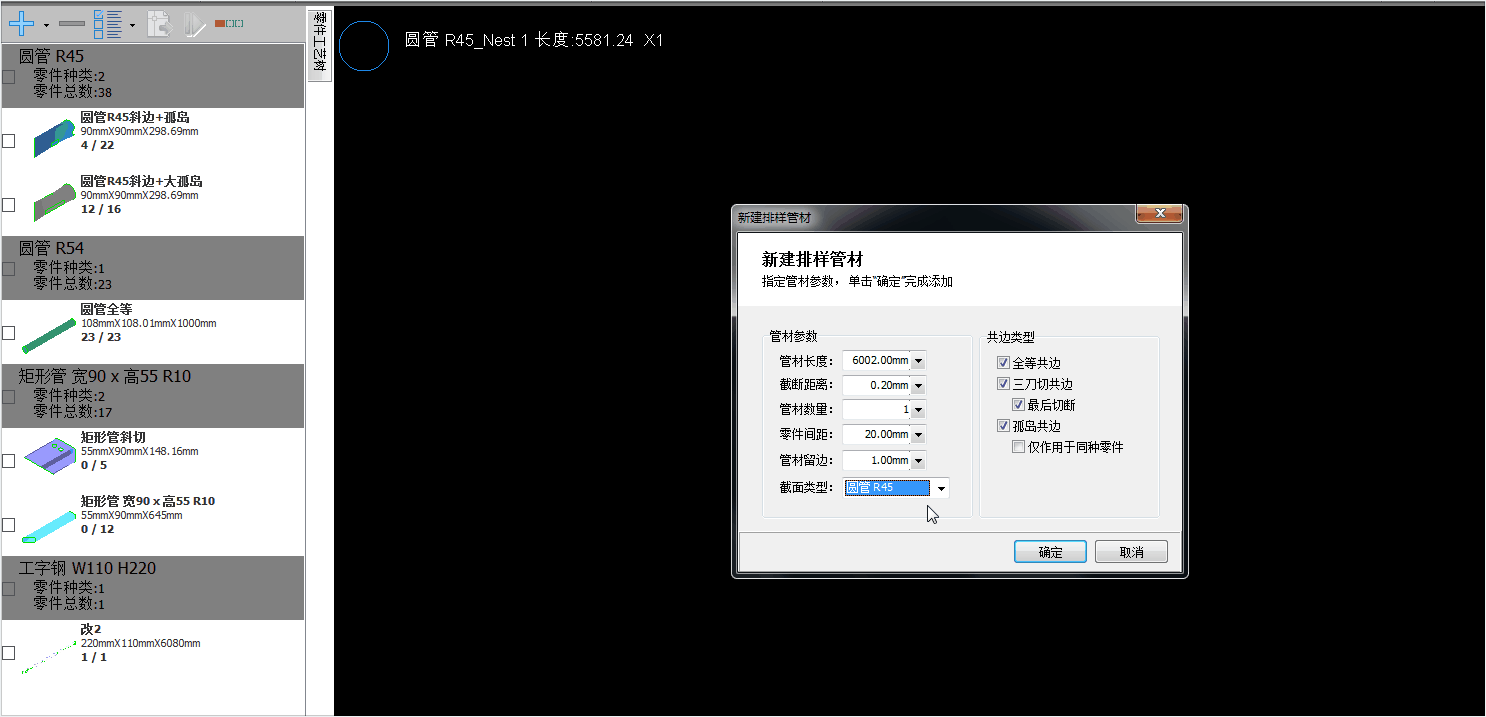

三、操作视频
