TubesT-微连

当我们需要设置微连时,可以通过手动设置,也可以进行批量设置。



一、手动微连

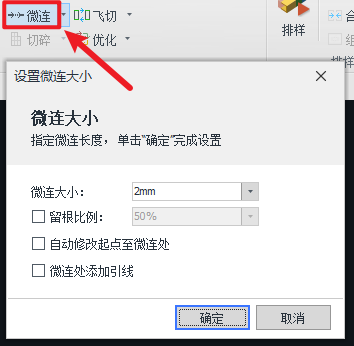

点击微连,设置微连大小后,点击图形轨迹任意位置即可添加。

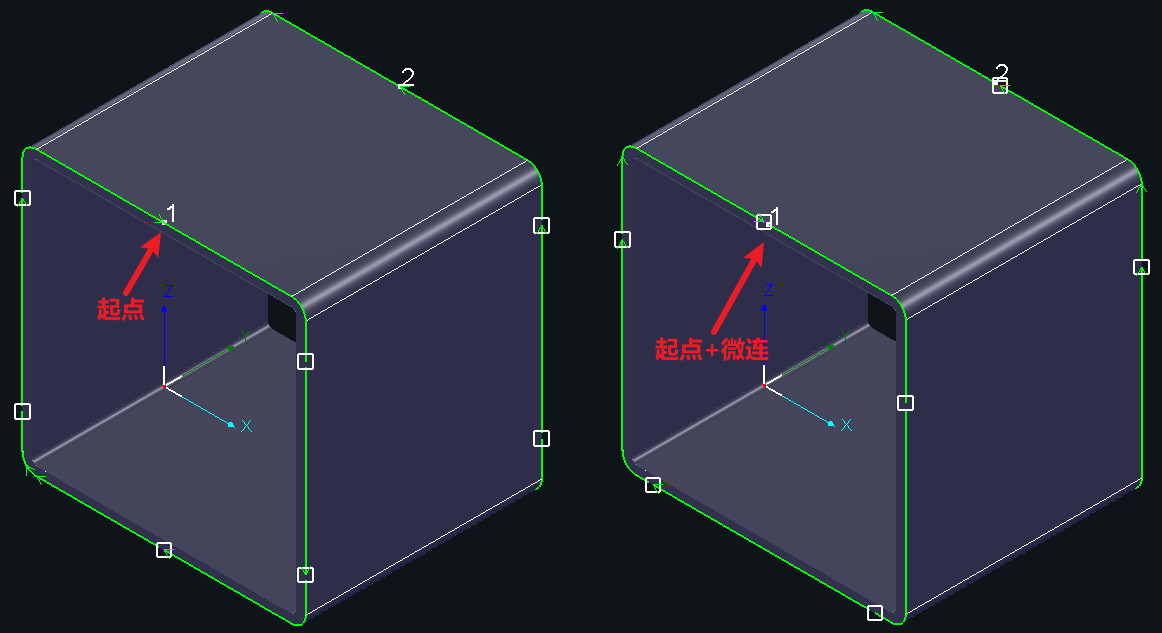

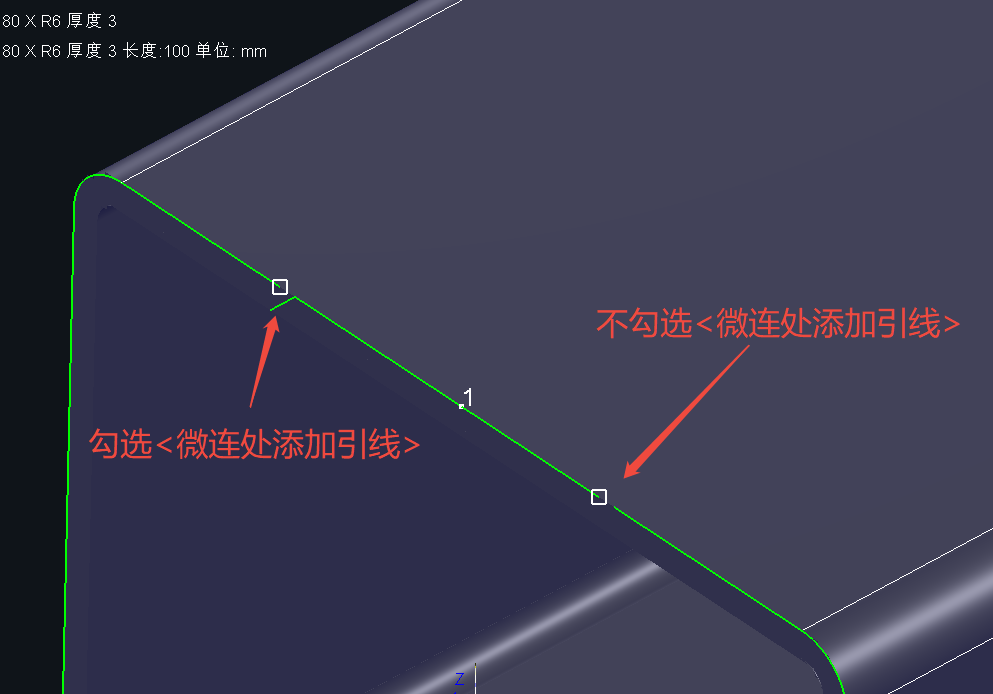

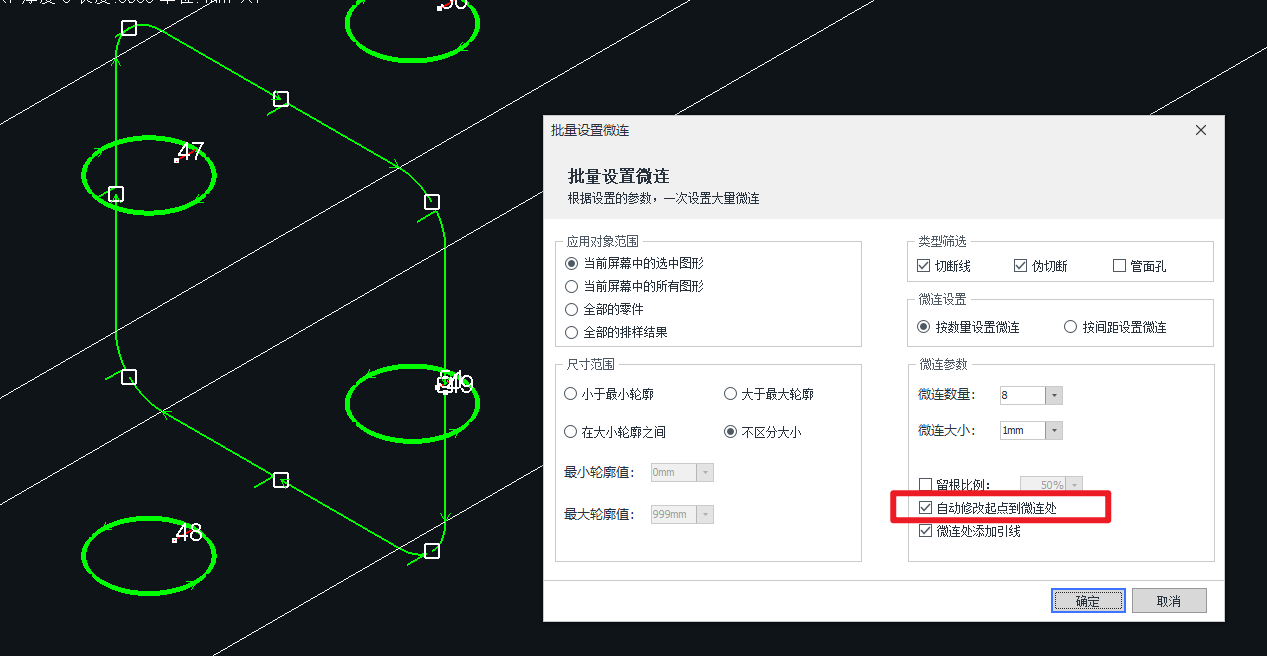

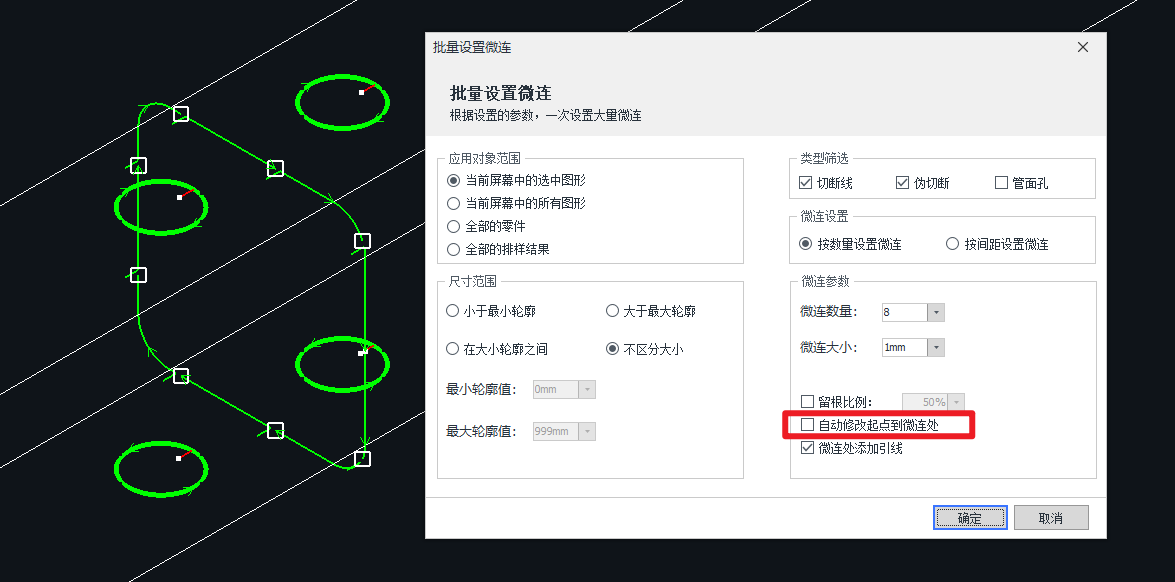

可以将起点修改至微连处,也可以在微连处添加引线



二、自动微连

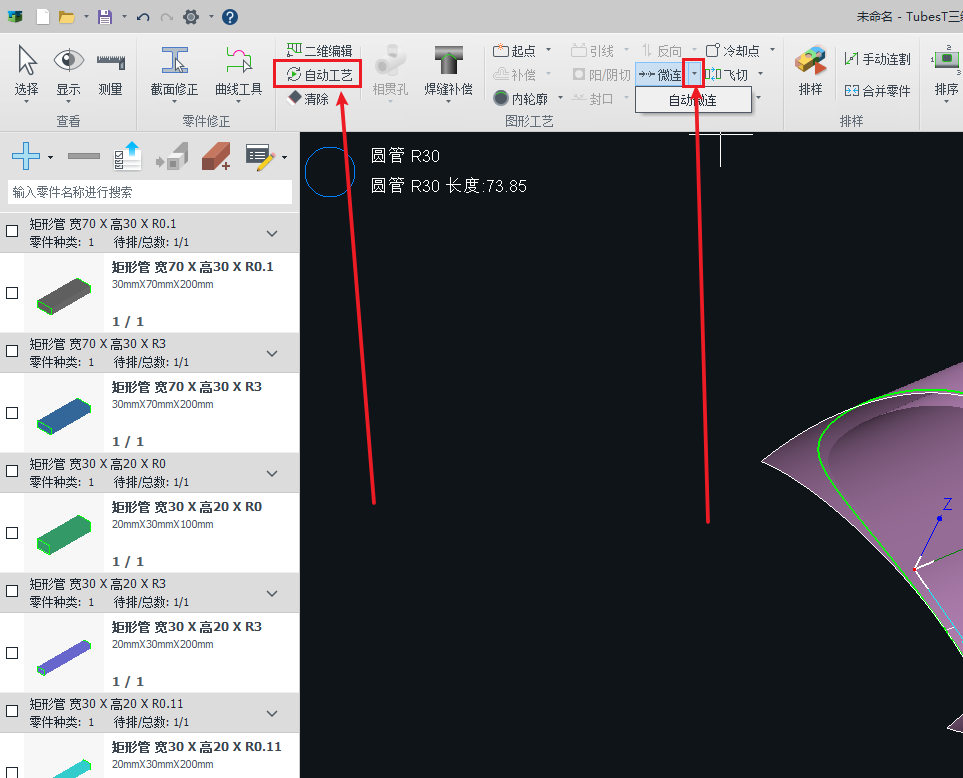

自动微连可以在<微连>的下拉菜单和<自动工艺>界面进入

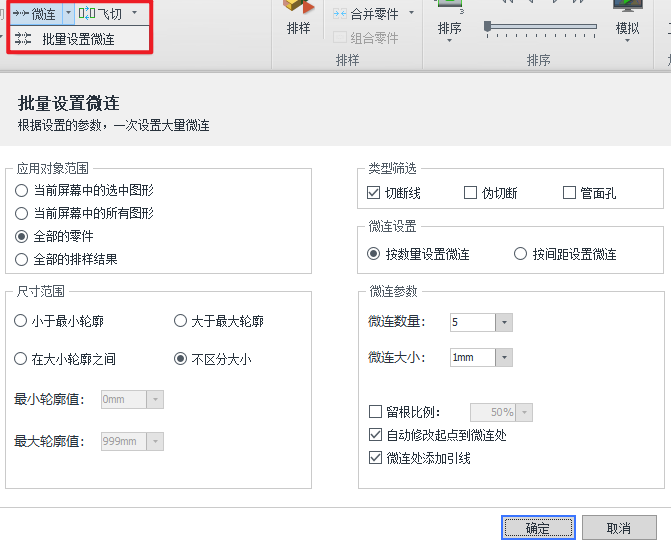

在微连下拉菜单中,可以对已经导入的零件添加微连

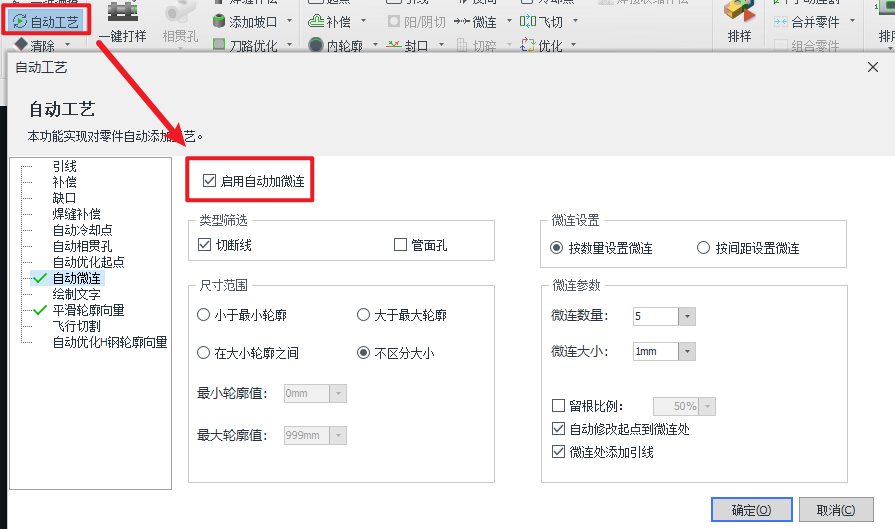

在自动工艺开启后,之后导入的零件就会自动添加上微连

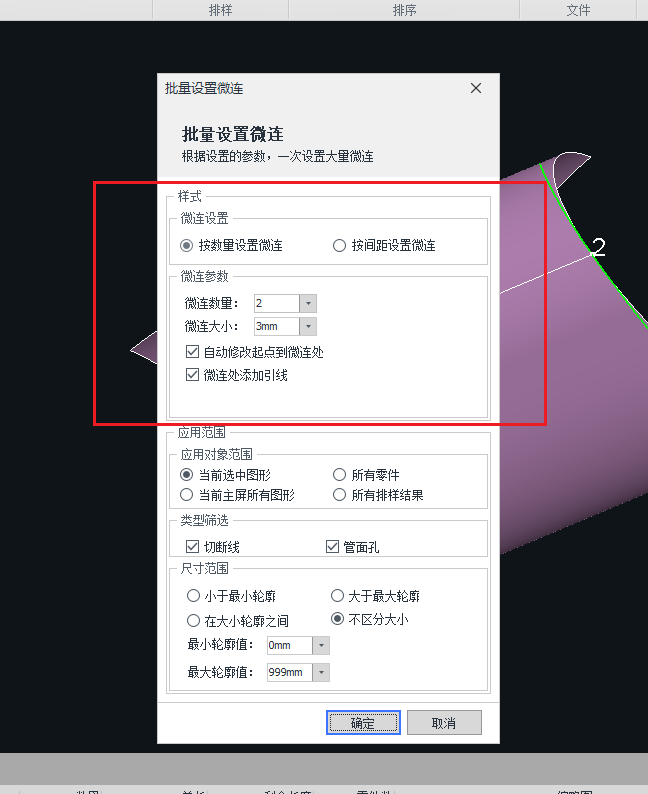

1、设置微连样式

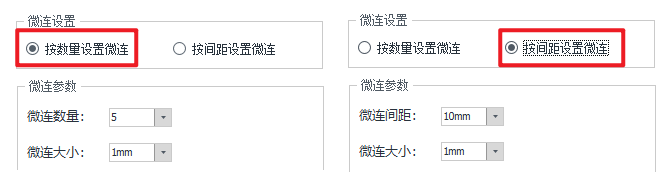

可以选择按数量或者间距添加微连

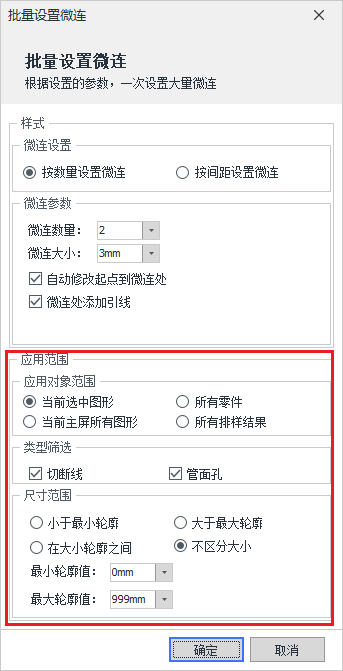

2、设置应用范围

(1)设置应用对象

可以选择:

①当前选中的图形

②当前主屏里所有显示的图形

③所有零件

④所有排样结果

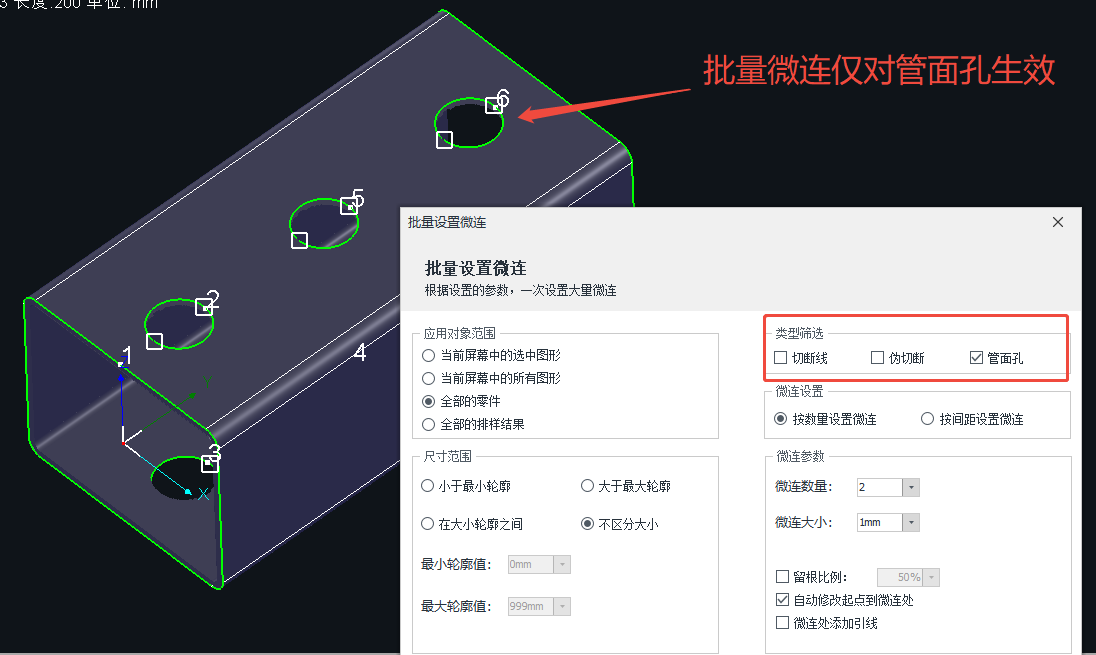

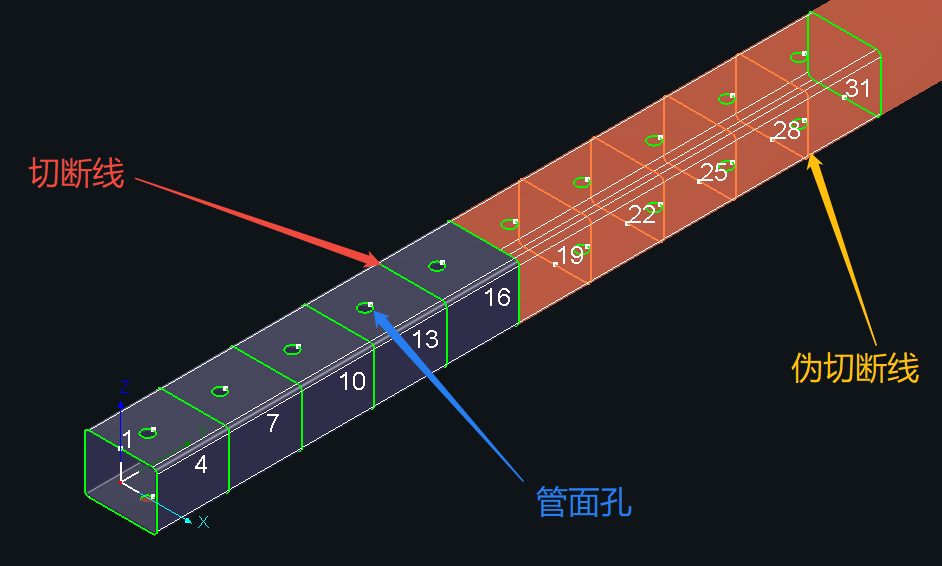

(2)设置是否对切断线和管面孔生效

(3)设置生效的尺寸范围:

可以选择区分大小轮廓生效(轮廓值指的是轮廓轨迹的长度)

也可以选择不区分,此时会对全部的图形生效

※注意:当有图形没被加上微连时,请检查应用范围的设置是否合理

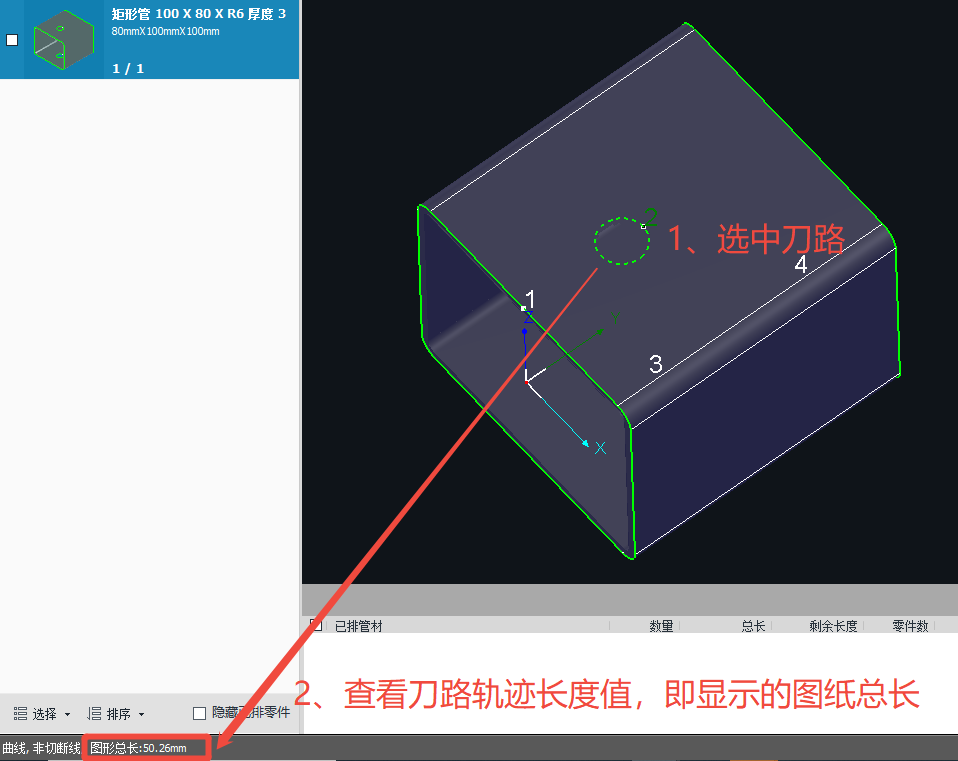

如 <最小轮廓=0,小于最小轮廓生效>,在该范围下,没有轨迹会被添加微连;最大轮廓和最小轮廓均为刀路长度。

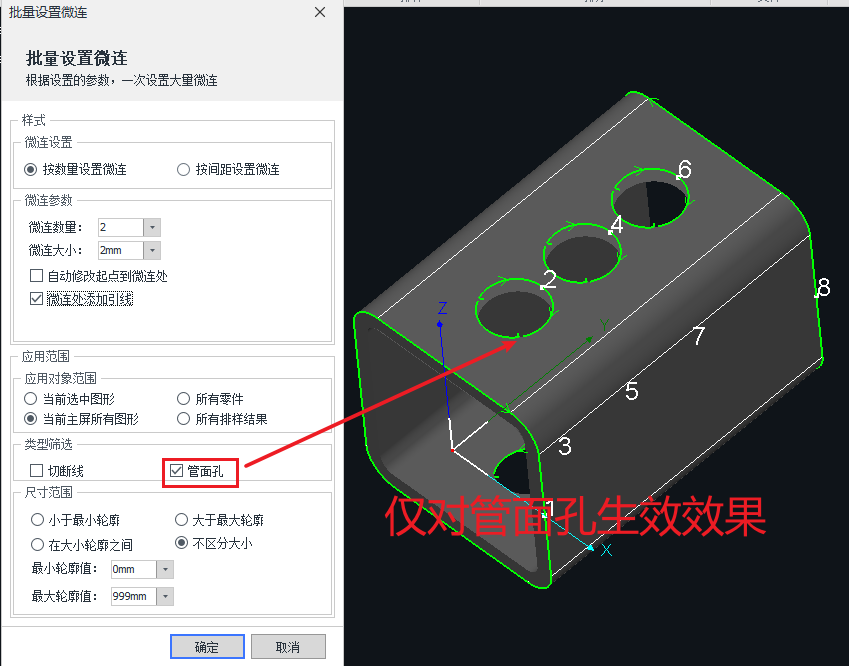

下图为大于200mm的管面孔添加微连的效果。可以看到,截断线没有添加微连,小于200mm的孔也没有加微连



三、清除微连

选中要清除微连的图形,在<清除>的下拉菜单中点击<清除微连>
