一、功能简介

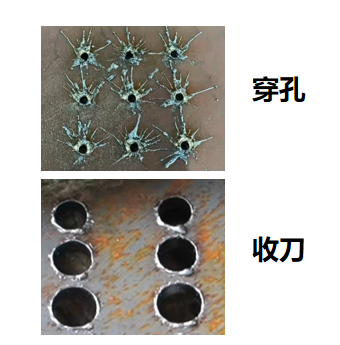

穿孔时切割质量较差，导致有渣影响起刀，或者收刀减速激光能量增强会挂渣时怎么办？——添加引线。

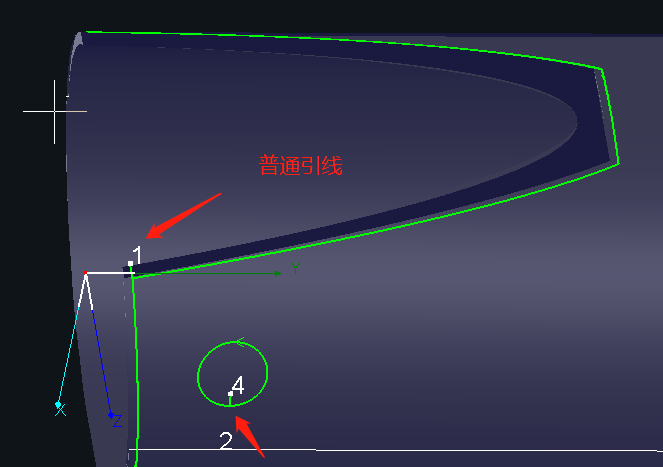

TubesT里引线分为普通引线和板外引线两种。
| 普通引线 | 板外引线 | |
| 用于封闭截面管材、普通管面孔。 |

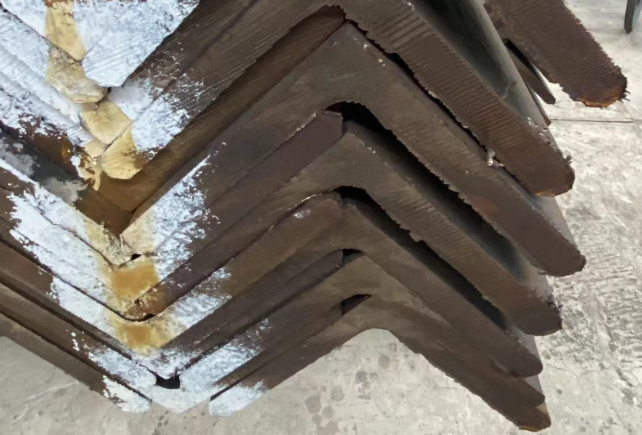

用于片钢型钢（如角钢、槽钢、工字钢）、翼缘孔。 |
|
|
引入 |
特征与动作：引线在管材上，在废料部分穿孔引入。实际切割动作是保固定跟随高度，跟随管面切割。
|

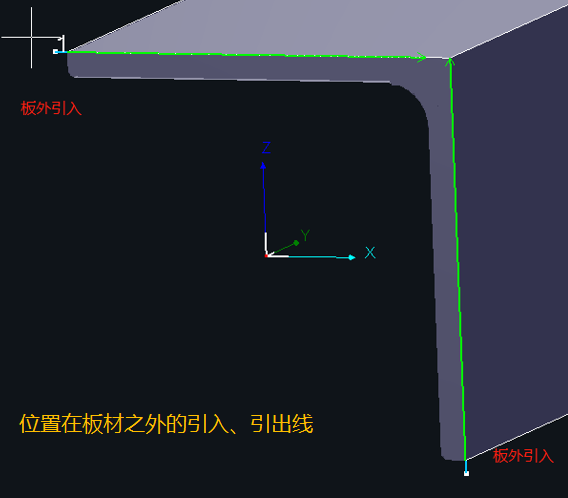

特征与动作：引线在管体的外部，管材外面开光切到管材上，不从管材上穿孔。实际切割动作是保持固定的高度，定高切割。
|
|
引出 |

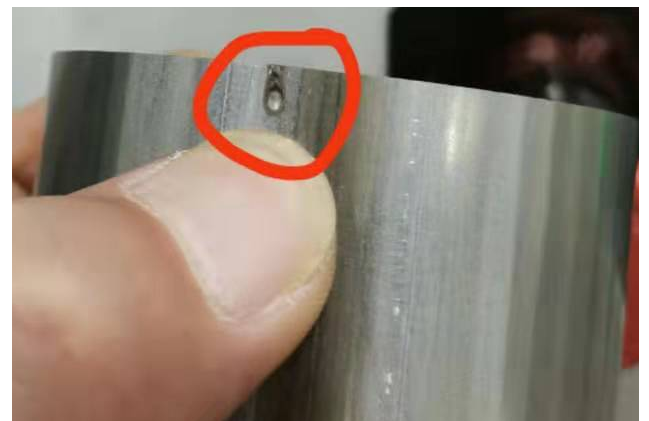

特征与动作：和引入一致 场景：加工管材时，由于重力因素，在切断刀路结束之前零件就可能掉落，导致还未结束的激光打到零件上，造成烧痕，影响零件美观。设置引出线可以避免此类烧伤。
注意：请勿在零件左切断线上加引出线。 |

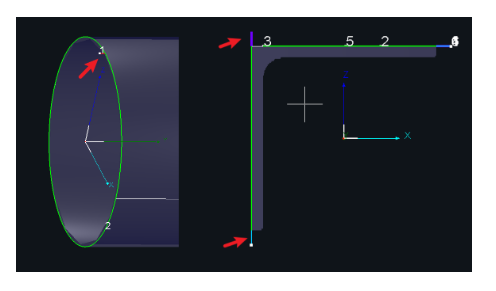

特征与动作：和引入一致 场景：如果存在板材和零件图纸尺寸不一致的情况，可以加引出线将零件切断。
|
二、使用方法
注意：《》、【】中的内容均为可跳转的教程链接，点击链接，即可查看功能对应的详细参数说明、使用方法。
1.自动添加。
| 普通引线 | 板外引线 |
|

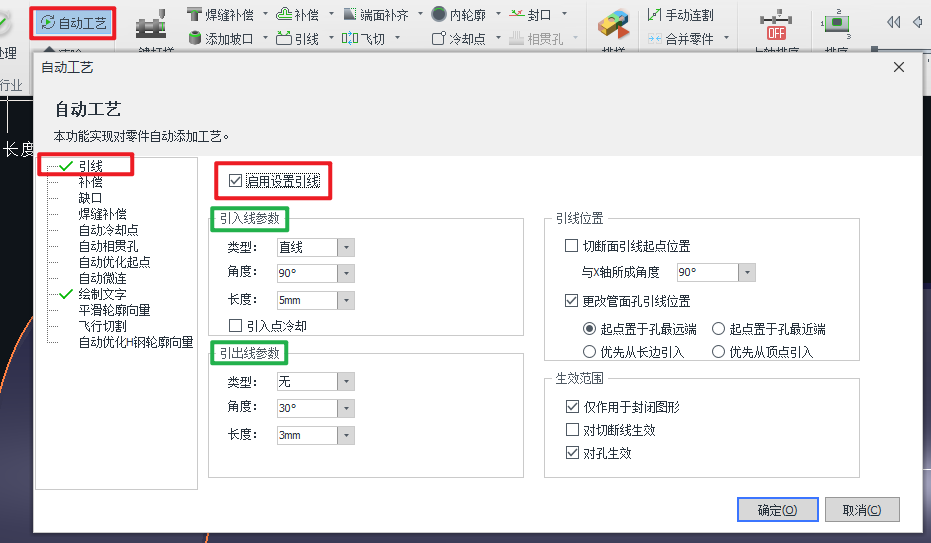

导入零件前，在【自动工艺】中开启【引线】
|

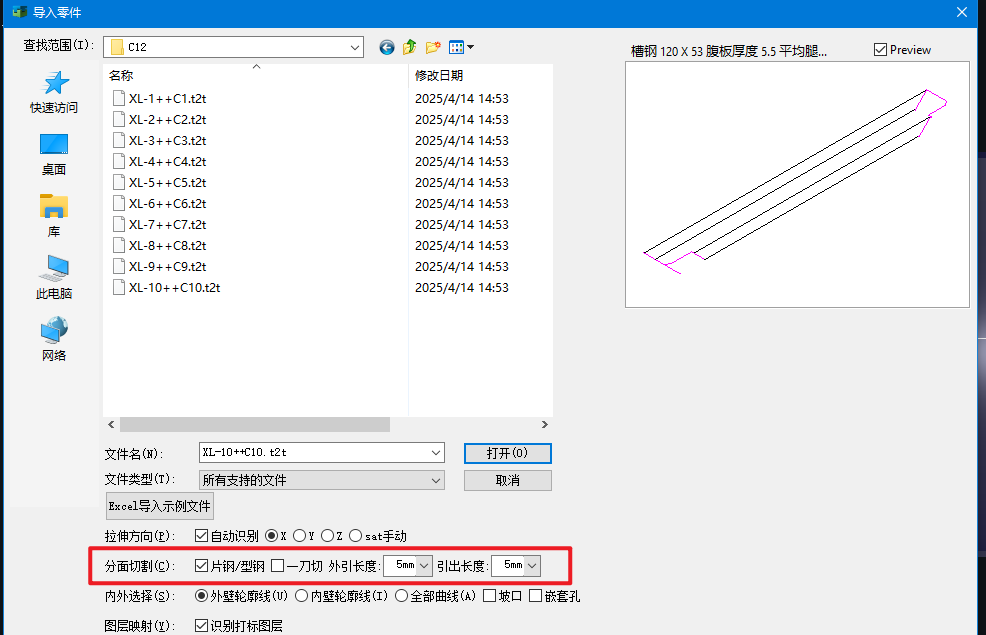

导入零件时，在【导入参数】中设置板外引线长度。
|
2.手动添加。
| 普通引线 | 板外引线 |
|

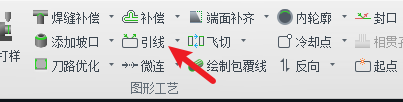

导入零件后，在工具栏中点击【引线】
|
导入零件后，在【特殊刀路】中设置板外引线长度。
|
注意，当刀路是【特殊刀路】的时候，要用《特殊刀路》教程里的方法添加板外引线；

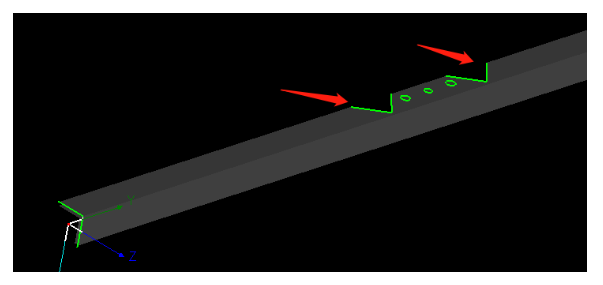

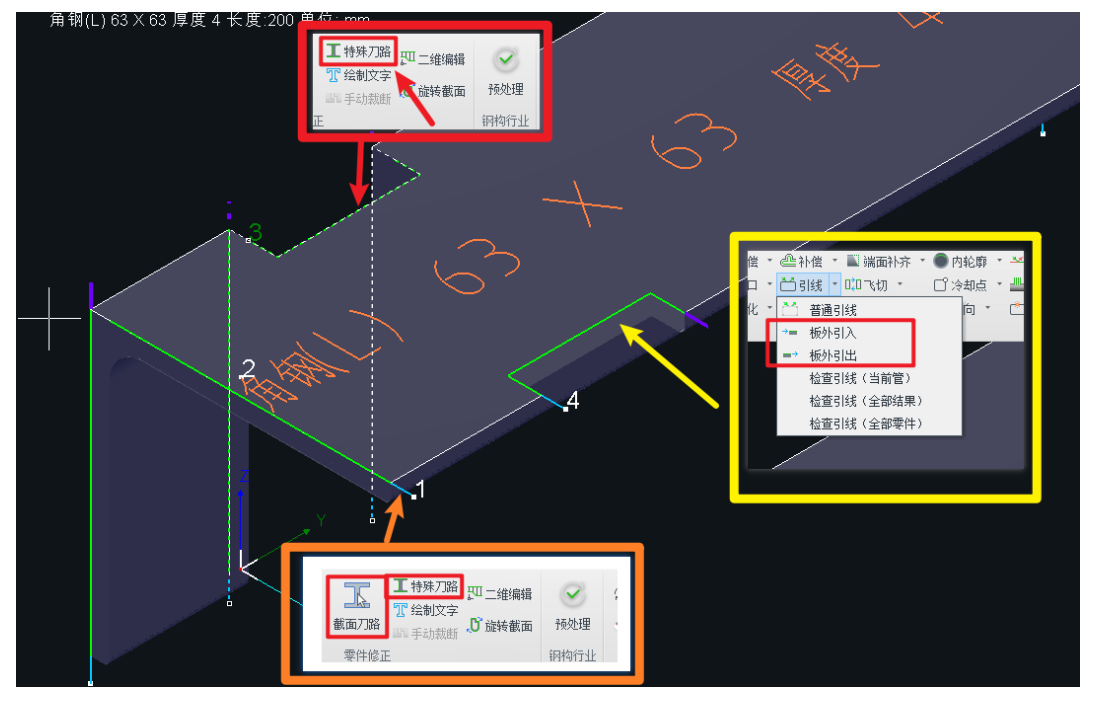

当想要对普通翼缘孔添加板外引线时，直接在主界面【引线】下拉按钮中添加板外引线就可以，示例图如下。

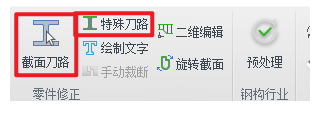

如何判断是不是特殊刀路？——选中刀路，看工具栏【特殊刀路】按钮是否亮起，亮起就是特殊刀路，若置灰就是普通刀路。
3.参数释义。
| 参数 | 释义 |
| 引线类型 |

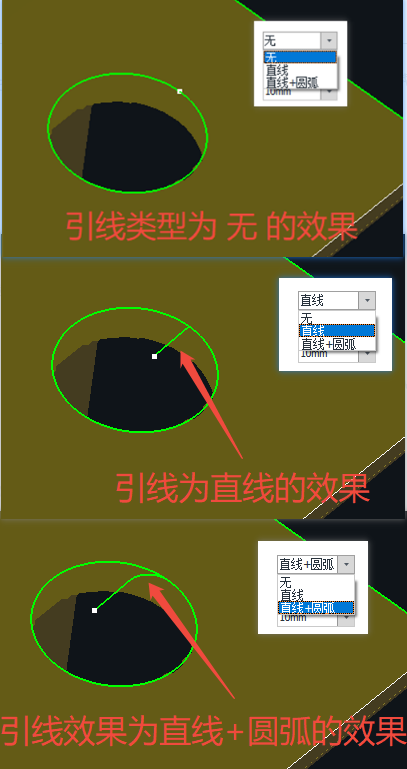

有三种可以选择，其中直线+圆弧效果如下图所示。
|
| 角度 | 引线与刀路的夹角 |
| 长度 | 引线的长度 |
| 引入点冷却 | 自动在引线结尾处添加一个冷却点 |
| 连割 | 《连割》 |
| 引出线 |
加工管材时，由于重力因素，在切断刀路结束之前零件就可能掉落，导致还未结束的激光打到零件上，造成烧痕，影响零件美观。 设置引出线可以避免此类烧伤。 |
| 切断面引线起点位置 |
勾选，表示在设置引线的同时改变切断面线上的起点位置； 不勾选，切断线原先的起点在哪里引线就加在哪里。 |
| 与X轴所成角度 |
决定切断面引线起点方位； 如下图，从管头方向看管材截面： 红圈处的起点与X轴的角度是90°，黄圈处则是180°。
|
| 更改管面孔引线位置 |
勾选，表示在设置引线的同时改变孔的起点位置； 不勾选，孔原先的起点在哪里引线就加在哪里。 |
| “远端”、“近端” |
按Y坐标大小划分的，靠近管材末端的一侧是远端； 如红圈里的白色起点；靠近管头的一侧是近端如黄圈处所示。
|
| 长边、顶点 |
按相对位置确定的： 例如上图蓝圈是方形孔的一个顶点。 |

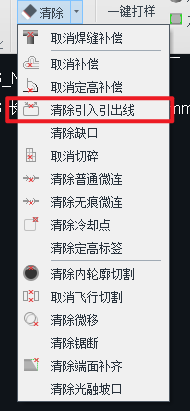

4.清除引线。
三、常见问题
1.如何更好地分辨引线与刀路？

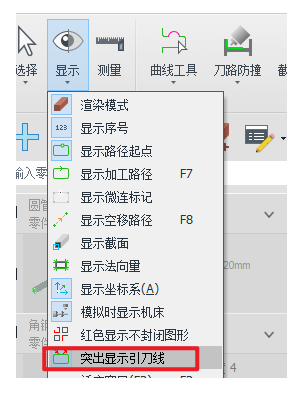

在【显示】中勾选【突出显示引刀线】，板外引入就会变成蓝色、板外引出变成紫色、普通引线就变成红色。
2.板外引线和普通引线能相互替代吗？
需要从板外引入时，一定要用板外引入的引线，不能用普通引线，否则切割方向可能会有问题！
例如下图这样角钢面上从边缘起刀的孔，就需要用板外引入线。
3.TubePro中可以添加引线吗？
由于TubePro的引线只有普通引线，所以必须在TubesT里加好。建议先对零件加好引线然后再排样。
-
