一、功能简介

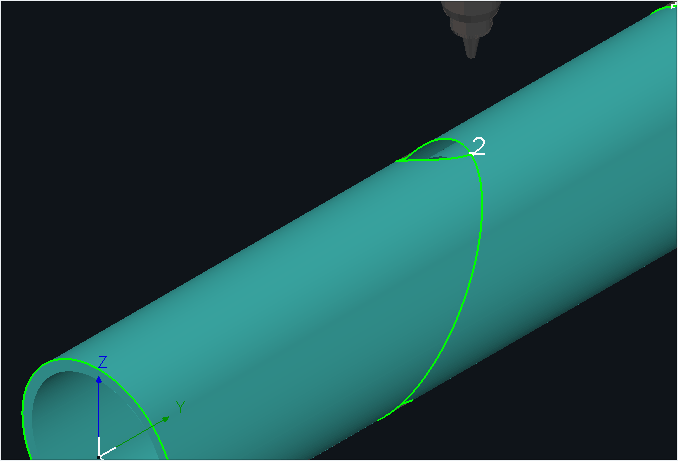

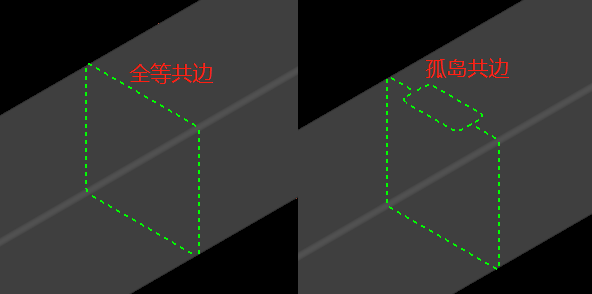

TubesT的孤岛共边是指两个零件的切断线不完全一致,只有部分共边,中间有孤岛废料的情况。





二、使用方法



1. 权限相关



(1) 从7.1.25版本开始支持角钢槽钢孤岛共边。

(2) 从7.1.29版本新增孤岛共边添加引线功能。

(3) 从7.1.39版本开始,支持零件带补偿孤岛共边。



2. 注意事项



自动排样的孤岛共边里有三种不同的刀路,可以根据需要灵活选择。

(1) 除非是对称的双孤岛,为切割动作好看,选择孤岛三刀切,此外都选择另两种刀路。

(2) 如果是单孤岛,就选孤岛连割。

(3) 如果孤岛较多或较大、共边切断线较短的情况,就选单零件切割。

除上述三种特定情况,单零件切割和孤岛连割各有优势,可以自由选择。



3. 参数释义



①单零件切割

先将第一个零件切掉,然后再切掉所有孤岛废料,得到第二个零件的左切断线。

优点:几乎对任何情况都可以用,尤其是对最后的共边线较短的情况,第一刀就将零件切掉,不用担心零件和管材连着一点点转动的时候造成管材形变。



②孤岛连割

从孤岛处起刀,遇到的每一个孤岛都先切掉,直到整圈切完。

优点:对于只有一个孤岛的刀路,可以先切孤岛再切断,是连贯的一刀。



缺点:如果孤岛较多或较大,最后一刀的切断线比较短的话,就可能出现最后一刀还没切,零件就因重力坠落,导致管面拽断不整齐的情况。

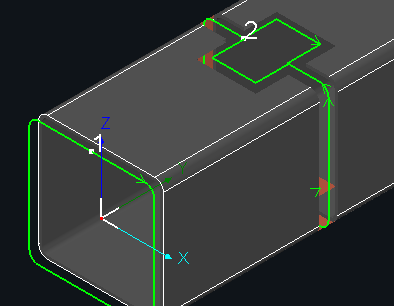

③孤岛三刀切

先割孤岛线,然后剩余一刀切掉。

优点:切割连贯流畅,但使用场景局限于两个对称孤岛的情况



④孤岛共边加引线

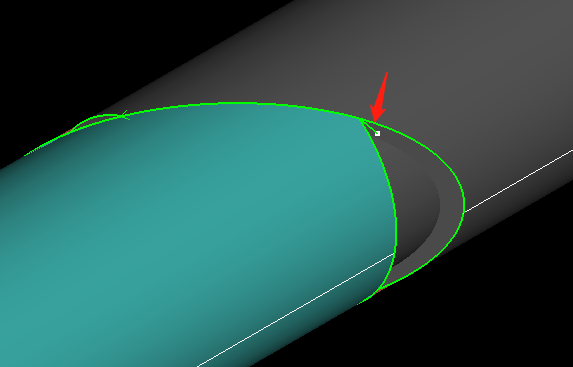

孤岛共边不允许修改起点,如果排样后孤岛共边线上的起刀位置不好起刀,可以在孤岛共边线位置加引线工艺。

在自动排样参数界面时,勾选孤岛共边下方的<添加引线>选项,即可单独为孤岛共边刀路加引线。



这样自动得到的排样结果,孤岛共边的刀路上会带有引线。



**特殊情况1

对排样结果加引线时,选中排样结果,用<引刀线>功能,不会改变已经加好的孤岛共边引线。

**特殊情况2

如果手动调整过排样结果,那么被调整的孤岛共边,会丢失引线。



此外,对于没有引线的排样结果,也允许单独加引线。

操作步骤:选中孤岛共边线,点<引刀线>,设置合适角度和长度的引线,可以加上引线。





三、常见问题



1. 带补偿的零件怎么孤岛共边?



7.1.39之前的版本,孤岛共边时会丢掉孤岛的补偿。如果不能升级软件,建议通过这种方式实现:TubesT-如何对孤岛共边的零件进行补偿
