TubesT-入门教程(文档)

一、TubesT是什么?

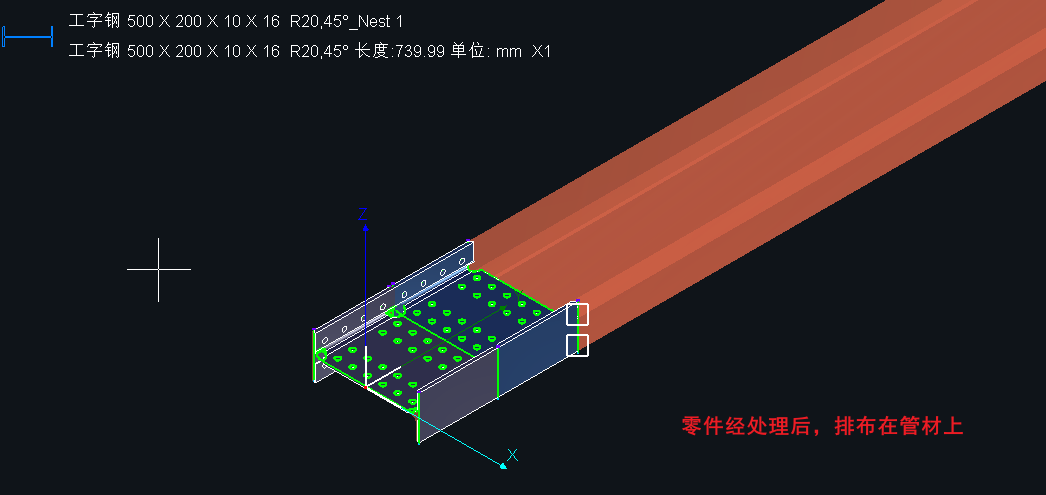

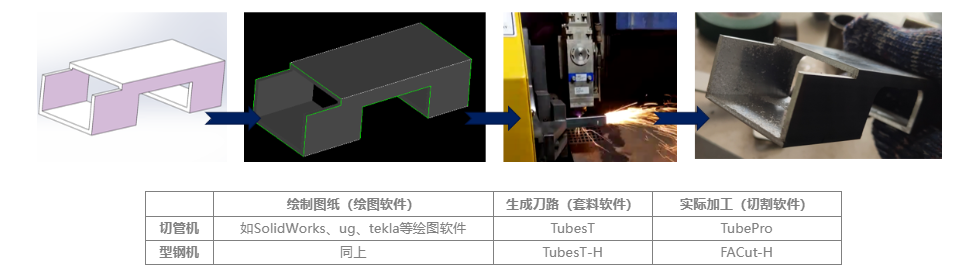

TubesT 是一款套料软件,可根据导入的零件图纸自动生成可加工刀路。它能在兼顾实际生产安全与效率的基础上,将零件以最省料的方式排布于管材上,并为零件的每条刀路编排刀序,最终推送至切割机床进行加工,如下图所示。



二、TubesT怎么用?



1.软件使用主流程:

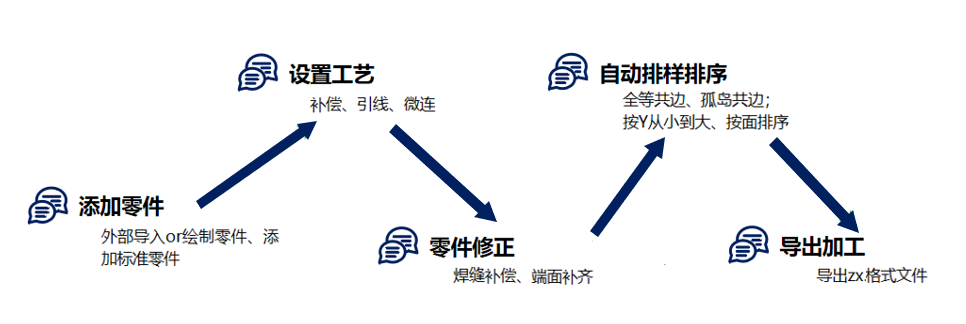

主要流程如下图所示:导入/绘制零件 → 添加工艺 → 零件修正(即刀路编辑)→ 排样、排序 → 导出加工。

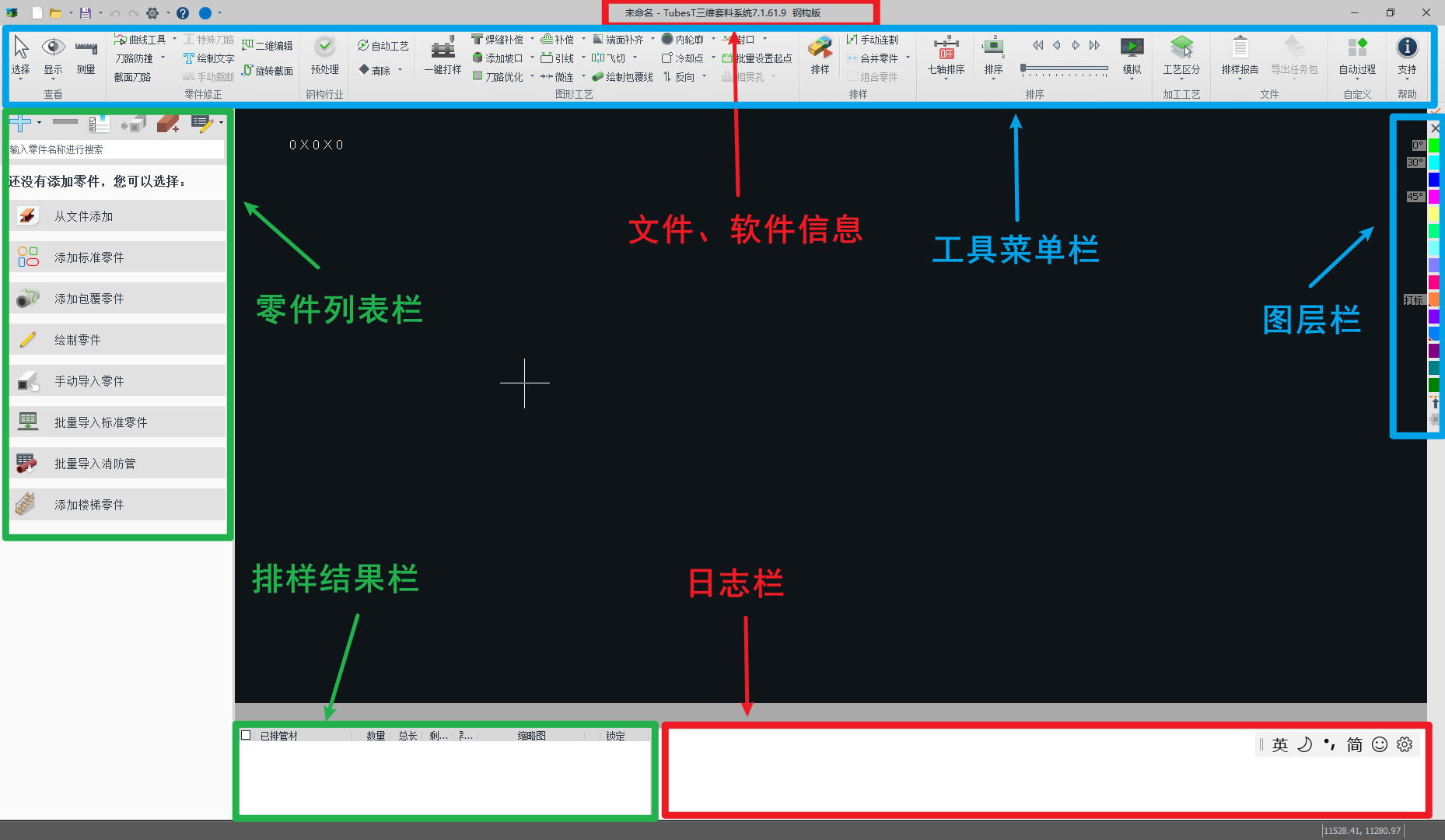

2.软件主界面:





位置 功能 详细教程

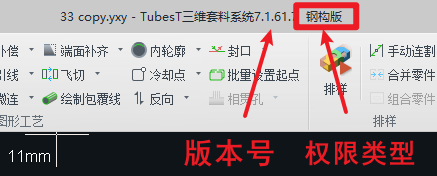

软件信息

显示文件名、软件名称、软件版本及权限类型:

  • 不同的权限类型,对应软件内可使用的功能不同。
  • 不同的版本号,对应功能的更新与问题修复情况不同;软件每年会进行多次更新,上线大量实用的新功能。
  • 每期工作人员会在技术交流群内发布更新情况。点击工具栏的【支持】,扫码加入社群可获取最新消息!
版本对照表
零件列表栏
  • 导入、绘制零件;
  • 修改零件数量、名称、添加备注信息;
  • 批量选择零件、批量添加工艺等。

  • 各种文件格式的含义和用途是什么?——点击右侧《管材类格式一览》可查看讲解。

从文件添加

管材类格式一览

绘制零件

批量修改零件信息





工具菜单栏
  • 添加工艺、零件修正;
  • 排样、排序、模拟、路径检查;
  • 配置脚本动作、使用辅助工具等。

 《自动工艺

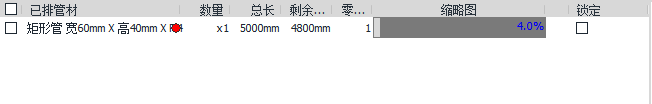

排样结果栏

显示排版结果、利用率、管材个数、修改排版名称等:

自动排样

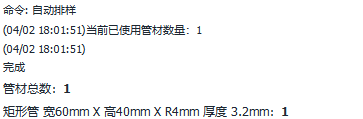

日志栏
  • 提示您进行的操作是否成功
  • 若未成功可以看日志栏是否有红字提示~

                     /

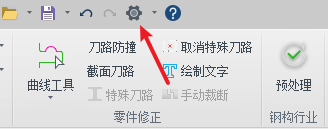

参数设置

部分个性化、导入导出常用习惯可以在此处设置。

          《参数配置(更新中)》
调整视图

可以根据需要,调整零件显示的视图方向

调整视图显示





三、各类解决方案



当您了解了软件的基本使用方法后,可以根据自己的加工需求、需要处理的零件图纸,参考下面对应解决方案进行操作~



1.各截面管材的加工方案:





2.各行业的加工方案



    • 《钢构行业解决方案》
    • 《楼梯护栏行业解决方案》
