一、简介

零件导入前，开启【自动工艺—绘制文字】或【预处理—绘制文字】，可在导入时自动生成打标文字。

【文字内容】支持两种方式：

• • • 从文件内部读取（仅对*.rnc格式生效）：自动读取*.rnc文件中已有的文字信息。
    • 使用零件名称：在所有零件上自动添加内容为【零件名称】的打标文字。

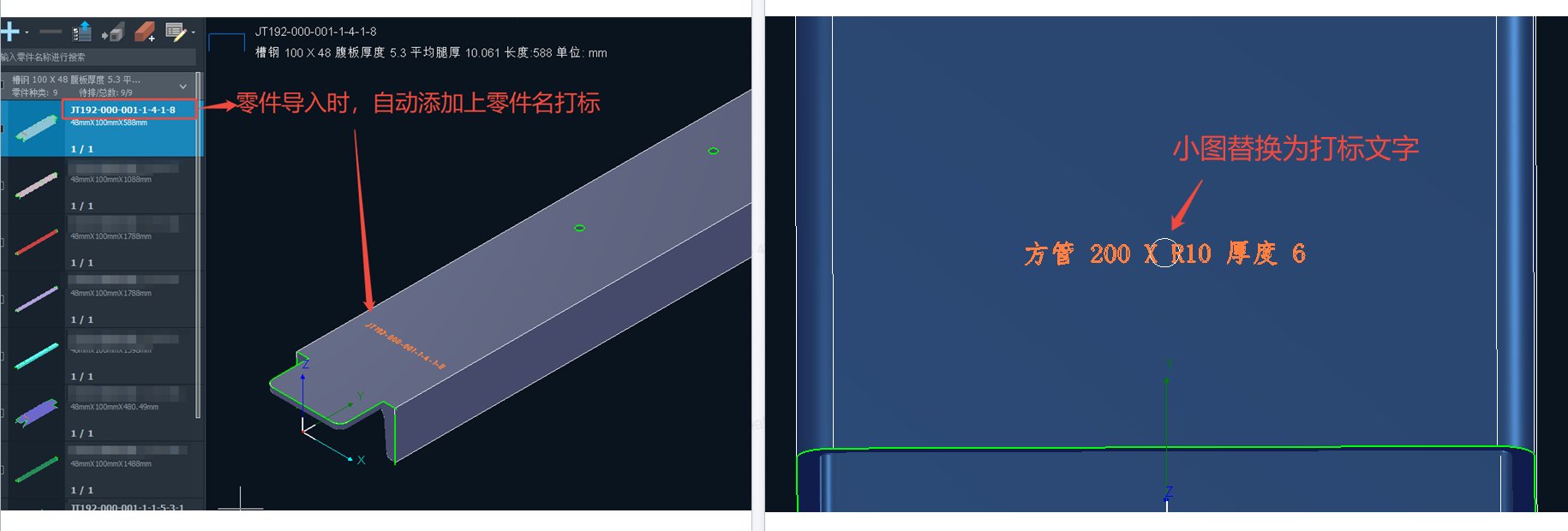

其中，若在参数设置中使用 【替换定位图形】，可以自动将零件上的小图自动替换为打标文字，满足打标文字需要放置在不同管面位置上的场景。

二、功能选择及操作步骤

1. 功能选择

• • 若您的软件版本为小管版、两卡版、专业版，则可以【自动工艺】功能。
  • 若您的软件版本为型钢版、钢构版、专业版(钢构特性包)，则推荐使用【预处理】功能 。

2. 操作步骤

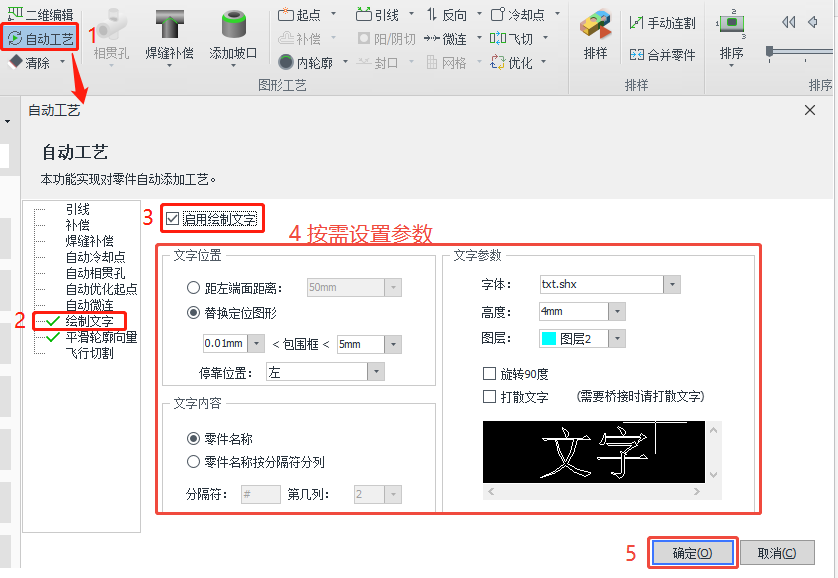

(1) 【自动工艺】操作步骤

① 在导入零件前，单击【自动工艺】→【绘制文字】，勾选【启用绘制文字】。

② 按需设置参数，单击【确定】。

(2) 【预处理】操作步骤

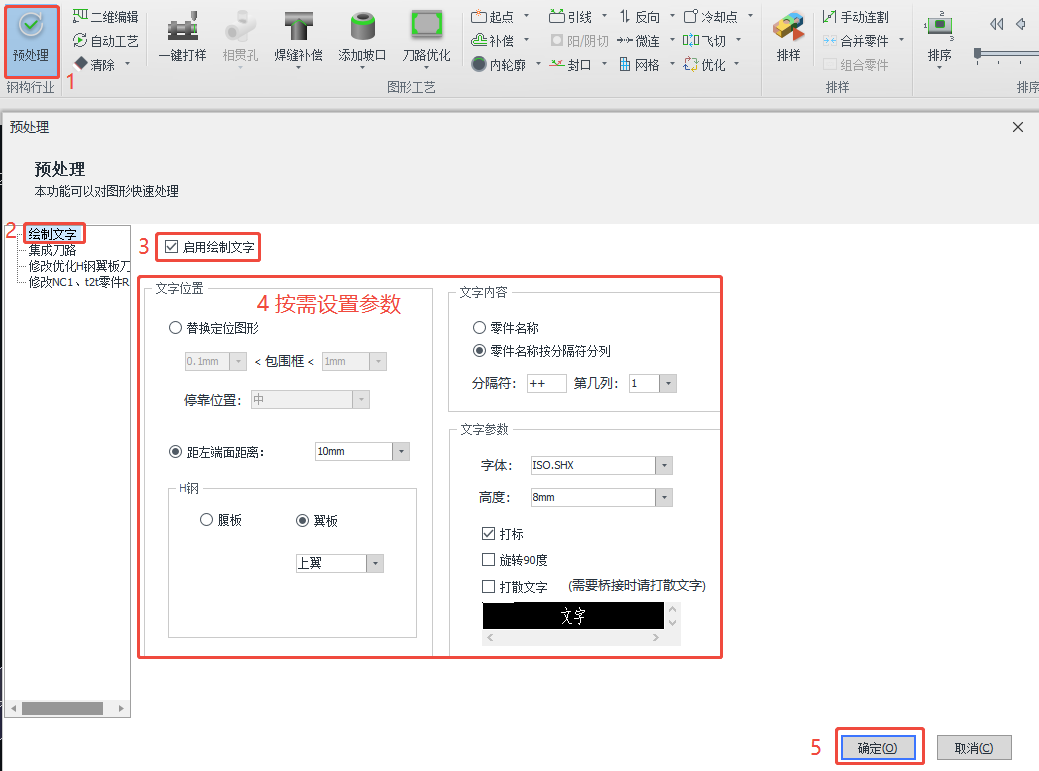

① 在导入零件前，单击【预处理】→【绘制文字】，勾选【启用绘制文字】。

② 按需设置参数，单击【确定】。

三、参数释义

1. 文字位置

文字位置主要有【距左端面距离】、 【替换定位图形】两种方式。

方式	距左端面距离	替换定位图形
含义	当选择设置【距左端面距离】时，则会将打标文字放置在距离零件左端面一定的位置上。	当选择设置 【替换定位图形】时，则会将符合要求的小图替换为打标文字。 注：被替换的小图必须是在零件中唯一存在，符合替换尺寸范围的图形。 若存在多个被替换尺寸范内的小图，则会提示“自动工艺添加失败错误”，零件列表中的零件并以淡红色标出。

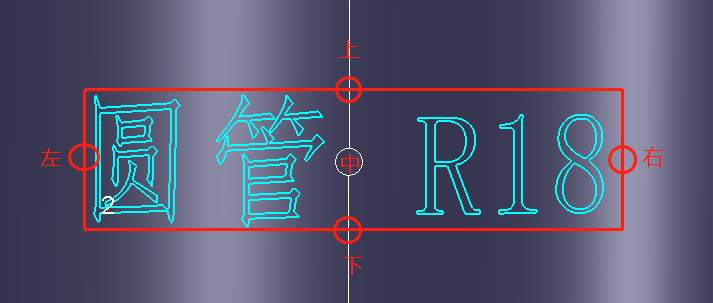

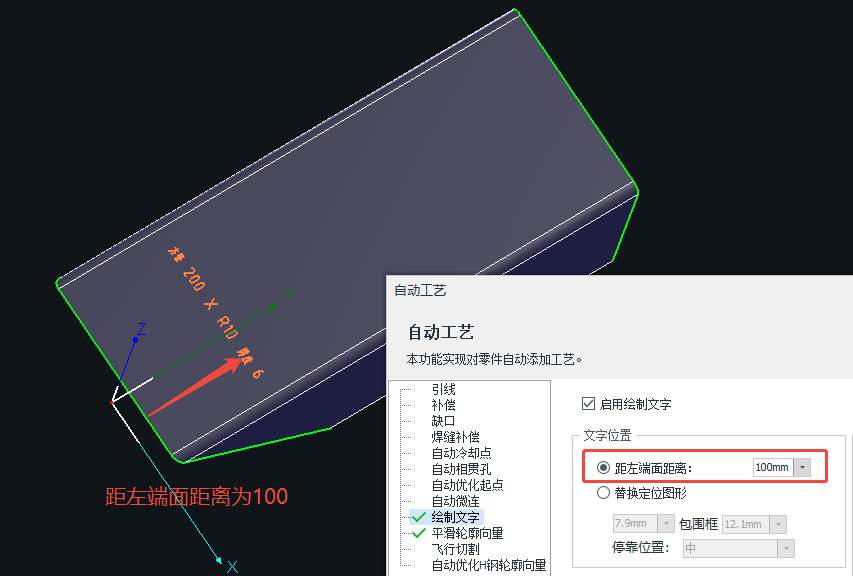

参数	距左端面距离 = 打标文字距离左侧端面（即原点位置）Y方向上的距离	① 包围框范围 = 小图的尺寸范围大小，即绘图时小图形的长、宽或直径。 注：包围框范围取小于号，即 **mm < 包围框 < **mm ② 停靠位置 = 小图和打标文字的相对位置，即原本小图会位于生成的打标文字的什么位置方向。如下图

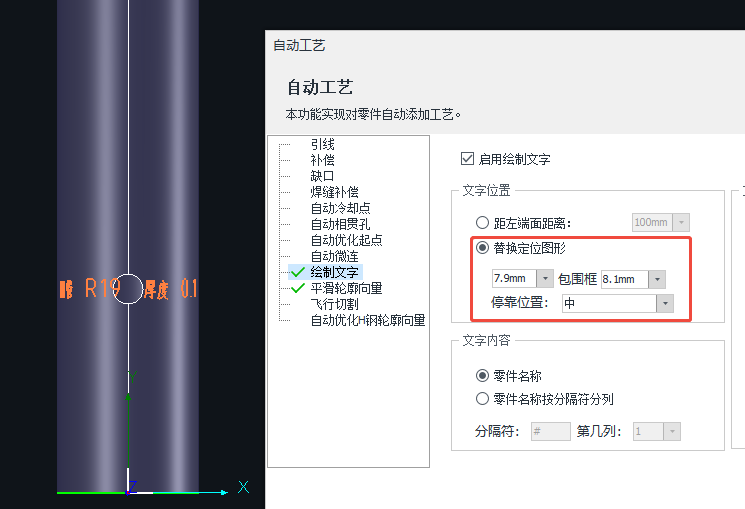

示例		小圆孔的直径为8，将参数设置为 ① 0.1 < 包围框 < 8.1 ；② 停靠位置为中。 小圆替换为零件名称，且小圆位于零件名称中心位置。

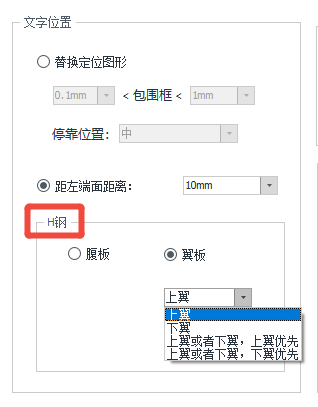

此外，【预处理—绘制文字】中针对H钢零件，还可以自由选择打标在哪个面上。

2.  文字内容

文字内容主要有【从文件内部读取（仅对rnc格式生效）】、【使用零件名称】两种方式。

1）从文件内部读取（仅对rnc格式生效）：自动读取*.rnc文件中已有的文字信息。如下图所示。

2）使用零件名称：打标内容设置为零件的名称。可选择是否【使用分隔符】。

• • • 不勾选【使用分隔符】，如下图所示。

• • • 勾选【使用分隔符】。在零件名称中设置分隔符，可以选择将分隔符间隔开的第几列文字作为打标内容。默认分隔符为#，取第1列。示例如下：

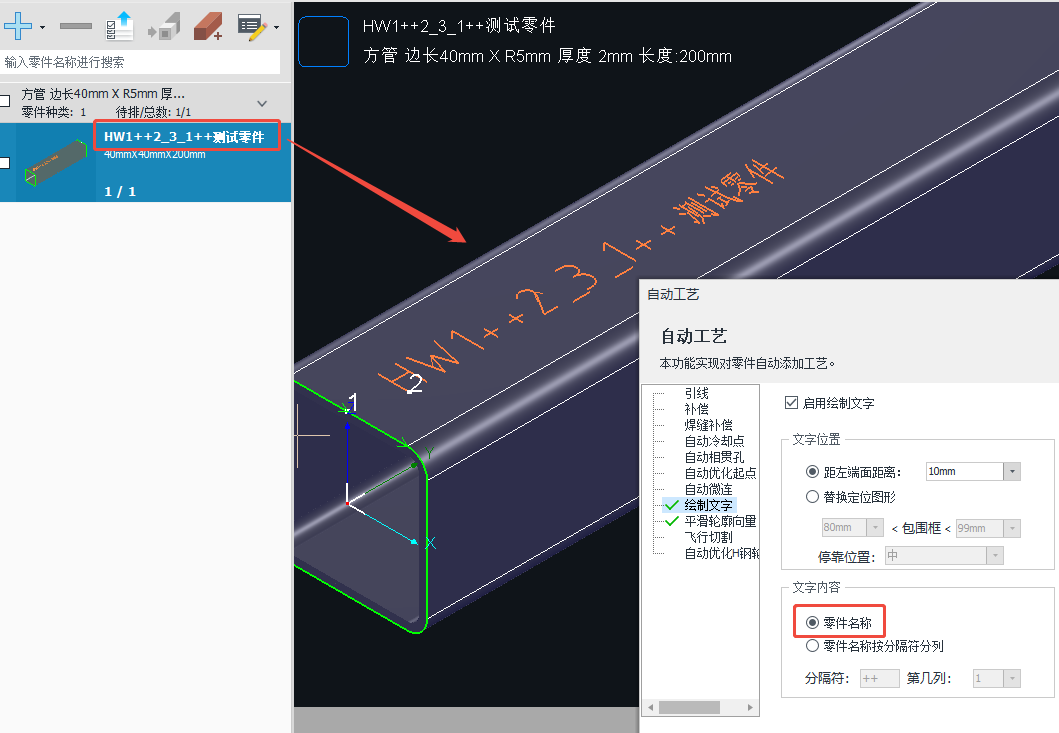

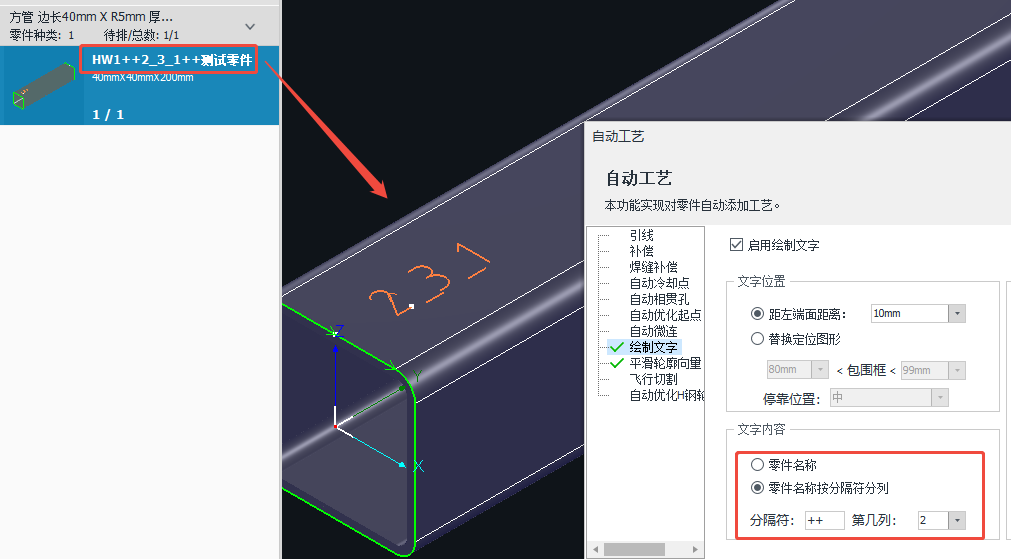

图中零件名称为 HW1++2_3_1++测试零件,

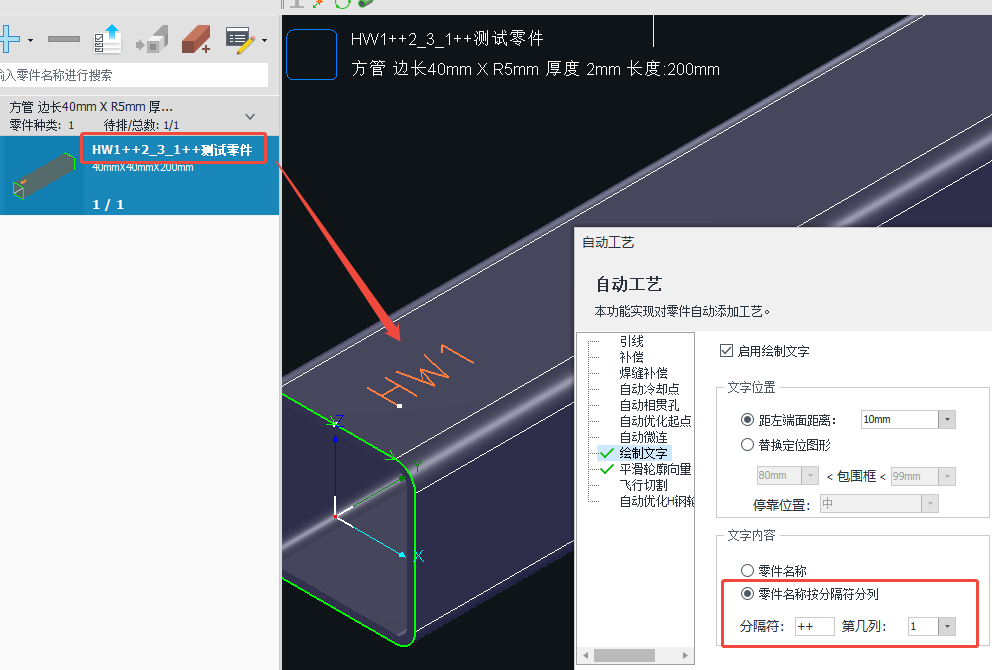

• • • • 当设置分割符 “++”  、第1列  ，则打标文字内容为 HW1。

• • • • 当设置分割符 “++” 、 第2列 ， 则打标文字内容为2_3_1。

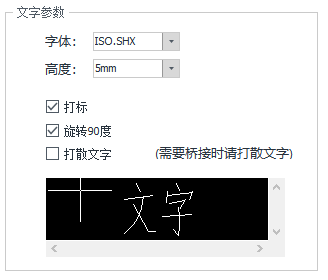

3. 文字参数

软件提供了多种文字参数。

参数	含义	示例

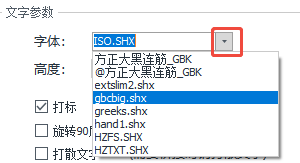

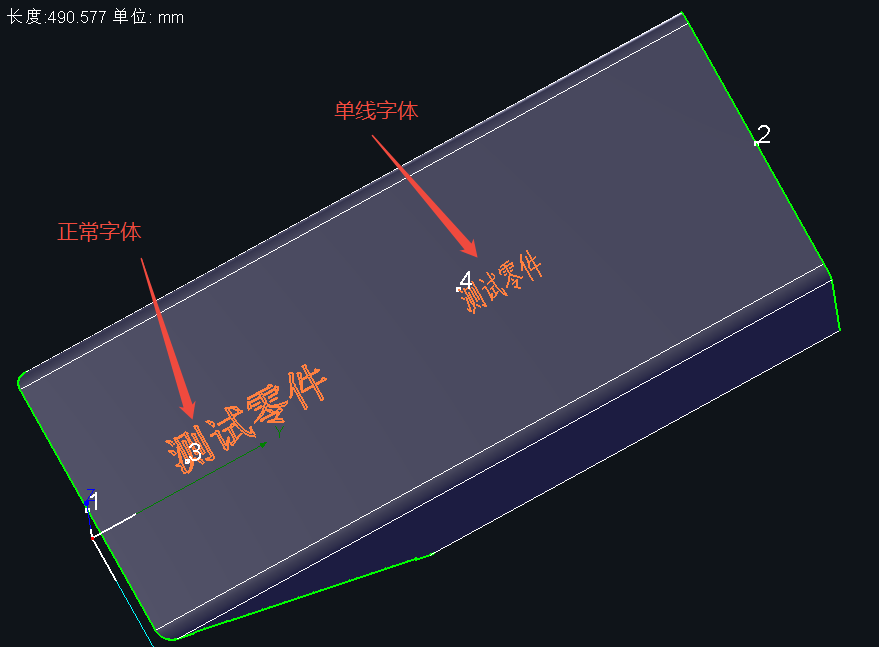

字体	字体有很多种类，黑色区域里为预览效果。 为了美观，可选正常（镂空）字体。 为了缩短加工时间，可选单线字体。 注：后缀“.shx”的字体为单线文字。

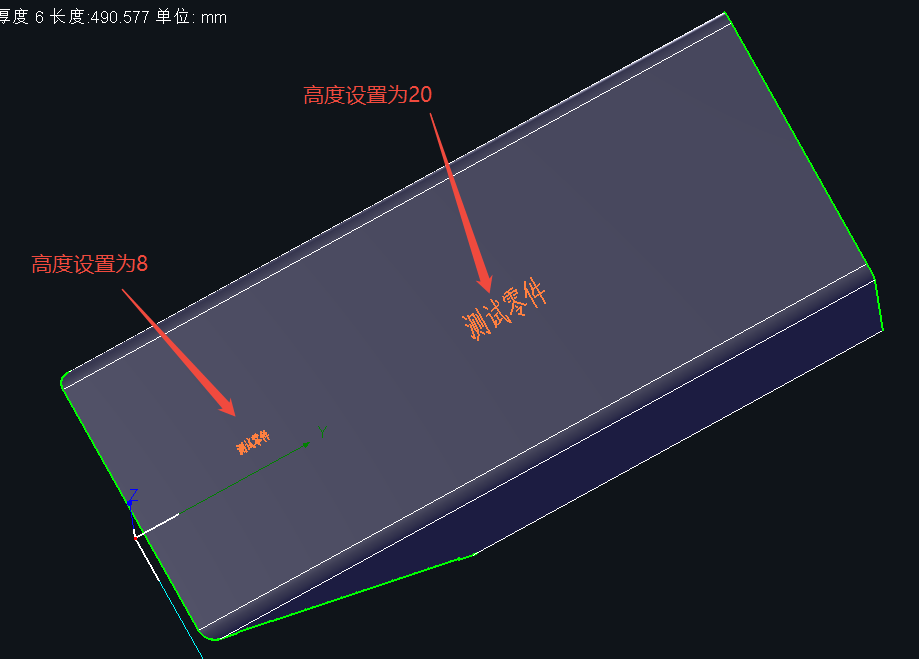

高度	打标文字的大小 高度根据管材尺径设置，高度的数值越大，文字越大。 注：经测试，8 mm — 12 mm已足够看清楚和区分零件。

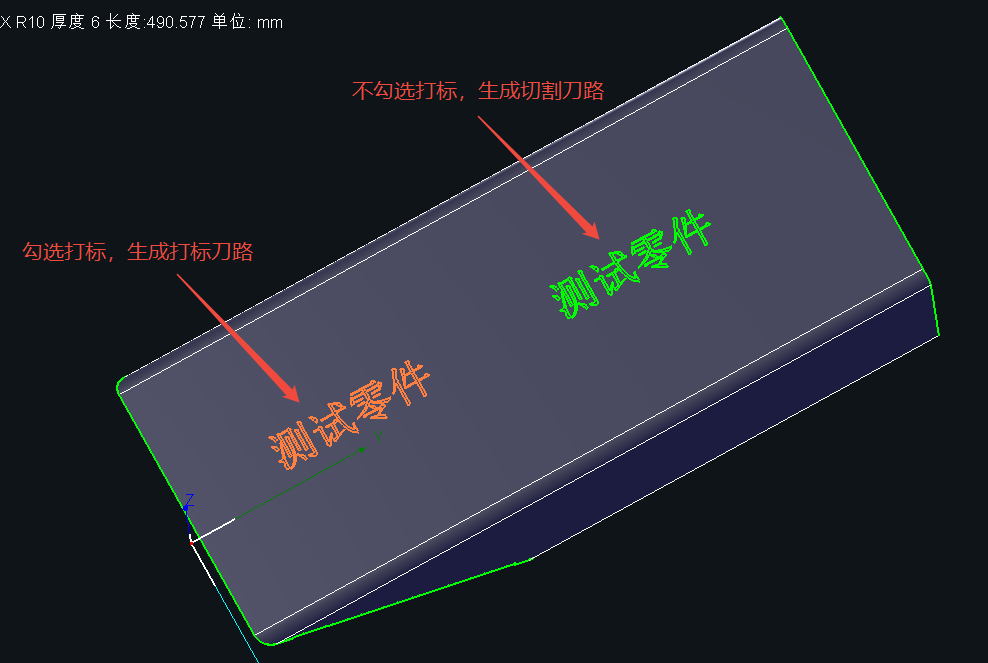

打标	若文字需要打标，则勾选； 若文字需要切割（如镂空字），则不勾选。

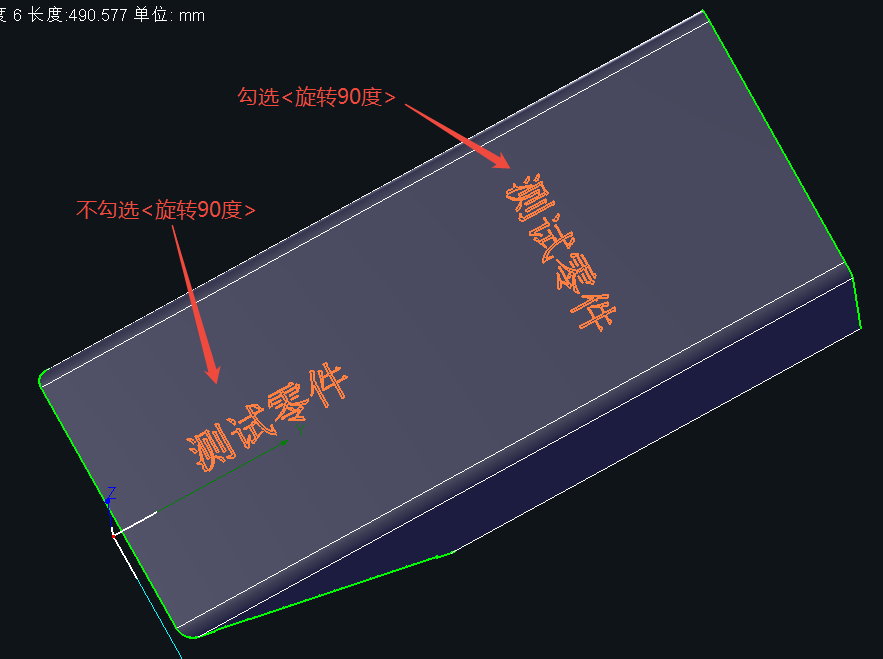

旋转90度	调整文字方向 若不勾选，文字沿y轴摆放；若勾选，文字沿x轴方向摆放。

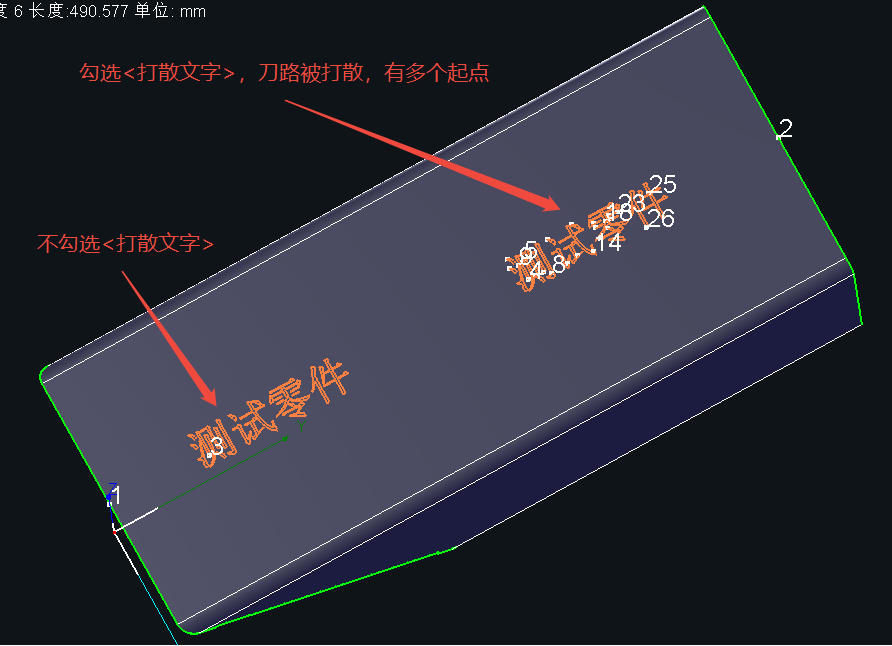

打散文字	若需要对文字添加桥接的话，则可以选择勾选打散文字。 在打标文字时建议不勾选！

四、操作视频

 1. 文字位置为<距左端面距离>，以及H钢零件自由选择打标在哪个面：

2. 文字位置为<替换定位图形>：

五、常见问题

1、打标文字是否可以放置在指定面？

• • H钢零件：可以通过【预处理】设置将打标文字放在指定面。

  • 其他截面零件：目前自动添加的打标文字，放置位置是随机的，不能指定。
    • 注：槽钢零件的打标文字会优先放置在腹板，腹板上放置不了才会放到腿上。

• • 若想将打标文字放置在指定位置，建议使用手动添加文字~

2、自动添加文字失败，出现“添加失败错误提示”怎么办？

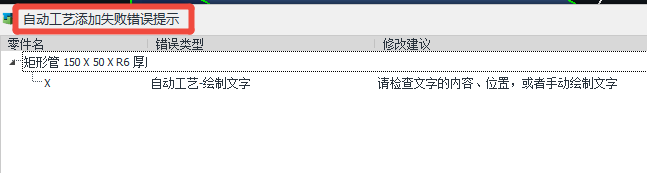

若当前零件上没有合适位置放置打标文字。添加失败或位置错误后，会有弹窗提示，并且零件列表会以粉框或深蓝色框标出：

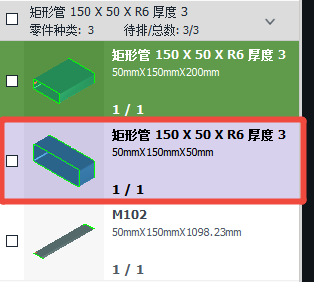

• • • 粉色框：表示绘制文字的参数不满足打标要求，零件没有加上文字。比如文字长度大于零件长度，打不上标。
      • 对于粉色框的零件，需要重新添加文字。① 建议手动添加，将文字高度适当改小。② 修改绘制文字的参数，然后重新导入零件。比如减小文字高度，或勾选/不勾选<旋转90度>。

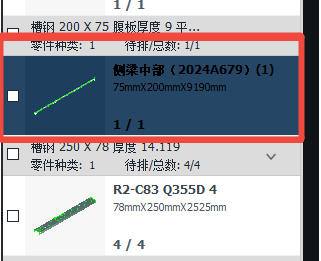

• • • 深蓝色框：表示零件加上了打标文字，但是位置不满足“距左端面的距离”。
      • 对于深蓝色框的零件，查看一下文字位置，如果无伤大雅就可以忽略。如果不满意位置，则删除零件上的文字，调整<距左端面的距离>的值重新添加，或手动添加。

3、切割软件上如何设置打标？

TubesT 中，已将打标刀路设置为了单独的图层。在TubePro中，为打标图层单独设置工艺即可。

例如将打标刀路设置为图层2（蓝色），在TubePro中需要为工艺2调一套打标参数。

不会调打标参数可以参考下图：

思路是调高速度、调高喷嘴高度、降低峰值功率、降低占空比。
