TubesT-自动排样-尾部放入长零件

功能简介

不同机型对排样有不同的要求,有的希望长零件在后,有的希望短零件在后。

七轴拉料或者避让机型,需要最后的一根零件大于一定长度。此时可以使用<尾部放入长零件>。



使用方法

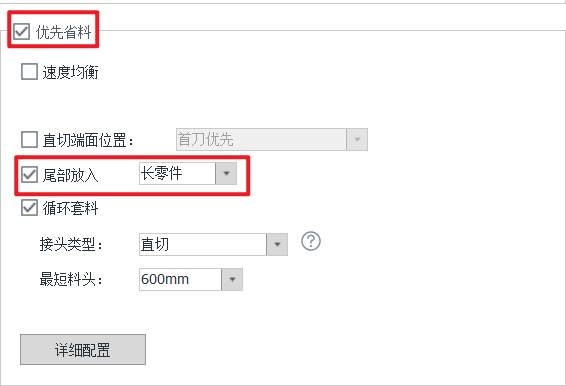

1、勾选<尾部放入长零件>

必须勾选<优先省料>,才能勾选<尾部放入长零件>



2、设定长零件的区间

例如零件长度必须大于800,那么可以填“800” < 零件长度 < “6000”。

请不要将零件上下限填反。



3、设定策略偏重

由于这是给排样增加限制条件,势必需要在“尽量省料”和“优先满足条件”二者之间做选择。

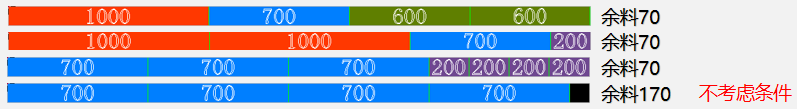

例如本来有这样的排样结果:

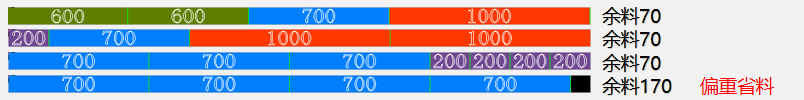

如果希望在“尽量省料”的前提下,达成长零件在后的条件,只能有两根管满足条件:

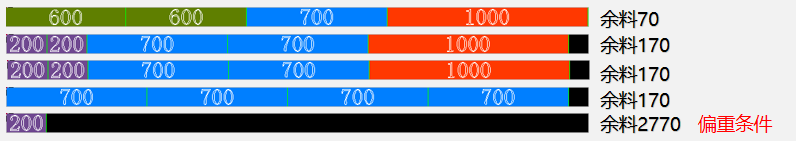

如果希望在“优先满足条件”的前提下,再尽量省料,能让三根管满足条件,但可能会比前者多用一些材料:

所以,请根据实际需要,选择“偏重条件”还是“偏重省料”。



温馨提示

1、在1.39版本中新增尾部放入功能,使用优先省料或尾部放入的功能后,排样计算时间可能会比较长,也可以升级为官网最新版本后再排样;

2、如果不愿意排那么久,可以在排样中途点击停止,软件将在2分钟内退出排样算法;

3、如果您遇到了不太理想的排样结果,欢迎点左上角的<保存>按钮,保存yxy文件发到三维套料交流群,让群主协助排查一下。
