一、功能简介

对于比较简单的、有规律的零件，可以Excel表格根据参数批量生成零件，这样得到图纸的效率是非常高的。

将零件尺寸输入Excel表格中，然后将Excel表格导入TubesT内，即可自动生成零件。

脚本Excel导入支持圆管、矩形管；允许开圆孔；支持打标文字；支持斜切。

二、功能说明

1、版本权限

(1) TubesT 7.1.39版本起，支持脚本+Excel批量导入零件。

(2) TubesT 7.1.45版本起，优化脚本导入，支持更多主管、支管类型。

2、零件特征

(1) 支持截面类型：圆管、矩形管、角钢、槽钢、工字钢、简单异型管；

(2) 支持切除特征：① 开圆孔/方孔/椭圆孔/腰型孔/简单异型孔； ② 开尖角V槽/圆角V槽；③ 端面斜切、端面马鞍口；

(3) 支持添加打标文字、喷码内容。

3、定制说明

如果要绘制的零件符合 ① 量大、② 规律一致的零件，可以联系TubesT技术服务人员订制脚本，当前脚本定制需要付费+排期。

• • • 沟通价格、排期后，编写完成，会提供对应的脚本文件、Excel模板(类似下图)：

• • • 收到文件后，用户根据Excel模板输入参数。
    • 填写好Excel模板后，从【批量导入消防管】入口导入Excel，软件生成对应零件。

4、功能位置

脚本Excel需从【批量导入消防管零件】中导入TubesT。

打开【批量消防管零件】入口的方式：

单击软件左上角的齿轮，打开用户参数配置界面，勾选<启用批量导入消防管零件>。点击“确定"之后，软件主界面上就会有<批量导入消防管>的入口。

5、使用说明

(1) 保证Excel和脚本文件在同一个文件夹内

① 正确示范：

② 错误示范：

(2) 根据Excel模板输入参数，Excel模板里的第一、二行和第一列不要修改！

三、使用方法

1、操作步骤

① 根据Excel模板中的使用说明和参数说明，填写Excel表格。

表格通常包括一系列零件参数，参数填写规则由TubesT售后支持人员和配套脚本一起定制。

② 将Excel从【批量导入通用坡口零件】中导入TubesT。

2、验证方式

(1) 利用测量工具

(2) 点击小铅笔，进入“绘制零件”界面，检查绘图步骤

四、案例

案例一：订制三通管

A老板接固定客户的加工订单，光手头上就有n种组合要画

①  组合1：φ273配合φ219；  ②  组合2：φ219配合φ106；  ③  组合3：φ159配合φ106；  ……

直径组合不同、长度不同，但都是异径三通。

特殊之处是两个管的轴心线不在同一平面上，要求支管的边线和主管的边线在同一平面上。此外，三通管都是直切，且没有开孔。

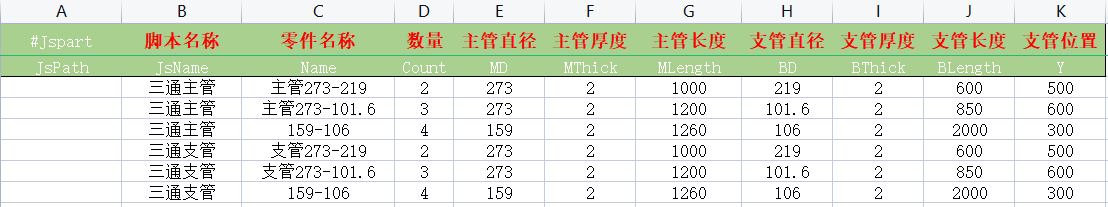

TubesT技术服务人员提供的脚本文件和Excel模板如下图。其中，被开孔的为主管，对应三通主管的脚本，另一个对应三通支管的脚本。

于是，A老板每次只需要填写零件参数，导入软件后，就得到了想要的零件。脚本Excel导入的零件，允许进入<绘制零件>界面查看设计树。

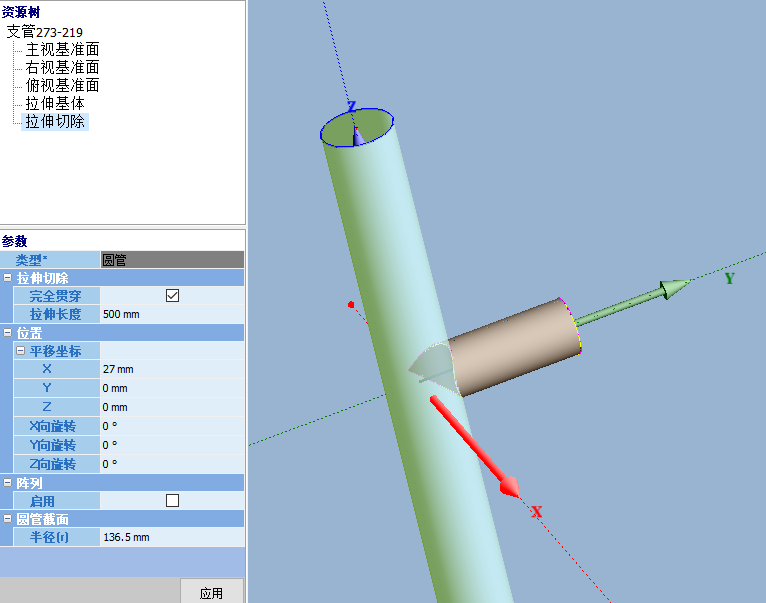

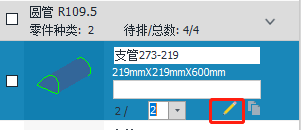

例如，上图零件，是“支管273-219”，点编辑按钮进入TubeDraw界面，在“资源树”里可以看到绘图步骤。

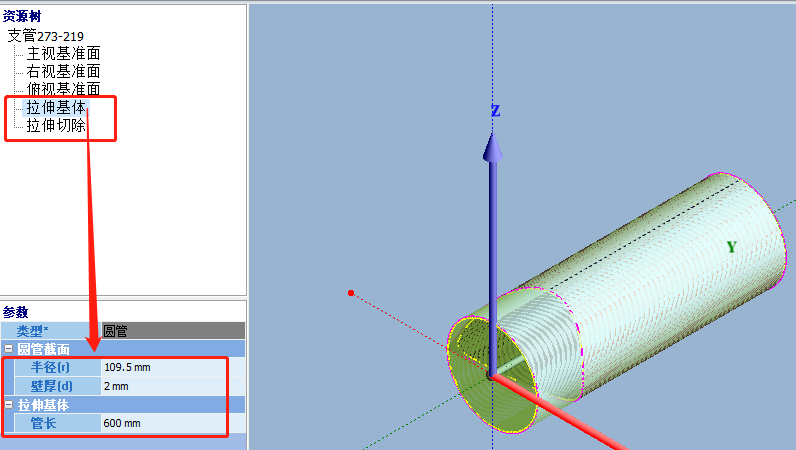

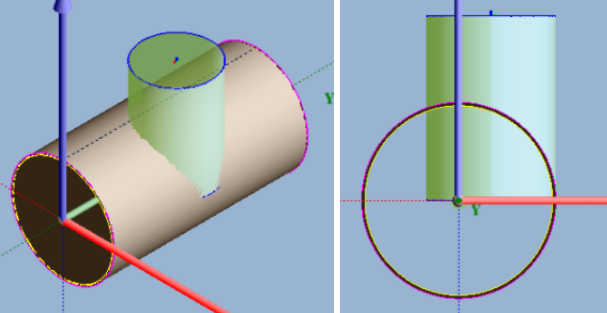

拉伸基体是主管，拉伸切除是切孔。切换可见每一步的效果。
