一、介绍

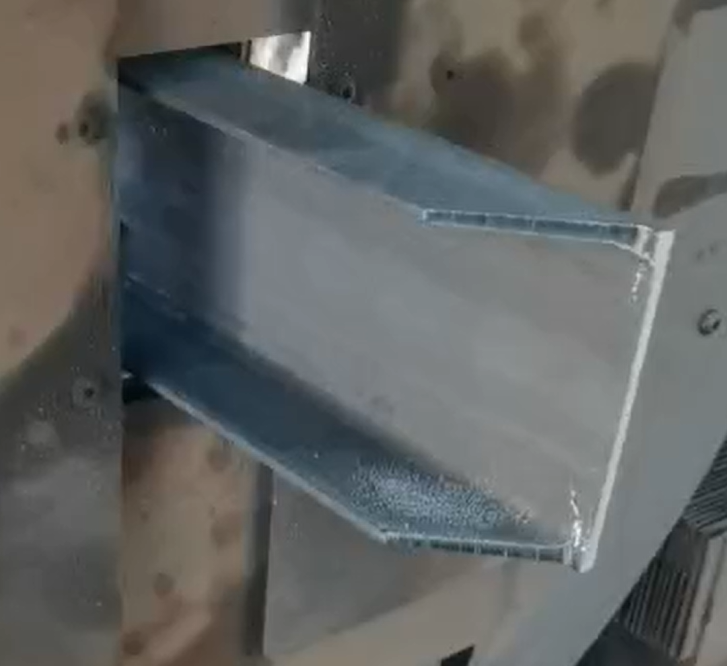

槽钢是激光加工中常见的管型，针对此类管型，TubesT有完善的解决方案，在进行零件处理时，先阅读本教程，可以帮助您更加高效地进行套料！

注意：《》、【】中的内容均为可跳转的教程链接，点击链接，即可查看功能对应的详细参数说明、使用方法。

二、基础通识

在正式开始操作前，请先确认您已经阅读过《入门课程（文档）》，知晓套料软件在整个加工流程中的作用，以及各种文件格式的使用方法、版本类型的含义。

其次，可以根据自己的实际情况提前将软件配置好，让后面的操作过程更加流畅。

★ 注意：简易版（即TubesT-Lite）、7.1.57及以前的小管版不支持切割角钢、槽钢，7.1.59及以后的小管版支持切割角钢、槽钢，但管径不能超过180。

如何查看版本类型？请参考：《TubesT版本讲解》

三、套料步骤

1.自动工艺

有一些常用操作，比如:

• • • 给零件添加打标文字（推荐）；
    • 对工艺非常熟悉，想让软件给管面孔自动加引线、补偿（推荐）；
    • 有些功能您对功能效果非常熟悉，也是您所在行业常用的功能，比如焊缝补偿、公母拼接，想让软件自动处理（按需）。

都可以在导入零件前，在【自动工艺】中提前配置好，软件就会在导入零件时自动执行操作。

★ 导入零件后只需检查即可，无需人工手动设置，可以大大提升套料效率。

★ 当零件导入后发现刀路奇怪、不是自己想要的效果，也可以检查是不是开了不必要的自动工艺。

2.生成零件

★ 如果导入失败了，可以根据这些经验进行排查《零件导入失败怎么办》。

★ 如果导入后零件名和文件名不一致，可以参考：《导入零件使用文件名》。

3.检查零件

在零件处理前建议先检查零件，防止排样后发现特征不对，需要重新处理，就会占用较多的时间，检查思路可以参考：

• • • 打标文字加没加上？位置合不合适？
    • 如果有坡口，检查是否有零件未识别坡口、或者不是自己想要的效果？
    • 零件刀路有没有异常情况？比如缺少刀路、刀路切在了零件上？
    • 核对零件数量对不对？

★ 如果导入后提示：即将执行<法向量错误检测>，则点击确定。

这个功能会对识别坡口的零件进行坡口刀路的检测。如果有明显错误的零件就会用黄色小三角进行提示。

若有错误提示，参考《法向量错误检测》这篇教程进行解决。非坡口机该条可忽略。

4.通用工艺

5.非坡口机专用工艺

6.坡口机专用工艺

零件特征与问题	功能	对应教程

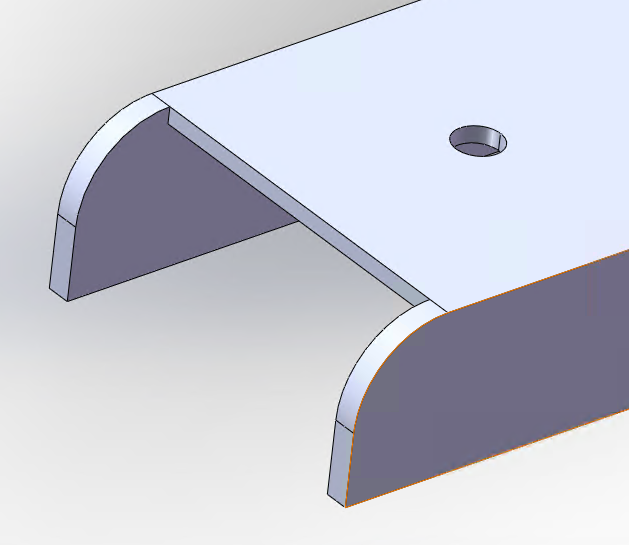

图纸上有坡口，想要识别坡口	导入时勾选【坡口】 扫描坡口	《识别和扫描坡口》
图纸上没有坡口，想要添加坡口	添加坡口	《添加坡口VYKX》

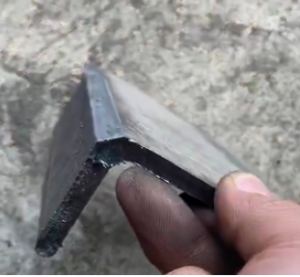

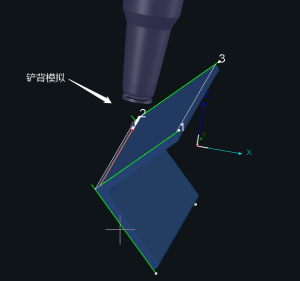

	叠加AB轴	《角钢槽钢铲背》

7.刀路防撞

切割头在摆动的时候容易和零件发生碰撞，此时需要用切割头模型来进行防撞检测。详细使用方法参考《刀路防撞》。

8.自动排样

当零件检查完毕后，就可以进行排样。——详细教程可参考：《自动排样》

★ 排样有特殊要求，自动排样不符合我的预期，可以手排吗？——使用【手动排样】功能。不过建议先检查排样参数。

★ 切管机需要尾部零件满足一定长度才能夹持，或者下料plc需要零件大于某个长度才能触发，需要怎么设置？——使用【合并零件】功能。

9.工艺区分

排样后必须要进行工艺区分。——详细教程可参考：《工艺区分》

10.自动排序

零件排样后，就可以进行排序。排序将会综合考虑加工效率，对每条刀路进行合理排序。——详细教程可参考：《自动排序》

11.路径检查（选做）

零件排序后，可以进行路径检查。软件将可能存在风险的刀路进行弹窗提示。——详细教程可参考：《路径检查》

12.导出加工文件

排样排序后，就可以将排样结果导出。——详细教程可参考：《导出加工文件》。

同时，您也可以导出排样报告单。——详细教程可参考：《排样报告单》

四、加工常见问题

1.为什么打不开加工文件，或者刀路异常？

TubesT和Tubepro的软件版本需要对应， 否则可能会有打不开或者是刀路错误的风险！

查看方式：《TubesT与TubePro的版本对照表》

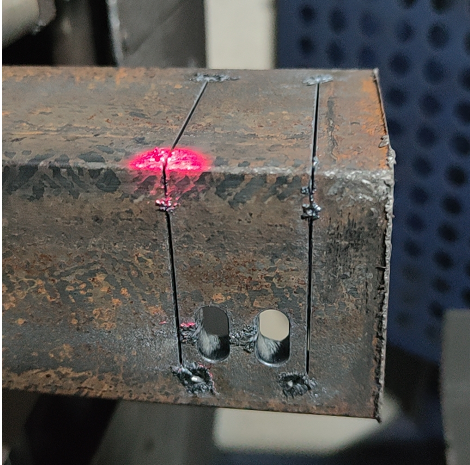

2.加工前如何寻中？

寻中之前先做一次【单面矫平】。

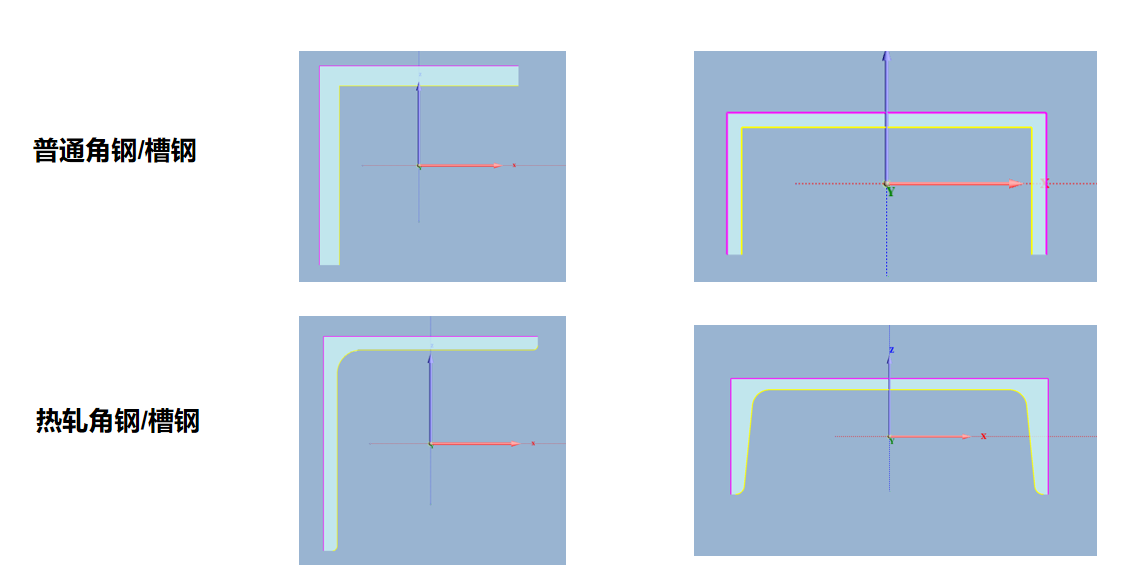

对于导入的槽钢或角钢的图纸，TubePro会自动匹配可用的寻中方式，“L形寻中”或“L钢偏差寻中”。

例如下图，自动寻中匹配了L钢偏差寻中方式。

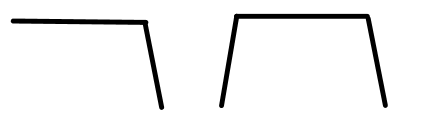

两种寻中方式稍有区别。简单来说，如果角钢槽钢的夹角不是90°，推荐使用“L钢偏差寻中”；否则推荐使用精度更高的“L形寻中”。

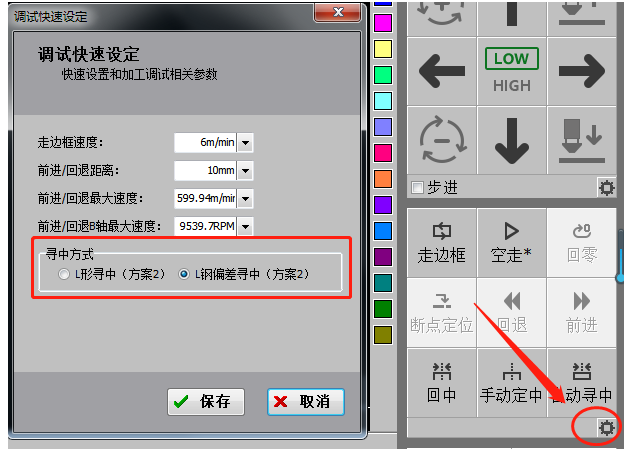

旧版本的自动寻中页面上没有“选择寻中方式”，可在调试快速设定里进行切换。

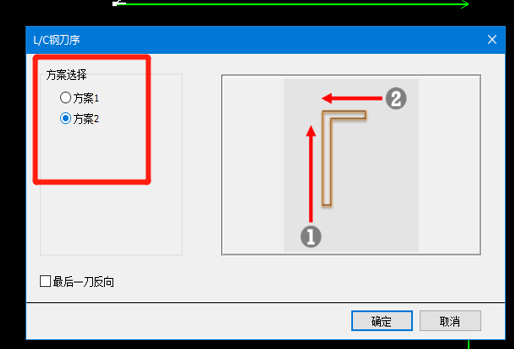

每种寻中方式均有“方案一”、“方案二”的选择。这是因为，槽钢寻中寻有两边就行了，不用寻第三边，所以角钢槽钢的寻中方法是一样的。

角钢会根据图纸方向自动适配方案一方案二，槽钢两种方案都能用，所以允许用户手动切换。

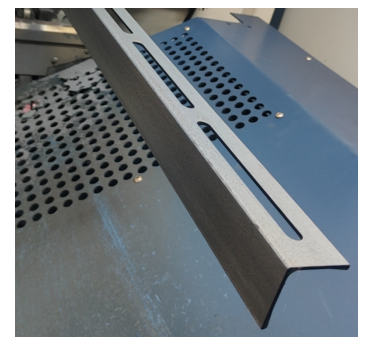

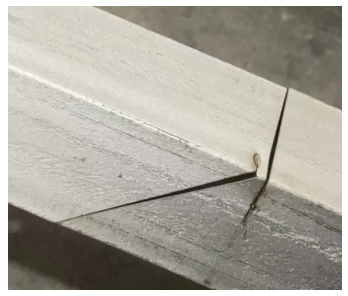

3.为什么角钢槽钢切不断？

检查图纸与实际管材大小是否一致

检查刀路是否正确 —— 是否是特殊刀路，斜切端面是否添加焊缝补偿或坡口

检查管子是否变形，是否偏心等 ——《管材加工中的偏心问题》

《给刀路分图层或添加引出线》

调整切割工艺

若以上方法都未解决，请联系厂家售后协助排查问题原因
