TubesT-如何将多个yxy中的零件移动到一个排样文件中

一、问题与场景:

当需要将多个yxy中(如下图)的零件放到一起排样时,需要将yxy中的零件导出(选择jhbs格式),导入到一个文件中。



二、操作方法:

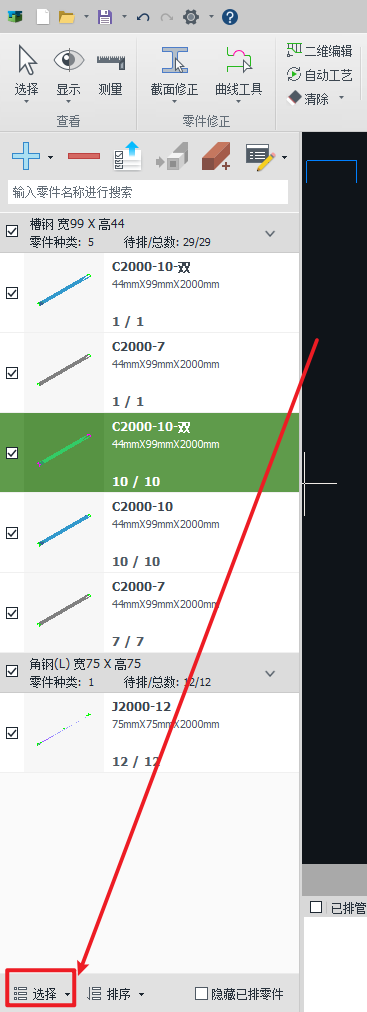

1、在零件栏中勾选需要的零件,其中的左下角可以全选、反选。

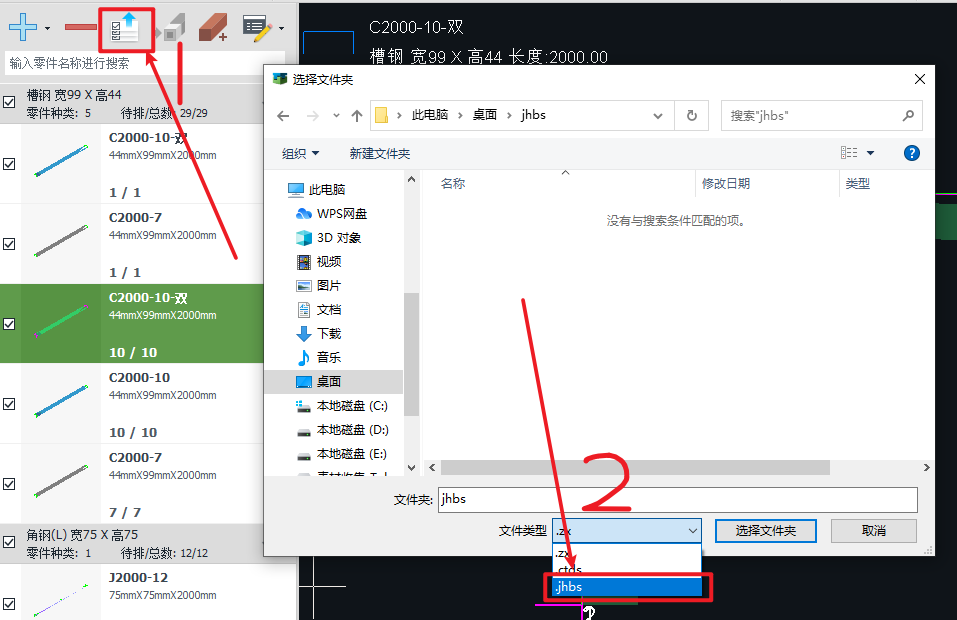

2、点击导出按钮,选择文件类型为jhbs。

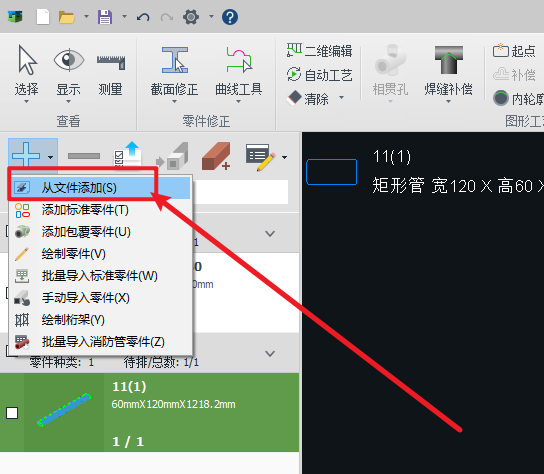

3、将导出的jhbs文件导入到当前排样的那份yxy中。

4、重新设置零件数量。  (1.51版本之后导入的jhbs零件可以识别零件数量信息,可忽略此步骤)

5、排样。
