TubesT:如何绕着截面绘制一圈打标线

案例:在距离管头20mm的位置绘制一圈打标线

方法一:在tubest绘制的零件可以使用<打标图层>

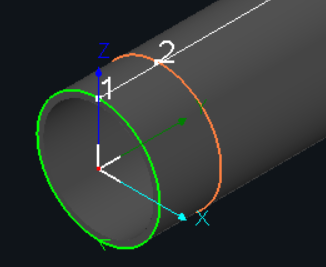

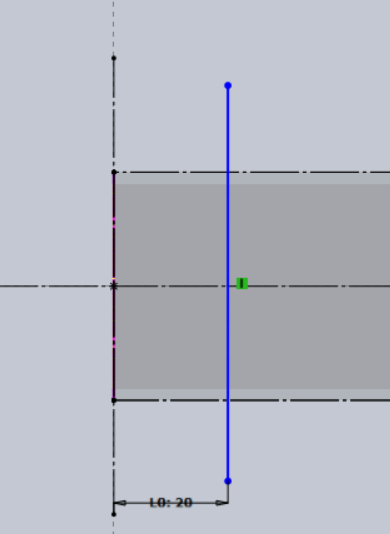

1、在智能绘图界面绘制一条直线,添加尺寸约束

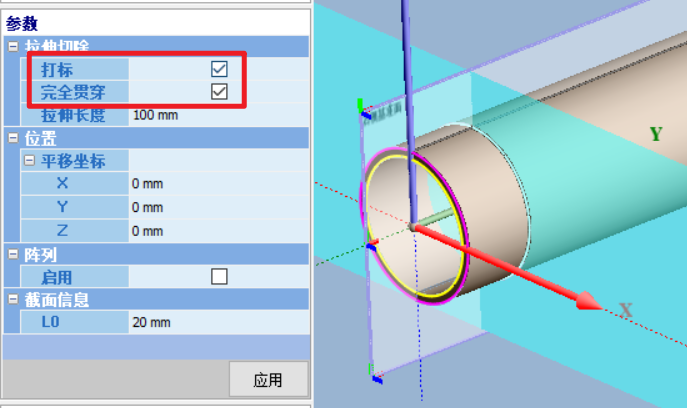

2、勾选<打标>和<完全贯穿>

3、生成零件即可

方法二:定位孔+<包覆线>

1、在距离管头20mm的位置,画一个小圆孔,用来定位

(如果是用SolidWorks作图的,请在SolidWorks中绘制圆孔)

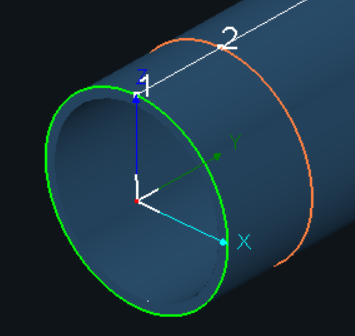

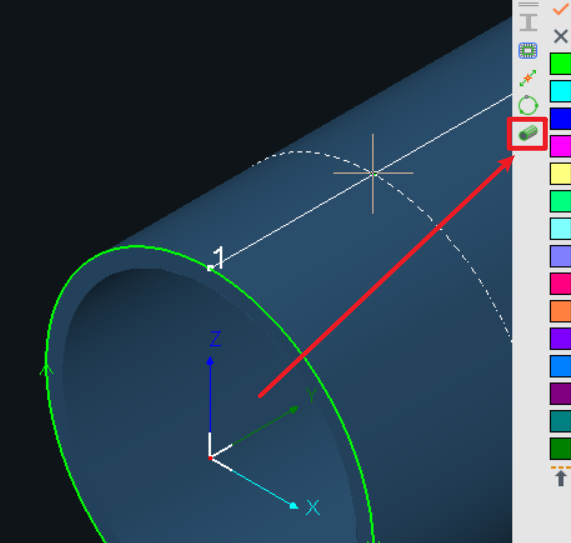

2、使用<绘制包覆线>,找到圆孔上的吸附点,点一下起点,点一下终点,即可绘制一条刀路

3、选中定位孔,在键盘上摁del把小孔删除

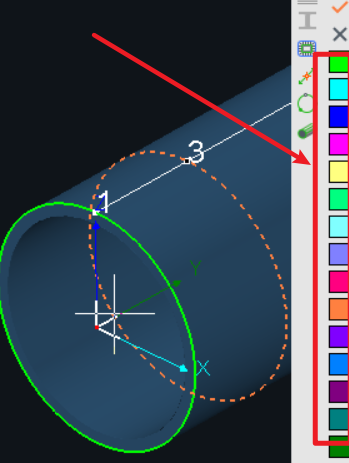

4、选中刀路,在软件右侧换为对应的打标图层

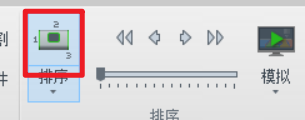

5、包覆线的刀序默认是最后一刀,所以一定要进行排序
