TubesT:坡口等径圆管三通作图技巧

简介

当使用坡口切管机型,需要加工等径圆管三通零件时,可参考以下作图方式。

***坡口等直圆管三通为一组零件,以下为方便区分描述,带管面孔的称为:横管零件,端面斜切的称为:竖管零件。



一、使用方法

1、启用坡口参数配置

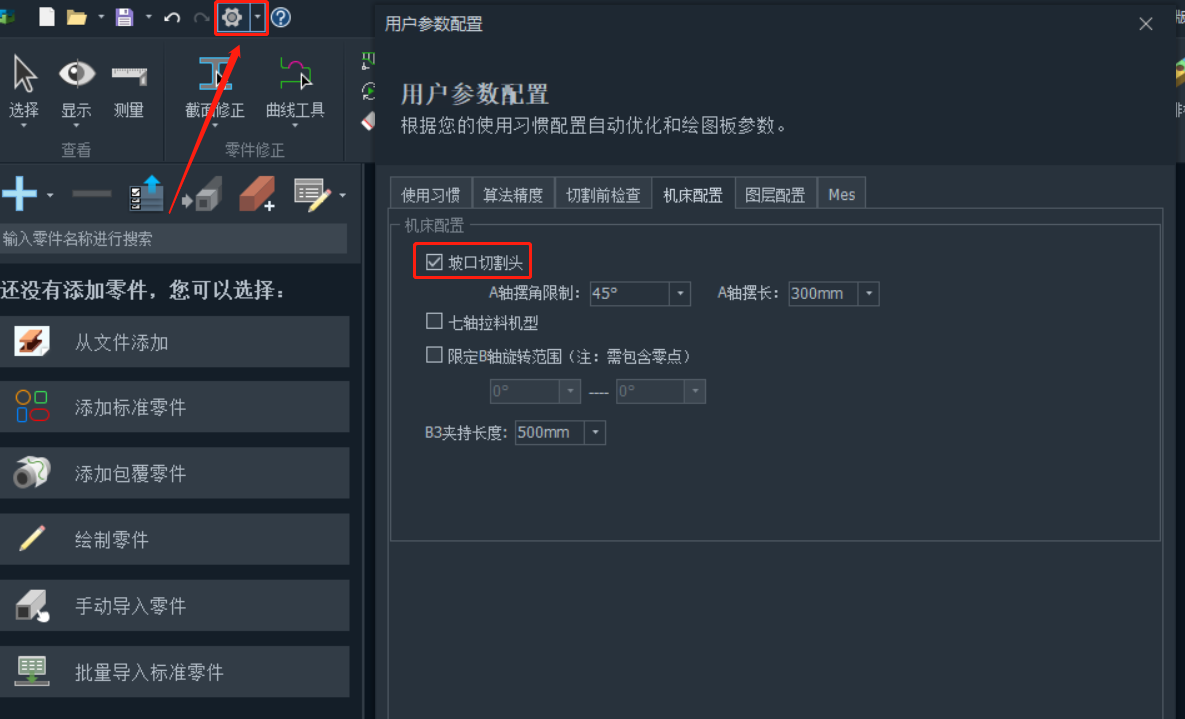

点击软件左上角小齿轮图标,在用户参数—机床配置中,勾选<坡口切割头>。(A轴摆角可结合实际机床摆头最大角度进行设置,常规为45度)



2、绘制等径三通横管零件

方法①:外部绘制并导入

在solidwork里绘制如下视频所示横管零件,保存为igs格式零件后,再使用TubesT导入零件,导入时勾选<坡口>。



方法②:TubesT里绘制零件

在Tubedraw里绘制横管零件,操作步骤如下视频所示,绘制后点击<生成坡口>。



3、绘制等径三通竖管零件

在TubesT里,绘制竖管零件方法如下视频所示,绘制后,点击<生成坡口>。



注意:绘制竖管时需通过切断拉伸或智能绘图进行45°切断绘制,而不是通过圆管支管拉伸切除的方式。
