| 类型 | 要求 | 想要的样子 | 处理方式 |

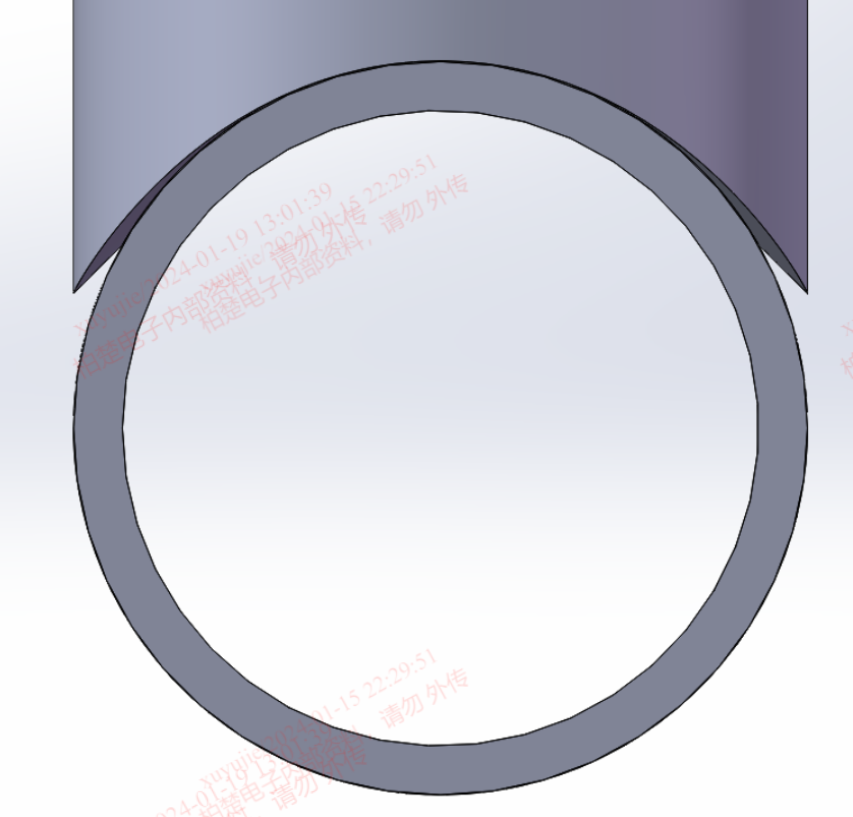

| <1>竖管骑横管,横管不开孔 | 尽可能贴合 | ![]() |
TubesT:圆管T形拼接——尽可能贴合 |

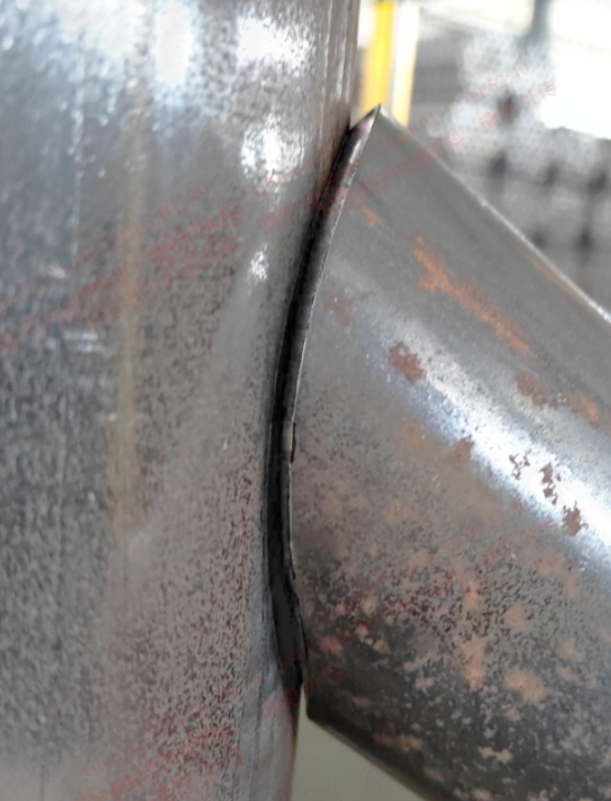

| 缝隙角度均匀 | ![]() |
TubesT:圆管T形拼接——内轮廓贴合、缝隙角度均匀 | |
| 固定A轴摆角,缝隙角度不均匀 | ![]() |
TubesT:圆管T形拼接——内轮廓贴合、A轴摆角固定 | |
|
<2>竖管骑横管,横管开孔 (三通) |

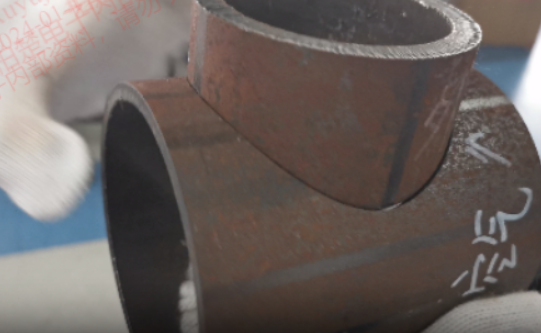

等径三通面贴合 | ![]() |
TubesT:坡口等径圆管三通作图技巧 |
|
|
异径三通面贴合 | TubesT:坡口异径圆管三通作图技巧 | |
|
|
内壁贴合、外壁留焊接缝隙 | TubesT:圆管三通内壁贴合、外壁留焊接缝隙 | |
|
|

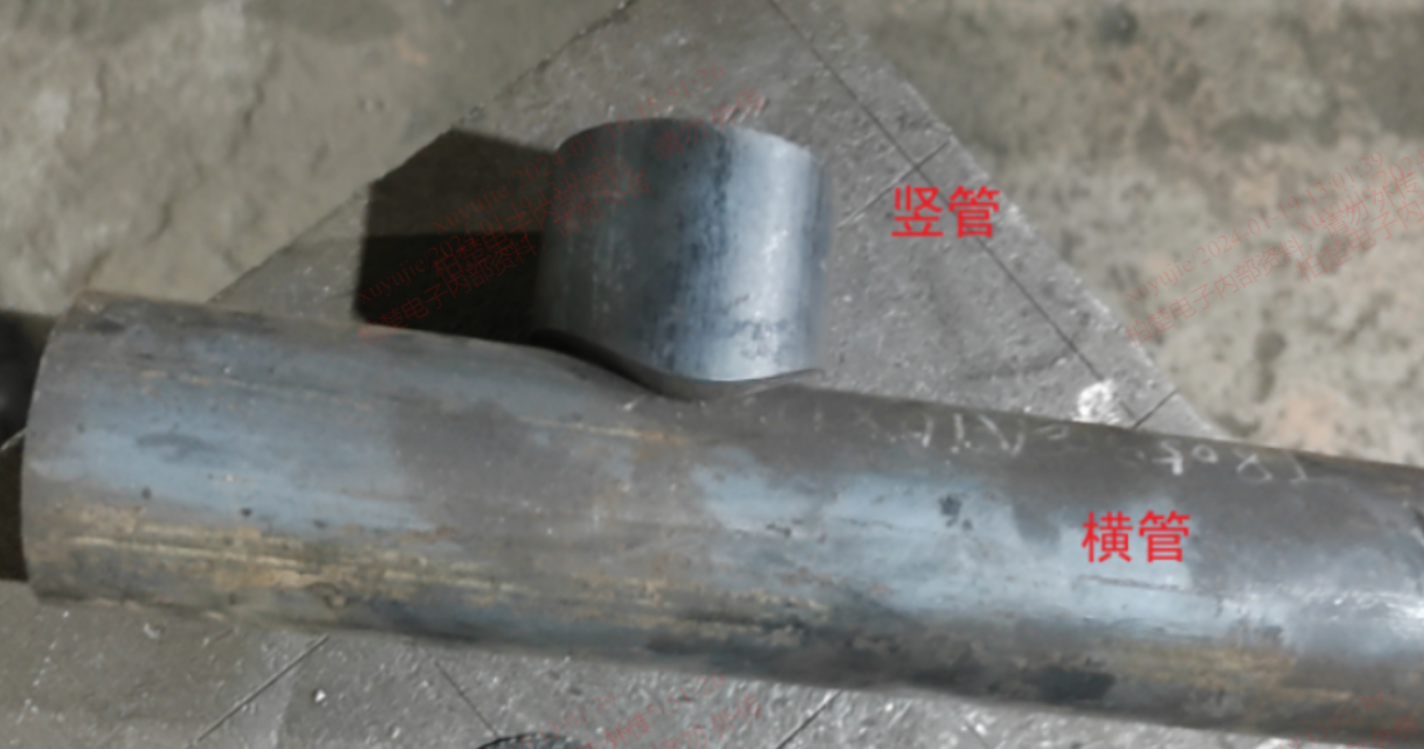

竖管骑横管,横管开孔 |
示意图同类型<1>基本相同,就是横管上多开了个孔 |
①竖管具体绘制方法均同类型<1>; ②横管开的圆孔比竖管内径小即可。 |
|

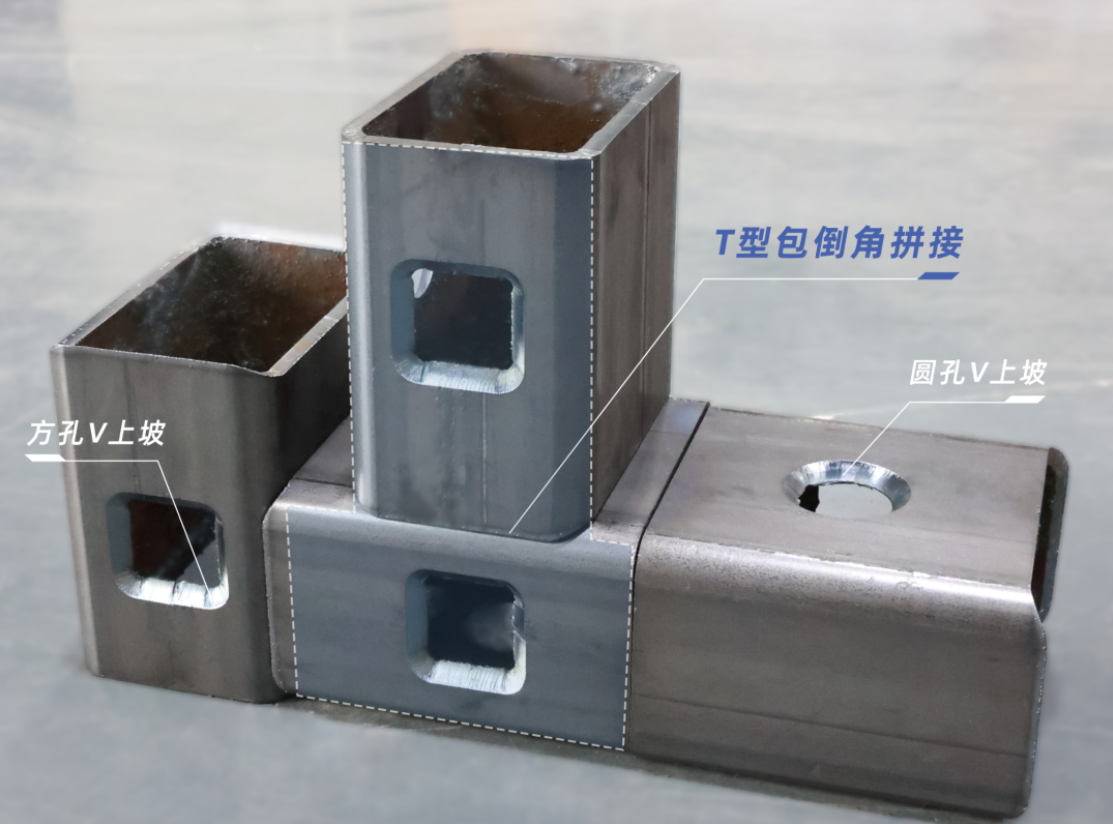

<3>方管T形包倒角拼接 |
| 类型 | 要求 | 想要的样子 | 处理方式 |

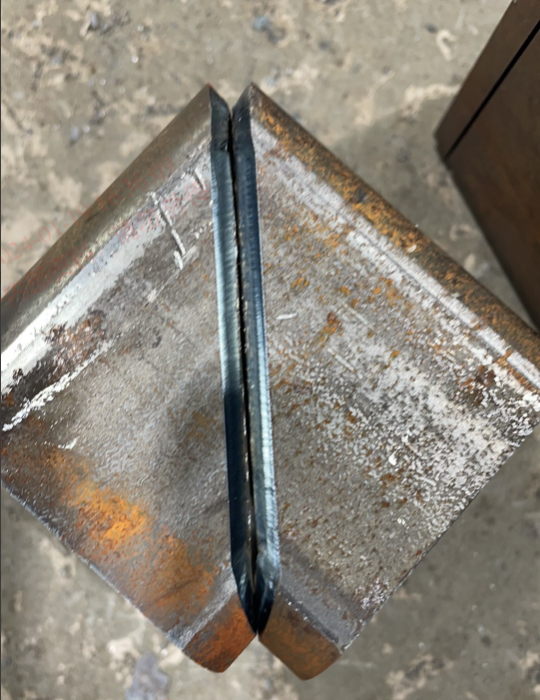

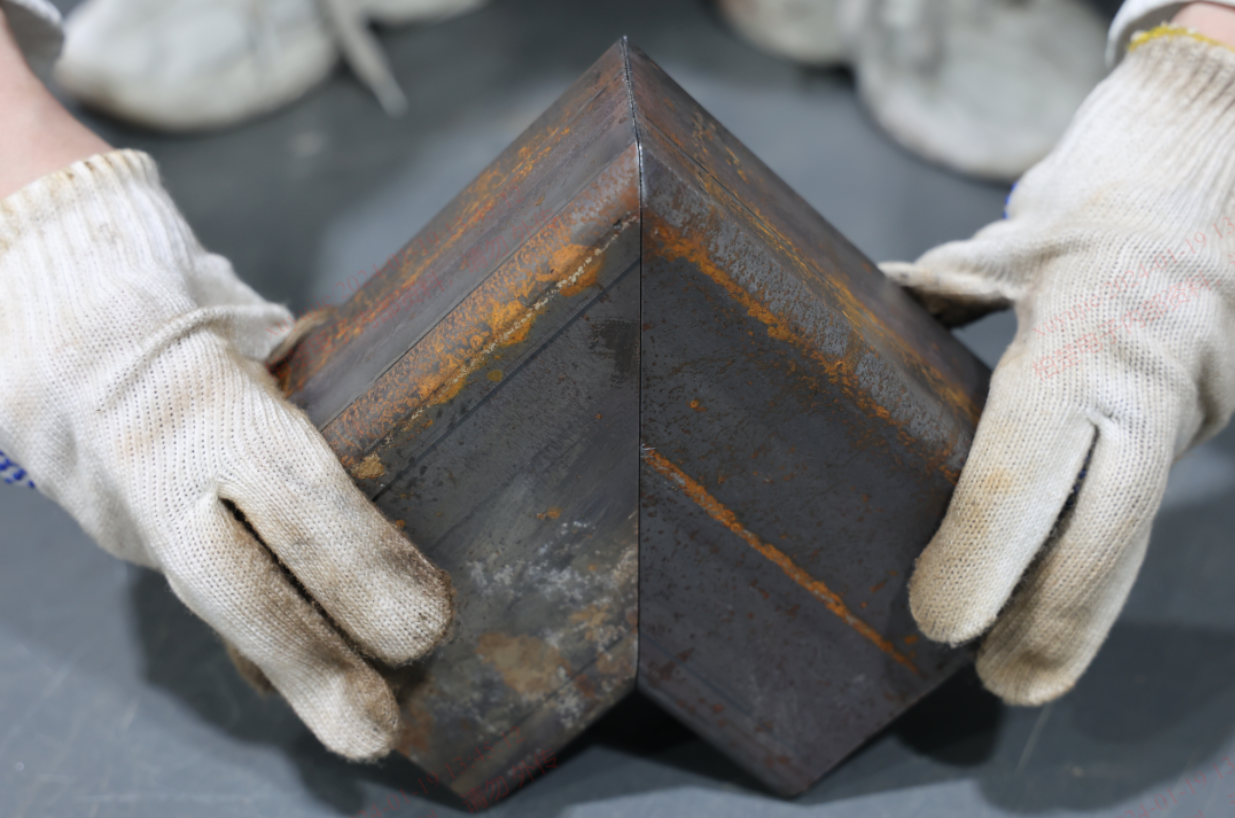

| <4>圆管/方管L形拼接 | 面贴合 | ![]() |
TubesT:圆管/矩形管L形拼接——面贴合 |
|

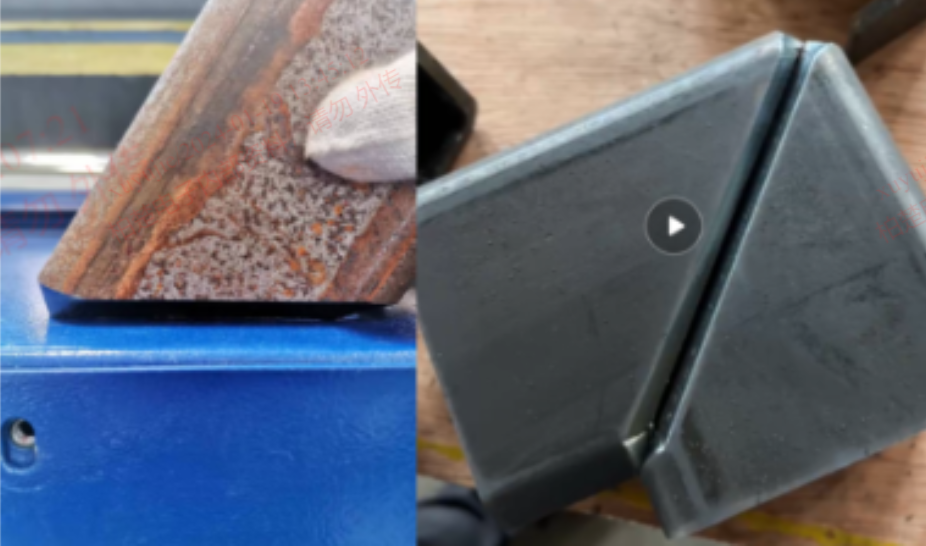

内壁贴合,缝隙均匀 |
![]() |
TubesT:圆管/矩形管L形拼接——内壁贴合,缝隙均匀 | |
|
内壁贴合,A摆角固定 |
![]() |
注:若您是型钢机用户 (TubesT-H),直接点击软件右上角的“支持”功能,扫码关于界面左侧的二维码即可,无需进切管坡口群~
